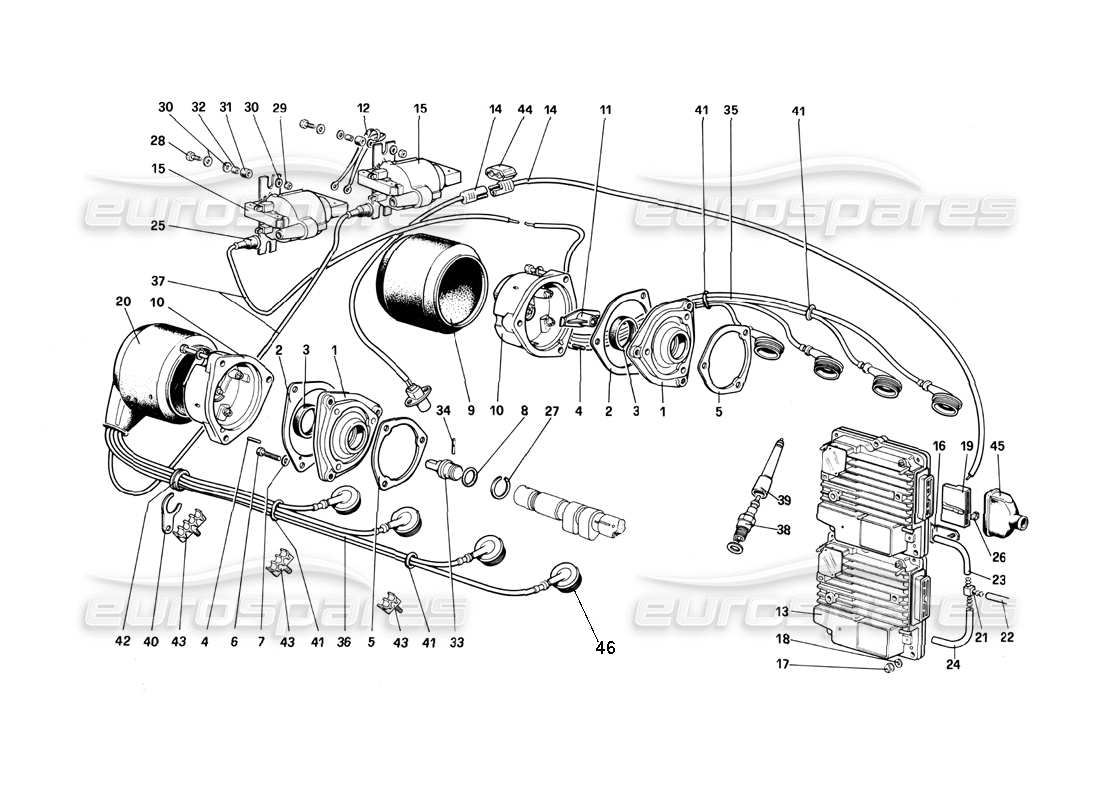

042 - Encendido del motor - (Quattrovalvole)
Ferrari Mondial 3.0 QV (1984) Engine Ignition - (Quattrovalvole) Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 000

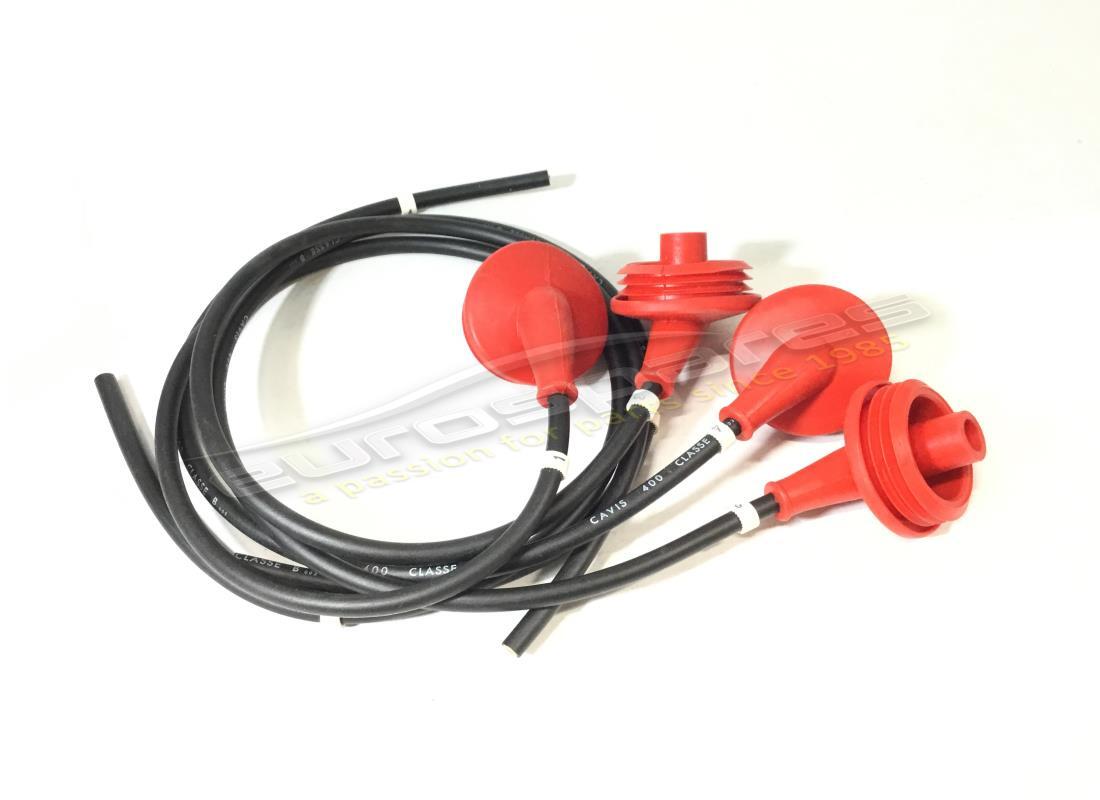

MPN: FHT021
Juego completo de cables HT + cable de bobina
de £460,00
de £460,00
# 001
MPN: 119399
APOYO AL DISTRIBUIDOR DE CAP
de £308,72
de £308,72
Esta pieza reemplaza el número de pieza. 119400
# 002
MPN: 119409
empaquetadura
de £3,14
de £3,14
# 003
MPN: 117293
ANILLO DE SELLADO
de £15,72
de £15,72
Esta pieza reemplaza el número de pieza. 119482
# 004
MPN: 10331111
CLAVIJA
de £22,58
de £22,58
# 005
MPN: 150198
empaquetadura
de £12,51
de £12,51
Esta pieza reemplaza el número de pieza. 117261 - and 3 more. Haga clic para ver detalles
# 006
MPN: 10902321
TORNILLO
de £0,71
de £0,71
# 007
MPN: 11197774
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 008
MPN: 109478
ANILLO DE SELLADO
de £3,95
de £3,95
# 009
MPN: 110626
BOTA DEL DISTRIBUIDOR IZQUIERDO
Sustitución
Sustitución
# 010
MPN: 115518
TAPA DEL DISTRIBUIDOR (DOBLE)
de £110,00
de £110,00
Esta pieza reemplaza el número de pieza. 95300044
# 011
MPN: 124288
BRAZO DEL ROTOR
de £36,48
de £36,48
Esta pieza reemplaza el número de pieza. 118030 - and 1 more. Haga clic para ver detalles
# 012
MPN: 116638
TRENZA DE COBRE PARA TIERRA DE BOBINA DE ENCENDIDO
de £34,09
de £34,09
# 013
MPN: 118451
MÓDULO DE ENCENDIDO ELECTRÓNICO
Para CH utilice no. 118961
Sustitución
Sustitución
# 014
MPN: 119052
SENSOR ELECTROMAGNÉTICO
Al motor no. 863 utilizar no. 115019
de £212,36
de £212,36
Esta pieza reemplaza el número de pieza. 115019 - and 1 more. Haga clic para ver detalles
# 015
MPN: 115013
BOBINA
de £194,35
de £194,35
# 016
MPN: 116271
soporte
de £25,23
de £25,23
# 017
MPN: 102948
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
# 018
MPN: 12639701
Arandela .
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12639704
# 019
MPN: 115598
11 BLOQUEO DE CAMINO
de £19,84
de £19,84
# 020
MPN: 112043
BOTA DEL DISTRIBUIDOR DERECHO
# 021
MPN: 107440
3 UNION DE CAMINO
de £2,66
de £2,66
# 022
MPN: 117170
TUBO DE LA UNIÓN DE 3 VÍAS AL CUERPO DE ENTREGA AÉREA
de £8,24
de £8,24
# 023
MPN: 115666
MANGUERA DE GOMA
de £0,68
de £0,68
# 024
MPN: 115042
MANGUERA DE GOMA
de £5,08
de £5,08
# 025
MPN: 12056986
BOTA
de £0,99
de £0,99
Esta pieza reemplaza el número de pieza. 12056286 - and 2 more. Haga clic para ver detalles
# 026
MPN: 60909700
PEQUEÑO CLIP DE SEGURIDAD
de £0,95
de £0,95
# 027
MPN: 119484
ANILLO CENTRIFUGADOR
de £0,47
de £0,47
# 028
MPN: 10902621
TORNILLO
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 10902611 que tenemos en stock.
# 029
MPN: 12575411
TUERCA
Sustitución
Sustitución
# 030
MPN: 12643724
Arandela
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
# 031
MPN: 103549
PAPELERA
de £0,74
de £0,74
# 032
MPN: 103550
ESPACIADOR
de £28,08
de £28,08
Esta pieza reemplaza el número de pieza. 4130913
# 033
MPN: 117934
Acoplamiento
de £66,04
de £66,04
# 034
MPN: 13899970
ALFILER
de £0,47
de £0,47
# 035
MPN: 118826
JUEGO DE CONDUCTOS IZQUIERDO HT
de £248,47
de £248,47
# 035
MPN: 119199
CABLE, BUJÍA IZQUIERDA (ROJO)
de £224,75
de £224,75
# 035
MPN: 120579
CABLE, BUJÍA IZQUIERDA (NEGRO)
de £214,04
de £214,04
# 036
MPN: 118827
JUEGO DE CONDUCTOS HT DERECHO
de £279,56
de £279,56
# 036
MPN: 119198
CABLES DE BUJÍA DERECHA (EN ROJO)
de £224,75
de £224,75
# 036
MPN: 120578
CABLES DE BUJÍA DERECHA (EN NEGRO)
de £150,17
de £150,17
# 037
MPN: 119356
PLOMO DE BOBINA (ROJO)
de £42,39
de £42,39
Esta pieza reemplaza el número de pieza. 115601
# 037
MPN: 128166
BOBINA DE CABLE - DISTRIBUIDOR DERECHO EN ROJO
de £42,39
de £42,39
Esta pieza reemplaza el número de pieza. 121174 - and 1 more. Haga clic para ver detalles
# 038
MPN: 100604
BUJÍAS
Sustitución
Sustitución
# 038
MPN: 117599
BUJÍA
BOSCH W6 DS (en alternativa)
Sustitución
Sustitución
# 038
MPN: 119492/A
BUJÍA
de £9,40
de £9,40
# 039
MPN: 116613
EXTENSIÓN DE BUJÍA
de £8,70
de £8,70
Esta pieza reemplaza el número de pieza. 107310
# 040
MPN: 119202
soporte
Para cable no. 119198 - 119199
# 041
MPN: 103702
ANILLO DE SELLADO
Para cable no. 119198 - 119199
de £6,84
de £6,84
Esta pieza reemplaza el número de pieza. 29265
# 042
MPN: 10396580
LIDERAZGO JUSTO
Para freno no. 119202
de £1,17
de £1,17
Esta pieza reemplaza el número de pieza. 100286
# 043
MPN: 119402
CLIP PEQUEÑO PARA SOPORTE DE CABLES
Para cable no. 120578 - 120579
de £5,85
de £5,85
# 043
MPN: 119403
CLIP PEQUEÑO PARA SOPORTE DE CABLES
Para cable no. 120578 - 120579
de £10,92
de £10,92
# 043
MPN: 119404
CLIP PEQUEÑO PARA SOPORTE DE CABLES
Para cable no. 120578 - 120579
de £2,38
de £2,38
# 043
MPN: 121788
SUJETADOR PARA CABLE HT 4-CABLES
Para cable no. 118826 - 118827
de £5,85
de £5,85
# 043
MPN: 121789
SUJETADOR PARA CABLE HT 3-CABLES
Para cable no. 118826 - 118827
de £5,85
de £5,85
# 043
MPN: 121790
SUJETADOR PARA CABLE HT 2-CABLES
Para cable no. 118826 - 118827
de £2,38
de £2,38
Esta pieza reemplaza el número de pieza. 124205
# 044
MPN: 117429
CUBIERTA (ROJA) PARA SENSOR PM 5 - 8
de £0,88
de £0,88
# 044
MPN: 117430
TAPA (BLANCA) PARA SENSOR PM 1 - 4
de £6,31
de £6,31
# 045
MPN: 115550
TAPA DE PROTECCIÓN PARA BLOQUE PEQUEÑO
de £35,46
de £35,46
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE COMBUSTIBLE Y TUBERÍAS (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA Y TUBERÍAS DE COMBUSTIBLE (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE INYECCIÓN DE COMBUSTIBLE: DISTRIBUIDORES DE COMBUSTIBLE, LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE LIBERACIÓN DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA HIDRÁULICO DE FRENOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO SÓLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO SÓLO PARA LHD HASTA N° DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO PARA RHD-PARA LHD DESDE CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO SOLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")

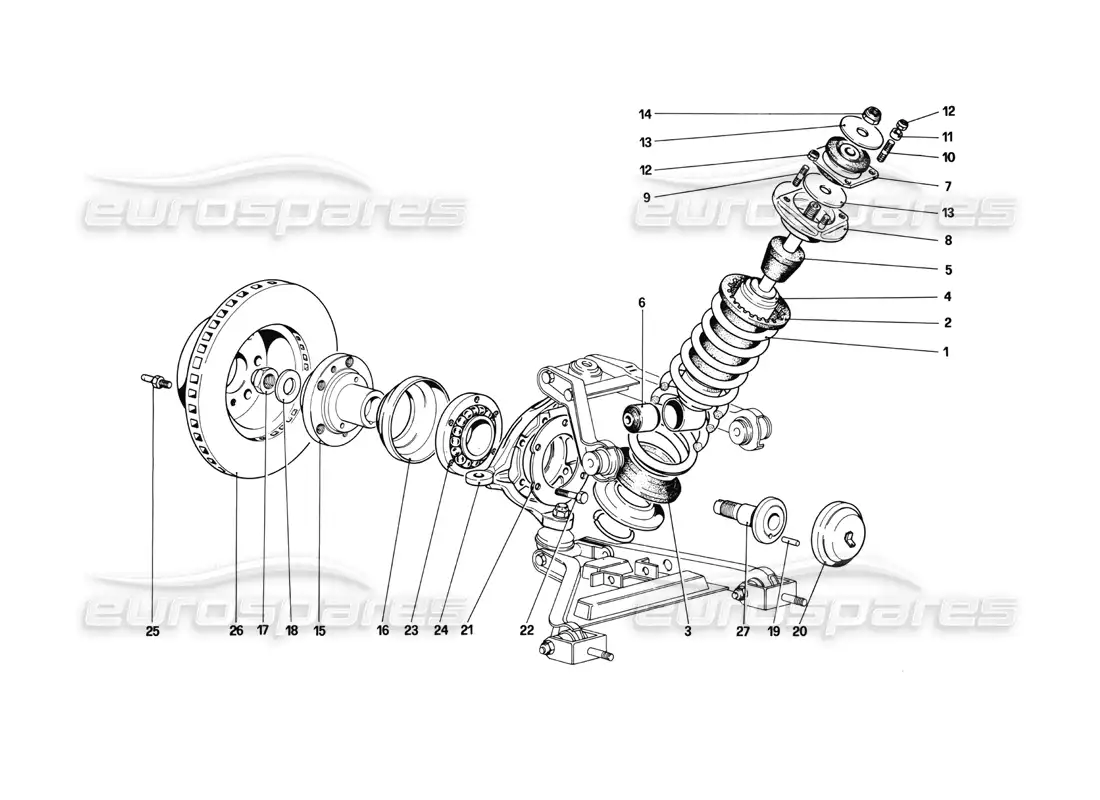

-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")

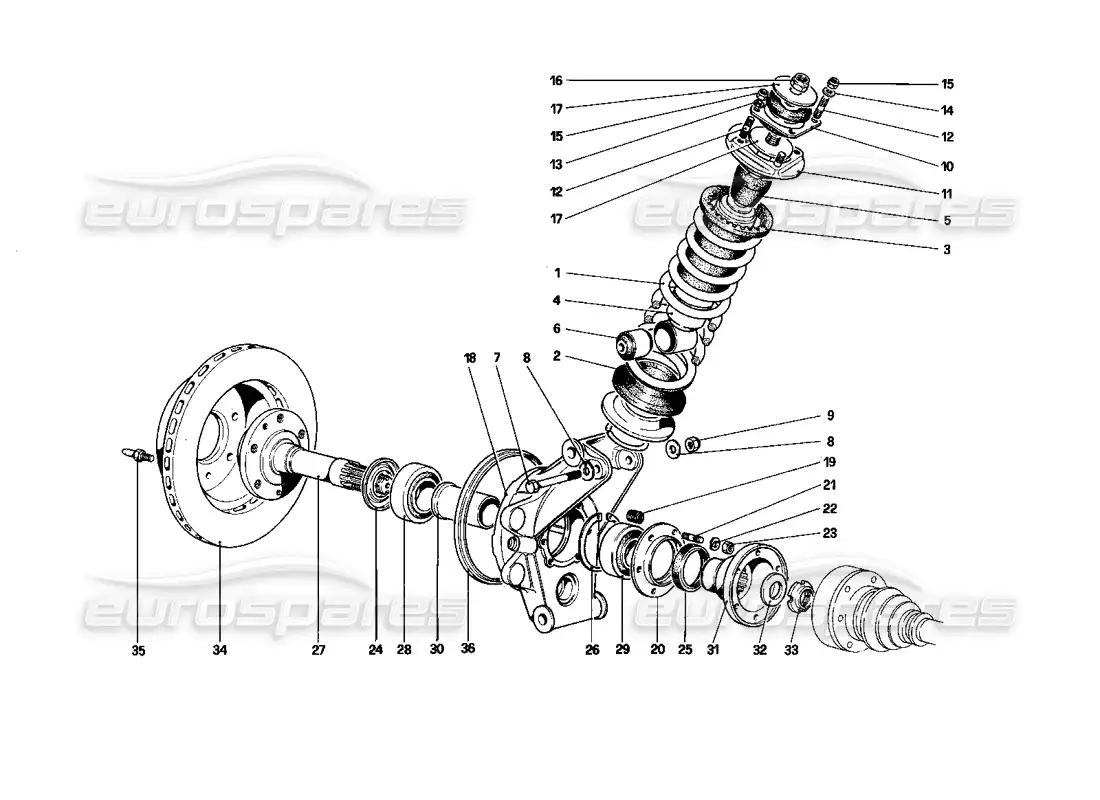

-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")

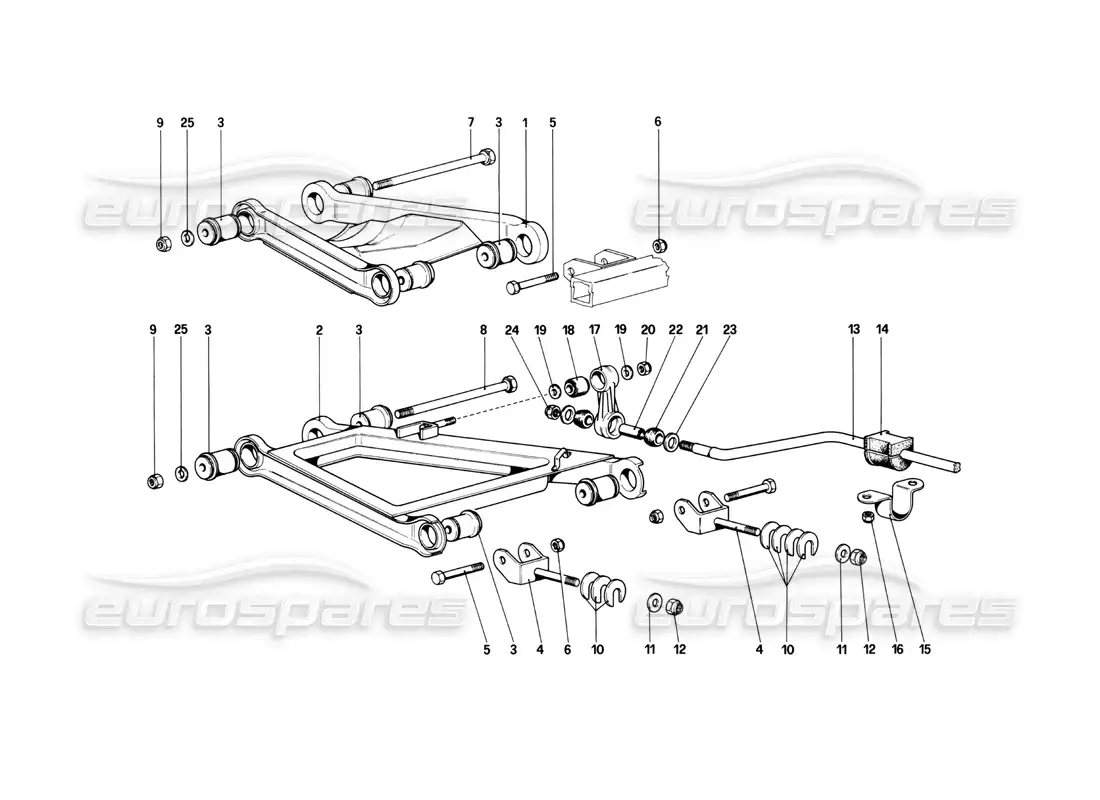

-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA - WISHBBNES DIAGRAMA DE PIEZAS")

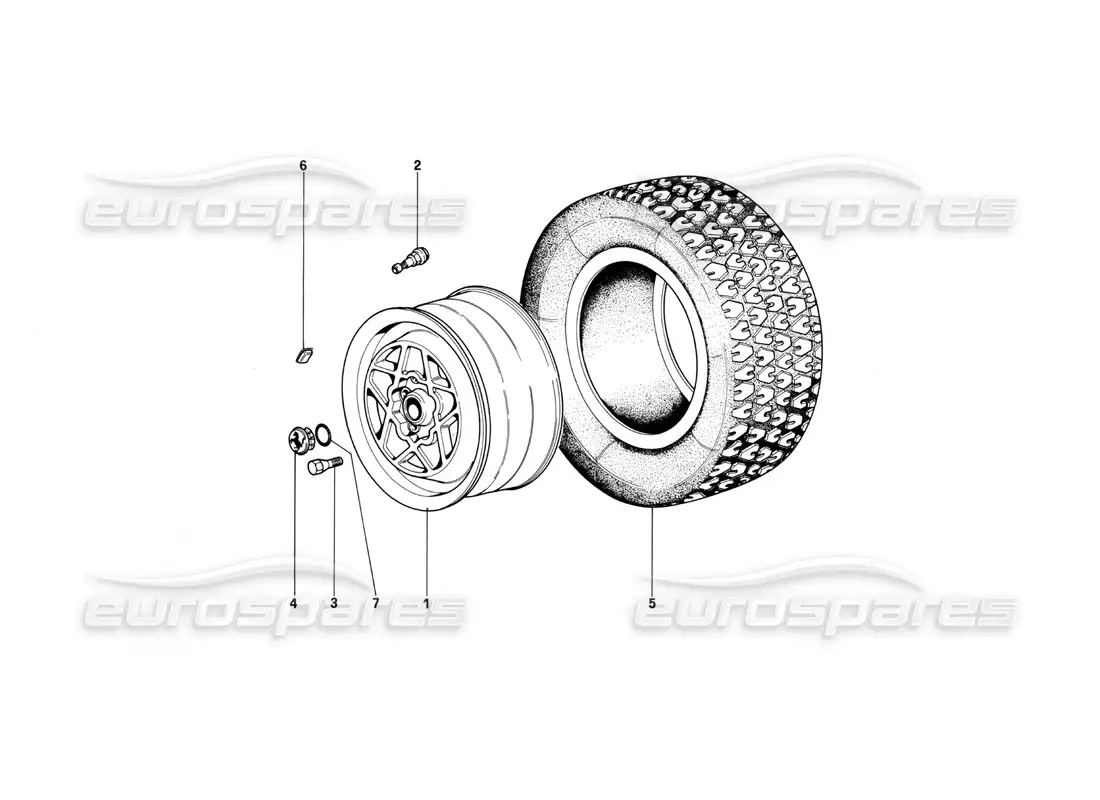

-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (CABRIOLET) DIAGRAMA DE PIEZAS")

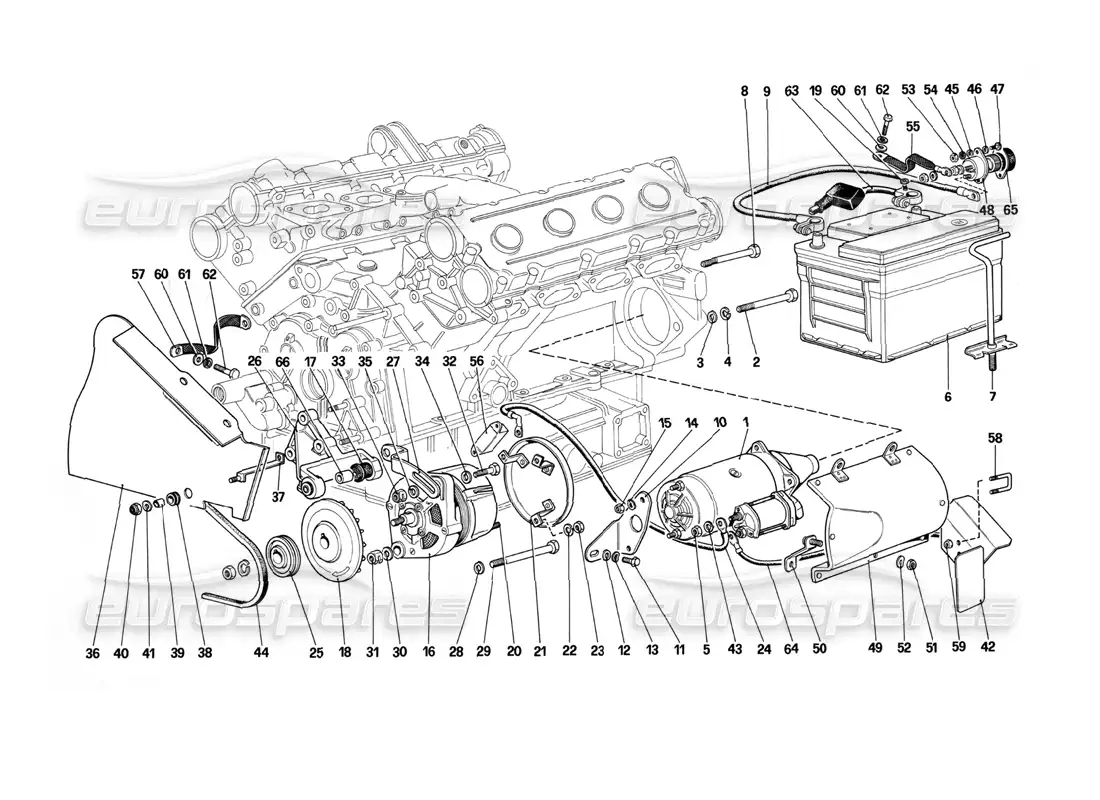

-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE GENERACIÓN ELÉCTRICA - (MOTOR CON CORREA ÚNICA) DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA GENERADOR ELÉCTRICO - (MOTOR CON 2 CORREA INDIVIDUAL) DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALERA - CONTROL DE EMBRAGUE (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DEL ACELERADOR Y SISTEMA HIDRÁULICO DE FRENOS (VARIANTES PARA LA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERIORES - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) AISLAMIENTO DEL MALETERO Y DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE MALETERO Y COMPARTIMENTO AISLANTE PARA PASAJEROS - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) FRONT COMPARTMENT LID DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) ENGINE COMPARTMENT LID AND CARPETING DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CUATRO VÁLVULAS DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y CRISTALES DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y LUNAS TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) TABLERO DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTS DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIVO DE ELEVACIÓN DE LUCES Y FAROS. DIAGRAMA DE PIEZAS")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) TABLA ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) LIMPIAPARABRISAS - ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO CORREDIZO - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) TOP - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE ENSAMBLAJE DE REPUESTO: MECÁNICAS DIAGRAMA DE PIEZAS")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE MONTAJE DE REPUESTO - CARROCERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
