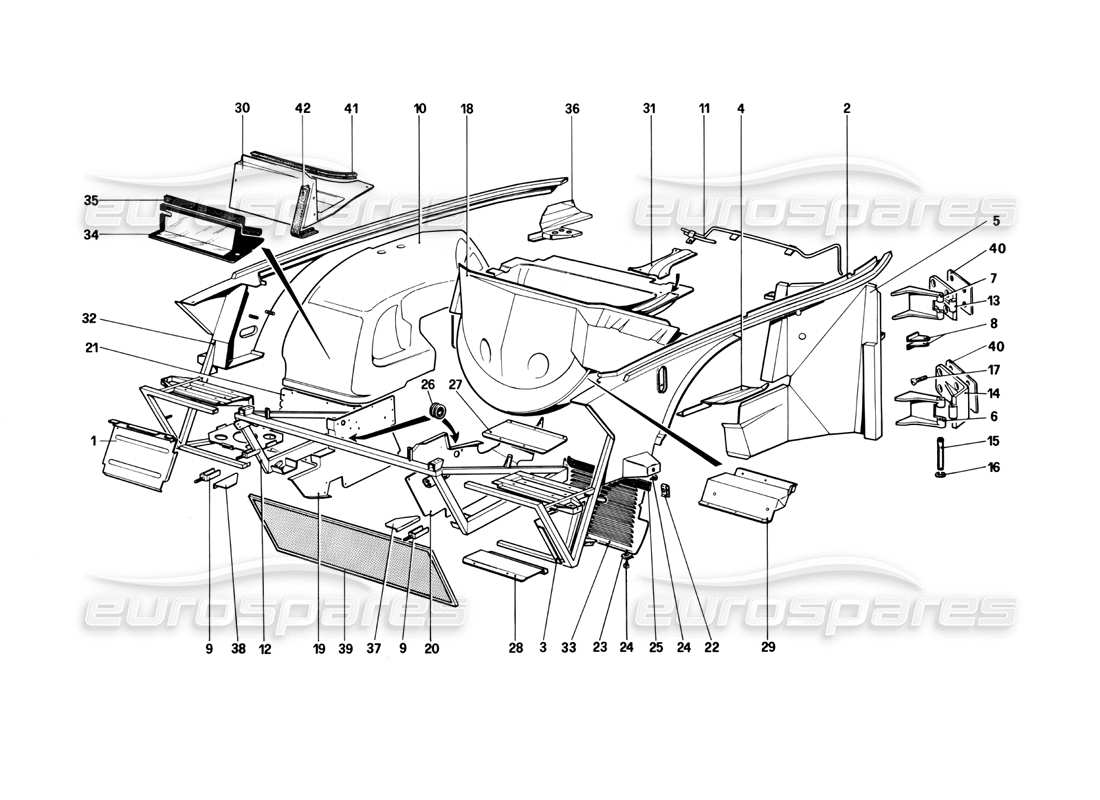

102 - Carrocería - Elementos internos
Ferrari Mondial 3.0 QV (1984) Body Shell - Inner Elements Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 000
MPN: 70000685
MARCO FRONTAL
de £2.205,66
de £2.205,66
# 001
MPN: 60640400
PROTECCIÓN FRONTAL PARA BATERIA
de £26,70
de £26,70
# 002
MPN: 60948400
TRABAJO DEL PANEL DELANTERO IZQUIERDO
de £586,91
de £586,91
# 003
MPN: 60642800
PANEL DE PROTECCIÓN IZQUIERDO PARA CONDENSADOR DE CA
Sustitución
Sustitución
# 004
MPN: 60902500
PLACA PARA PASAJERO IZQUIERDO (LHD)
de £15,17
de £15,17
# 004
MPN: 60903400
PLACA PARA PASAJERO IZQUIERDO (RHD)
de £37,71
de £37,71
# 005
MPN: 116646
PROTECCIÓN DELANTERA IZQUIERDA
de £61,42
de £61,42
# 005
MPN: 119432
PROTECCIÓN DELANTERA DERECHA (4V.)
To 30-9-82
# 005
MPN: 120459
PROTECCIÓN DELANTERA DERECHA
Frente 1-10-82
de £168,78
de £168,78
# 006
MPN: 60547300
BISAGRA FIJA INFERIOR
de £20,95
de £20,95
# 006
MPN: 60547300/A
KIT DE BISAGRAS FIJAS INFERIORES
de £167,90
de £167,90
# 006
MPN: 61212800
BISAGRA INFERIOR PARA PUERTA IZQUIERDA (CAB.)
de £25,57
de £25,57
# 006
MPN: 61340800
BISAGRA INFERIOR PARA PUERTA DERECHA (CAB.)
de £24,35
de £24,35
# 007
MPN: 60547000
BISAGRA SUPERIOR PARA PUERTA
de £8,93
de £8,93
# 007
MPN: 60547000/A
KIT DE BISAGRA SUPERIOR
de £52,45
de £52,45
# 008
MPN: 60549100
soporte
de £1,61
de £1,61
Esta pieza reemplaza el número de pieza. 60549200
# 009
MPN: 115873
SOPORTE FIJACIÓN PARRILLA RADIADOR
de £12,03
de £12,03
# 010
MPN: 60615700
CASA DE LA RUEDA, DELANTERA DERECHA
de £270,30
de £270,30
# 010
MPN: 60615800
CASA DE LA RUEDA, DELANTERA IZQUIERDA
de £258,98
de £258,98
# 011
MPN: 60787400
CANAL DE CABLES PARA CAPÓ DELANTERO (LHD)
de £16,07
de £16,07
# 011
MPN: 60896500
CANAL DE CABLES PARA CAPÓ DELANTERO (RHD)
de £29,79
de £29,79
# 012
MPN: 117683
MARCO DELANTERO (4V. - LHD)
de £871,50
de £871,50
Esta pieza reemplaza el número de pieza 120296 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 012
MPN: 123241
MARCO DELANTERO (4V. - RHD)
de £1.732,50
de £1.732,50
# 012
MPN: 124349
BASTIDOR DELANTERO (CAB. - LHD)
de £824,83
de £824,83
# 012
MPN: 124352
BASTIDOR DELANTERO (CAB. - RHD)
de £662,67
de £662,67
# 013
MPN: 60547200
BISAGRA MÓVIL SUPERIOR PARA PUERTA
de £11,38
de £11,38
# 014
MPN: 60547500
BISAGRA MÓVIL INFERIOR PARA PUERTA
de £108,27
de £108,27
# 015
MPN: 60547600
PASADOR PARA BISAGRA DE PUERTA
de £75,63
de £75,63
# 016
MPN: 16160976
ANILLO VIDENTE
de £0,48
de £0,48
# 017
MPN: 60127206
TORNILLO
de £0,47
de £0,47
# 018
MPN: 60950100
PORTADOR DE RUEDA DE REPUESTO (RHD)
de £288,75
de £288,75
# 018
MPN: 61108500
PORTADOR DE RUEDA DE REPUESTO (LHD)
de £338,66
de £338,66
# 019
MPN: 61290400
PANEL DE PROTECCIÓN DERECHO PARA RADIADOR
de £193,10
de £193,10
# 020
MPN: 60665800
PANEL DE PROTECCIÓN IZQUIERDO PARA RADIADOR
de £107,02
de £107,02
# 021
MPN: 60680100
PROTECTOR DE GRAVA DELANTERO DERECHO
de £205,81
de £205,81
# 022
MPN: 60696300
CLIP SUPERIOR
de £0,47
de £0,47
# 023
MPN: 60646900
CLIP INFERIOR
de £0,52
de £0,52
# 024
MPN: 15644101
TORNILLO
de £0,74
de £0,74
# 025
MPN: 60696500
empaquetadura
de £8,29
de £8,29
# 026
MPN: 10396480
FERIA -PLOMO
de £2,46
de £2,46
Esta pieza reemplaza el número de pieza. 103516
# 027
MPN: 60643300
PANAL DE PROTECCIÓN SUPERIOR PARA CONDENSADOR DE CA
de £33,44
de £33,44
# 028
MPN: 60659600
PANEL DE PROTECCIÓN INFERIOR PARA CONDENSADOR DE CA
de £29,32
de £29,32
# 029
MPN: 60643500
PANEL TRASERO SUPERIOR PARA CONDENSADOR AC
de £29,02
de £29,02
# 030
MPN: 60948500
PANEL DE PROTECCIÓN FRONTAL PARA BOLSA DE AGUA
de £75,18
de £75,18
Esta pieza reemplaza el número de pieza. 60629900 - and 1 more. Haga clic para ver detalles
# 031
MPN: 60741500
PANEL DE PROTECCIÓN DE CABLES SOBRE PORTADOR DE RUEDAS
de £34,87
de £34,87
# 032
MPN: 60948300
TRABAJO DEL PANEL DELANTERO DERECHO
de £454,40
de £454,40
# 033
MPN: 60680200
GRAVA, PROTECCIÓN DELANTERA IZQUIERDA
# 034
MPN: 60641500
TAPA PARA INSPECCIÓN DE BATERÍA
de £840,27
de £840,27
# 035
MPN: 60641600
empaquetadura
Sustitución
Sustitución
# 036
MPN: 61088800
PLACA PARA PASAJERO DELANTERO DERECHO
de £44,15
de £44,15
# 037
MPN: 60695200
SOPORTE DELANTERO IZQUIERDO
de £4,46
de £4,46
# 038
MPN: 60695300
SOPORTE DELANTERO DERECHO
de £4,46
de £4,46
# 039
MPN: 61097500
filtrar
Solo versión tropical
de £121,20
de £121,20
# 040
MPN: 60732000
ZINCOFIL
de £1,61
de £1,61
# 041
MPN: 60920200
empaquetadura
de £12,69
de £12,69
# 042
MPN: 60920500
empaquetadura
Sustitución
Sustitución
