114 - Asientos - Quattrovalvole

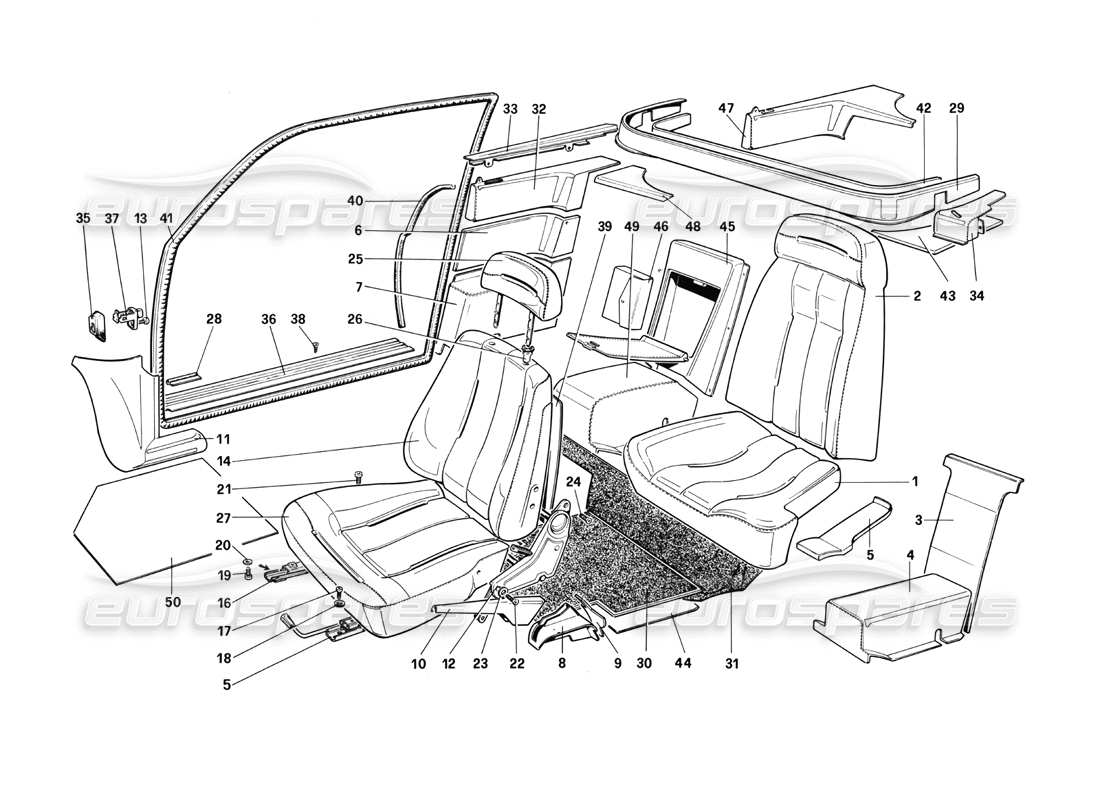

Ferrari Mondial 3.0 QV (1984) Seats - Quattrovalvole Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 000
MPN: 60667200
ASIENTO DELANTERO DERECHO, COMPLETO
# 000
MPN: 60667300
ASIENTO DELANTERO IZQUIERDO, COMPLETO

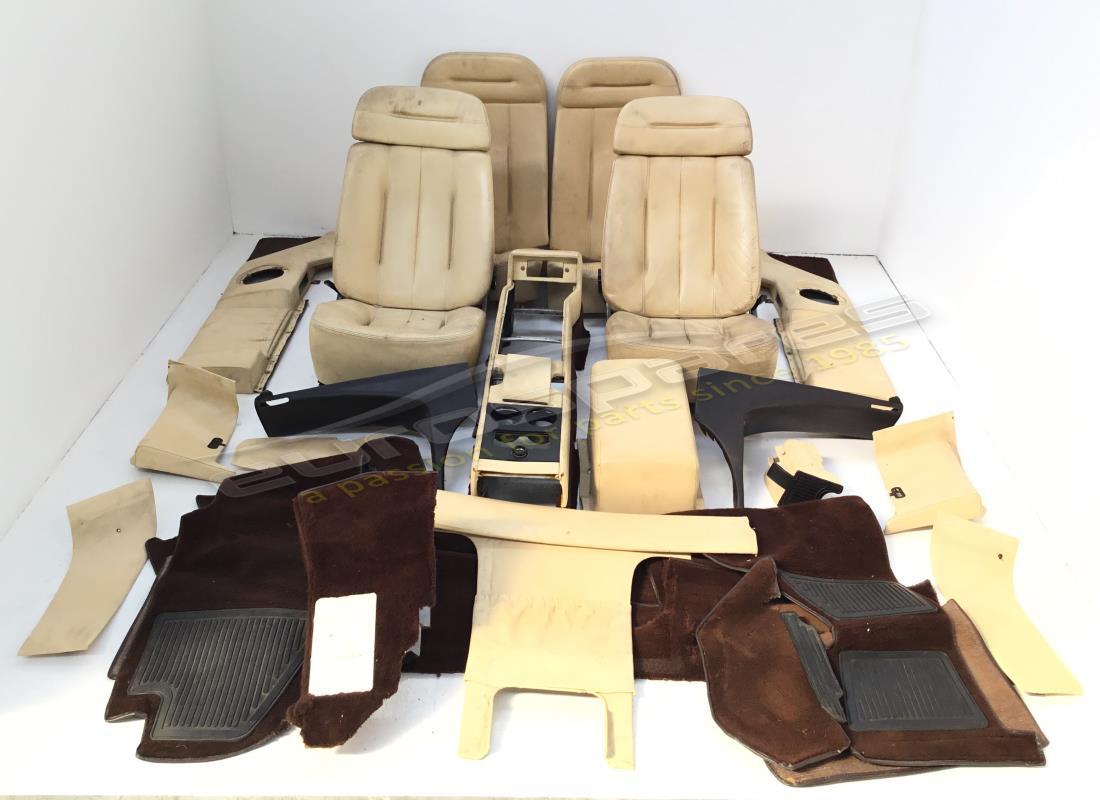

# 000
MPN: 60667526984
INTERIOR COMPLETO
Válido para LHD
de £2.625,00
de £2.625,00
# 000
MPN: 700005234
PAR DE ASIENTOS NEGROS
de £1.044,75
de £1.044,75
# 001
MPN: 60669100
COJÍN DEL ASIENTO TRASERO CON FUNDA (HASTA 82)
de £1.114,81
de £1.114,81
# 001
MPN: 60905400
COBERTURA (A 82)
de £425,70
de £425,70
# 001
MPN: 61176300
COJÍN DE ASIENTO DERECHO CON FUNDA (A PARTIR DE 83)
de £939,21
de £939,21
# 001
MPN: 61176400
COJÍN DE ASIENTO IZQUIERDO CON FUNDA (A PARTIR DE 83)
de £939,21
de £939,21
# 001
MPN: 61177000
CUBRIENDO DERECHO (DESDE 83)
de £611,51
de £611,51
# 001
MPN: 61177100
CUBRIENDO IZQUIERDO (DESDE 83)
de £528,41
de £528,41
# 002
MPN: 60694800
RESPALDO DEL ASIENTO TRASERO CON FUNDA (HASTA 82)
de £1.071,70
de £1.071,70
# 002
MPN: 60905500
COBERTURA (A 82)
# 002
MPN: 61176500
ASIENTO TRASERO CON FUNDA (DESDE 83)
de £1.254,36
de £1.254,36
# 002
MPN: 61177200
COBERTURA (DESDE 83)
de £632,68
de £632,68
# 003
MPN: 60680800
MARCO CENTRAL CON COBERTURA (A 82)
de £484,49
de £484,49
# 004
MPN: 60681200
MARCO INFERIOR CON COVERINQ (A 82)
de £839,64
de £839,64
# 005
MPN: 60681600
MARCO IZQUIERDO CON COBERTURA (A 82)
de £214,81
de £214,81
# 005
MPN: 60681900
MARCO DERECHO CON COBERTURA (A 82)
de £214,81
de £214,81
# 006
MPN: 60682300
MARCO IZQUIERDO CON COBERTURA (A 82)
de £226,58
de £226,58
# 006
MPN: 60682600
MARCO DERECHO CON COBERTURA (A 82)
de £226,58
de £226,58
# 006
MPN: 61163000
MARCO IZQUIERDO CON COBERTURA (A PARTIR DE 83)
de £185,80
de £185,80
# 006
MPN: 61163200
MARCO DERECHO CON COBERTURA (A PARTIR DE 83)
de £185,80
de £185,80
# 007
MPN: 60683000
MARCO IZQUIERDO CON COBERTURA (A 82)
# 007
MPN: 60683200
CUBRIENDO IZQUIERDO (HACIA 82)
de £161,53
de £161,53
# 007
MPN: 60683300
MARCO DERECHO CON COBERTURA (A 82)
de £482,94
de £482,94
# 007
MPN: 60683500
CUBRIENDO LA DERECHA (HASTA 82)
de £161,53
de £161,53
# 007
MPN: 61163500
MARCO IZQUIERDO CON COBERTURA (A PARTIR DE 83)
de £417,86
de £417,86
# 007
MPN: 61163600
CUBRIENDO IZQUIERDO (DESDE 83)
de £104,43
de £104,43
# 007
MPN: 61163700
MARCO DERECHO CON COBERTURA (A PARTIR DE 83)
de £417,86
de £417,86
# 007
MPN: 61163800
CUBRIENDO DERECHO (DESDE 83)
de £104,43
de £104,43
# 008
MPN: 60694500
MARCO CON CUBIERTA (LHD)
Al coche 43011
de £198,40
de £198,40
# 008
MPN: 60694700
CUBIERTA (LHD)
Al coche 43011
de £94,68
de £94,68
# 008
MPN: 61164000
MARCO CON CUBIERTA (LHD)
Desde el coche 43013
de £223,91
de £223,91
# 008
MPN: 61164200
CUBIERTA (LHD)
Desde el coche 43013
de £100,36
de £100,36
# 008
MPN: 61164700
MARCO CON COBERTURA (RHD)
de £170,13
de £170,13
# 008
MPN: 61164900
CUBIERTA (RHD)
# 009
MPN: 60719200
PROTECCIÓN (LHD)
Al coche 43011
de £15,17
de £15,17
# 009
MPN: 61165000
PROTECCIÓN (RHD)
de £25,41
de £25,41
# 009
MPN: 61165500
PROTECCIÓN (LHD)
Desde el coche 43013
de £11,52
de £11,52
# 010
MPN: 60727000
COBERTURA PARA PALANCA DE FRENO
de £56,49
de £56,49
# 011
MPN: 60733300
TUBOS DE COBERTURA DERECHO
To 31-10-82
de £87,62
de £87,62
# 011
MPN: 60733400
TUBOS DE CUBRE IZQUIERDOS
de £83,65
de £83,65
# 011
MPN: 61184600
TUBOS DE COBERTURA DERECHO
De 1-1 1-82
Sustitución
Sustitución
# 012
MPN: 60675300
REGULADOR PARA ASIENTO DERECHO
de £282,36
de £282,36
# 012
MPN: 60675400
REGULADOR PARA ASIENTO IZQUIERDO
de £282,36
de £282,36
# 013
MPN: 15671102
TORNILLO
de £0,71
de £0,71
# 014
MPN: 60872200
RESPALDO DEL ASIENTO DELANTERO CON FUNDA
de £1.133,64
de £1.133,64
# 014
MPN: 60905100
CUBIERTA
# 015
MPN: 60668400
GUIA Y MANDO ASIENTO DERECHO
Sustitución
Sustitución
# 015
MPN: 60668500
GUIA Y MANDO ASIENTO IZQUIERDO
de £391,84
de £391,84
Esta pieza reemplaza el número de pieza. 60668400
# 016
MPN: 60668600
GUIA DEL ASIENTO, SIN MANDO
de £429,71
de £429,71
# 017
MPN: 20293306
TORNILLO
de £2,73
de £2,73
# 018
MPN: 11193870
Arandela
de £1,14
de £1,14
# 019
MPN: 14305220
TORNILLO
de £0,47
de £0,47
# 020
MPN: 11197770
Arandela
Sustitución
Sustitución
# 021
MPN: 60801600
TORNILLO
de £0,53
de £0,53
# 022
MPN: 60719800
TORNILLO
de £0,76
de £0,76
# 023
MPN: 12520302
Arandela
de £1,46
de £1,46
# 024
MPN: 50206507
TORNILLO
de £1,18
de £1,18
# 025
MPN: 60667400
REPOSACABEZAS CON FUNDA
de £791,81
de £791,81
# 025
MPN: 60820800
CUBIERTA
# 026
MPN: 20058905
INSERCIÓN DE PLÁSTICO DEL REPOSACABEZAS
de £19,41
de £19,41
# 027
MPN: 60872100
COJÍN DELANTERO CON FUNDA
# 027
MPN: 60905200
CUBIERTA
# 028
MPN: 60904200
JUNTA (LHD)
de £5,80
de £5,80
# 029
MPN: 60683900
MARCO CON COBERTURA (A 82)
de £879,15
de £879,15
# 029
MPN: 61186500
MARCO CON COBERTURA (A PARTIR DE 83)
de £294,00
de £294,00
# 030
MPN: 60782200
ALFOMBRA TRASERA IZQUIERDA (LHD)
de £88,49
de £88,49
# 030
MPN: 60783400
ALFOMBRA TRASERA DERECHA (LHD)
de £65,41
de £65,41
# 030
MPN: 60785100
ALFOMBRA TRASERA IZQUIERDA (RHD)
de £85,73
de £85,73
# 030
MPN: 60786200
ALFOMBRA TRASERA DERECHA (RHD)
de £88,70
de £88,70
# 031
MPN: 60782800
ALFOMBRA VERTICAL TRASERA (LHD)
de £59,29
de £59,29
# 031
MPN: 60785700
ALFOMBRA VERTICAL TRASERA (RHD)
de £80,29
de £80,29
# 032
MPN: 61189900
MARCO IZQUIERDO CON COBERTURA (A PARTIR DE 83)
de £118,10
de £118,10
# 032
MPN: 61190100
MARCO DERECHO CON COBERTURA (A PARTIR DE 83)
de £125,51
de £125,51
# 033
MPN: 60686400
MOLDURA IZQUIERDA - HASTA 82
de £60,60
de £60,60
# 033
MPN: 60686700
MOLDURA RH - HASTA 82
de £57,71
de £57,71
# 033
MPN: 61190400
MOLDURA IZQUIERDA - DESDE 83
de £45,38
de £45,38
# 033
MPN: 61190900
MOLDURA RH - DESDE 83
de £37,23
de £37,23
# 034
MPN: 60684300
CUBIERTA PARA CINTURÓN TRASERO IZQUIERDO - HASTA 82
de £209,09
de £209,09
# 034
MPN: 60684600
CUBIERTA PARA CINTURÓN TRASERO DERECHO - HASTA 82
de £209,09
de £209,09
# 034
MPN: 61183800
CUBIERTA PARA CINTURÓN TRASERO IZQUIERDO - DESDE 83
de £159,17
de £159,17
# 034
MPN: 61184000
TAPA PARA CINTURÓN TRASERO DERECHO - DESDE 83
de £205,81
de £205,81
# 035
MPN: 50313303
JUNTA PARA INTERRUPTOR
de £0,66
de £0,66
Esta pieza reemplaza el número de pieza. 50313305
# 036
MPN: 60674900
MOLDURA DEBAJO DE LA PUERTA IZQUIERDA
de £191,86
de £191,86
# 036
MPN: 60675000
MOLDURA DERECHA
de £191,86
de £191,86
# 037
MPN: 50313204
SWITCH
de £8,86
de £8,86
Esta pieza reemplaza el número de pieza. 50313200
# 038
MPN: 15901372
TORNILLO
de £0,47
de £0,47
# 039
MPN: 60689200
ASIENTO PANEL CON FUNDA
de £246,97
de £246,97
# 039
MPN: 60905300
CUBIERTA
de £127,61
de £127,61
# 040
MPN: 60726300
empaquetadura
Sustitución
Sustitución
# 041
MPN: 60924000
JUNTA DE PUERTA IZQUIERDA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 60673000
# 041
MPN: 60924100
JUNTA DE PUERTA DERECHA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 60673100
# 042
MPN: 61094200
Aislamiento
Sólo trópico
# 043
MPN: 61094300
AISLAMIENTO DERECHO
Sólo trópico
# 043
MPN: 61094400
AISLAMIENTO IZQUIERDO
Sólo trópico
# 044
MPN: 61601500
ALFOMBRA AUTOADHESIVA TRASERA (LHD)
de £46,11
de £46,11
# 044
MPN: 61601800
ALFOMBRA AUTOADHESIVA TRASERA (RHD)
de £17,11
de £17,11
# 045
MPN: 61152900
GUANTERA TRASERA (DESDE 83)
de £879,15
de £879,15
# 046
MPN: 61184900
BOTIQUÍN DE PRIMEROS AUXILIOS (DESDE 83)
Sustitución
Sustitución
# 047
MPN: 60683700
MARCO IZQUIERDO CON COBERTURA (A 82)
de £340,79
de £340,79
# 047
MPN: 60683800
MARCO DERECHO CON COBERTURA (A 82)
de £343,28
de £343,28
# 048
MPN: 61190000
MARCO TRASERO IZQUIERDO CON CUBIERTA
de £64,22
de £64,22
# 048
MPN: 61190200
CHASIS TRASERO DERECHO CON CUBIERTA
de £64,22
de £64,22
# 049
MPN: 61162800
MARCO INFERIOR CON COBERTURA (FROM83
de £693,10
de £693,10
# 050
MPN: 61601300
ALFOMBRA AUTOADHESIVA DELANTERA IZQUIERDA (LHD)
de £46,11
de £46,11
# 050
MPN: 61601400
ALFOMBRA AUTOADHESIVA DELANTERA IZQUIERDA (LHD)
de £59,13
de £59,13
# 050
MPN: 61601600
ALFOMBRA AUTOADHESIVA DELANTERA DER. (RHD)
de £61,64
de £61,64
# 050
MPN: 61601700
ALFOMBRA AUTOADHESIVA DELANTERA IZQUIERDA (RHD)
de £41,86
de £41,86
-part-diagram-115.webp "FERRARI MONDIAL 3.0 QV (1984) ASIENTOS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI MONDIAL 3.0 QV (1984) TABLERO DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI MONDIAL 3.0 QV (1984) INSTRUMENTS DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI MONDIAL 3.0 QV (1984) DISPOSITIVO DE ELEVACIÓN DE LUCES Y FAROS. DIAGRAMA DE PIEZAS")
-part-diagram-120.webp "FERRARI MONDIAL 3.0 QV (1984) TABLA ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-121.webp "FERRARI MONDIAL 3.0 QV (1984) LIMPIAPARABRISAS - ARANDELA Y BOCINA DIAGRAMA DE PIEZAS")
-part-diagram-122.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-123.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-124.webp "FERRARI MONDIAL 3.0 QV (1984) TECHO CORREDIZO - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-125.webp "FERRARI MONDIAL 3.0 QV (1984) TOP - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-a.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE ENSAMBLAJE DE REPUESTO: MECÁNICAS DIAGRAMA DE PIEZAS")
-part-diagram-b.webp "FERRARI MONDIAL 3.0 QV (1984) UNIDADES DE MONTAJE DE REPUESTO - CARROCERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI MONDIAL 3.0 QV (1984) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI MONDIAL 3.0 QV (1984) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI MONDIAL 3.0 QV (1984) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI MONDIAL 3.0 QV (1984) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI MONDIAL 3.0 QV (1984) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI MONDIAL 3.0 QV (1984) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE COMBUSTIBLE Y TUBERÍAS (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA Y TUBERÍAS DE COMBUSTIBLE (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE INYECCIÓN DE COMBUSTIBLE: DISTRIBUIDORES DE COMBUSTIBLE, LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI MONDIAL 3.0 QV (1984) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE ESCAPE DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI MONDIAL 3.0 QV (1984) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI MONDIAL 3.0 QV (1984) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI MONDIAL 3.0 QV (1984) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE LIBERACIÓN DEL EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI MONDIAL 3.0 QV (1984) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI MONDIAL 3.0 QV (1984) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI MONDIAL 3.0 QV (1984) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA HIDRÁULICO DE FRENOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO SÓLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE FRENOS (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO SÓLO PARA LHD HASTA N° DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI MONDIAL 3.0 QV (1984) PINZAS PARA FRENOS DELANTEROS Y TRASEROS (VÁLIDO PARA RHD-PARA LHD DESDE CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO SOLO PARA LHD HASTA EL NÚMERO DE CHASIS 43011) DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DE FRENO DE MANO (VÁLIDO PARA RHD - PARA LHD DESDE EL CHASIS NO. 43013) DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI MONDIAL 3.0 QV (1984) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI MONDIAL 3.0 QV (1984) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI MONDIAL 3.0 QV (1984) SUSPENSIÓN TRASERA - WISHBBNES DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI MONDIAL 3.0 QV (1984) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (QUATTROVALVOLE) DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI MONDIAL 3.0 QV (1984) ENCENDIDO DEL MOTOR - (CABRIOLET) DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA DE GENERACIÓN ELÉCTRICA - (MOTOR CON CORREA ÚNICA) DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI MONDIAL 3.0 QV (1984) SISTEMA GENERADOR ELÉCTRICO - (MOTOR CON 2 CORREA INDIVIDUAL) DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI MONDIAL 3.0 QV (1984) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI MONDIAL 3.0 QV (1984) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI MONDIAL 3.0 QV (1984) PEDALERA - CONTROL DE EMBRAGUE (VARIANTES PARA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI MONDIAL 3.0 QV (1984) CONTROL DEL ACELERADOR Y SISTEMA HIDRÁULICO DE FRENOS (VARIANTES PARA LA VERSIÓN RHD) DIAGRAMA DE PIEZAS")
-part-diagram-101.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERNOS - QUATTROVALVOLE DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI MONDIAL 3.0 QV (1984) CARROCERÍA - ELEMENTOS INTERIORES - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI MONDIAL 3.0 QV (1984) AISLAMIENTO DEL MALETERO Y DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI MONDIAL 3.0 QV (1984) QUATTROVALVOLE MALETERO Y COMPARTIMENTO AISLANTE PARA PASAJEROS - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI MONDIAL 3.0 QV (1984) FRONT COMPARTMENT LID DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI MONDIAL 3.0 QV (1984) ENGINE COMPARTMENT LID AND CARPETING DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI MONDIAL 3.0 QV (1984) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CUATRO VÁLVULAS DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI MONDIAL 3.0 QV (1984) PUERTAS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y CRISTALES DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI MONDIAL 3.0 QV (1984) PARACHOQUES, LUCES Y LUNAS TRASERAS DIAGRAMA DE PIEZAS")
