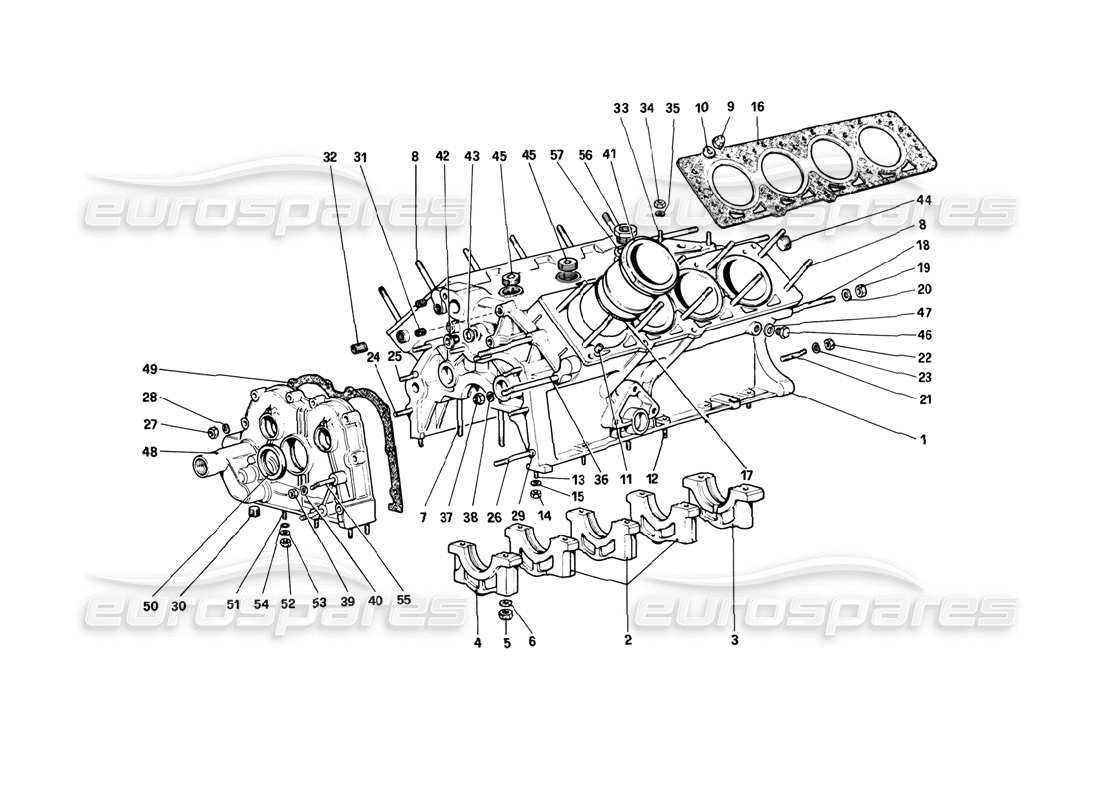

002 - CRANKCASE
Ferrari Mondial 3.2 QV (1987) Crankcase Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 000
MPN: 120567
JUEGO DE JUNTAS OEM
de £2.002,53
de £2.002,53
# 001
MPN: 126191
CRANKCASE
(Con número de montaje 126193)
de £4.000,00
de £4.000,00
# 001
MPN: 126193
CARTER, COMPLETO
de £6.926,13
de £6.926,13
Esta pieza reemplaza el número de pieza 126191 que tenemos en stock. - and 3 more. Haga clic para ver detalles
# 001
MPN: 131186
CRANKCASE
Solo para EE.UU. MY87
de £6.538,42
de £6.538,42
# 002
MPN: 103764
TAPA DE COJINETE PRINCIPAL
Sustitución
Sustitución
# 003
MPN: 103765
TAPA DE COJINETE PRINCIPAL
Sustitución
Sustitución
# 004
MPN: 103766
TAPA DE COJINETE PRINCIPAL
Sustitución
Sustitución
# 005
MPN: 103841
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 4146542
# 006
MPN: 103842
Arandela
Sustitución
Sustitución
# 007
MPN: 104075
SEMENTAL
de £6,15
de £6,15
# 008
MPN: 126647
SEMENTAL
de £56,88
de £56,88
# 009
MPN: 126646
TUERCA DE SOMBRERO
de £13,79
de £13,79
# 010
MPN: 126648
Arandela
de £0,60
de £0,60
# 011
MPN: 123864
CLAVIJA
Sustitución
Sustitución
# 012
MPN: 13543621
SEMENTAL
Sustitución
Sustitución
# 013
MPN: 113543324
ESPÁRRAGO TRASERO DERECHO FIJACIÓN DE LA CAJA DE CAMBIOS
# 013
MPN: 12354524
SEMENTAL
de £17,46
de £17,46
Esta pieza reemplaza el número de pieza. 12354521
# 014
MPN: 16100824
TUERCA
de £0,48
de £0,48
Esta pieza reemplaza el número de pieza. 16100814 - and 1 more. Haga clic para ver detalles
# 015
MPN: 11198074
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 11198071 que tenemos en stock. - and 4 more. Haga clic para ver detalles

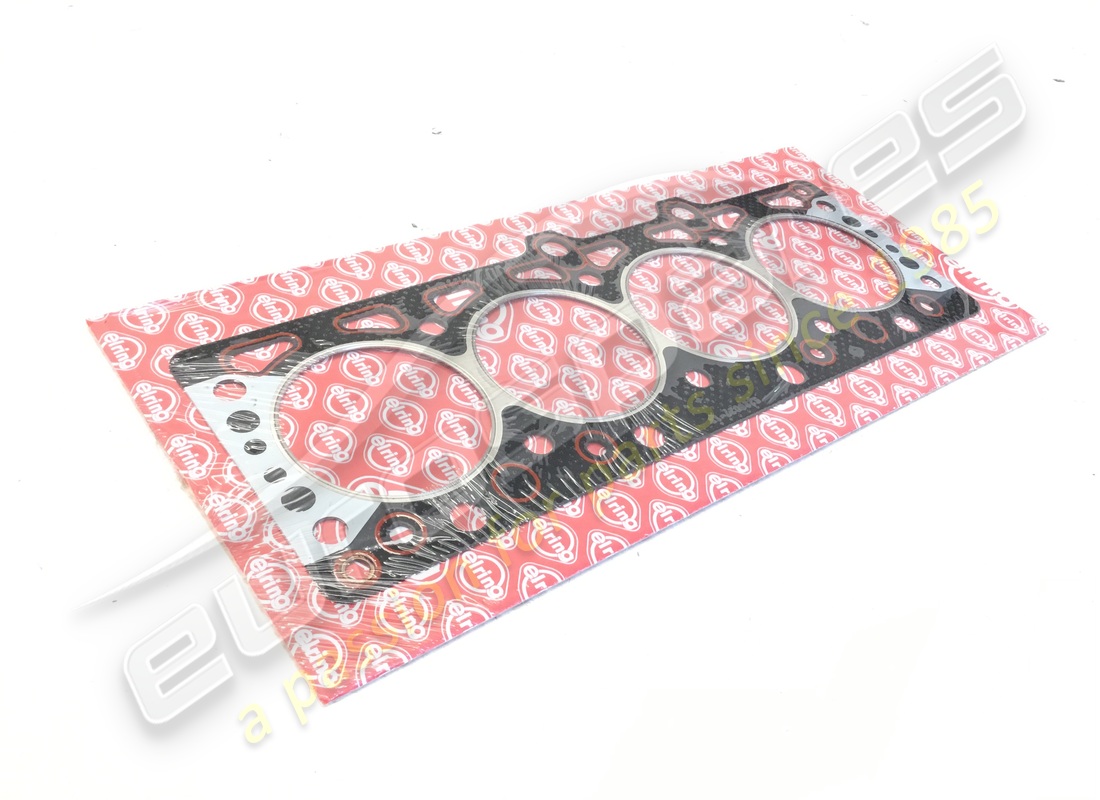

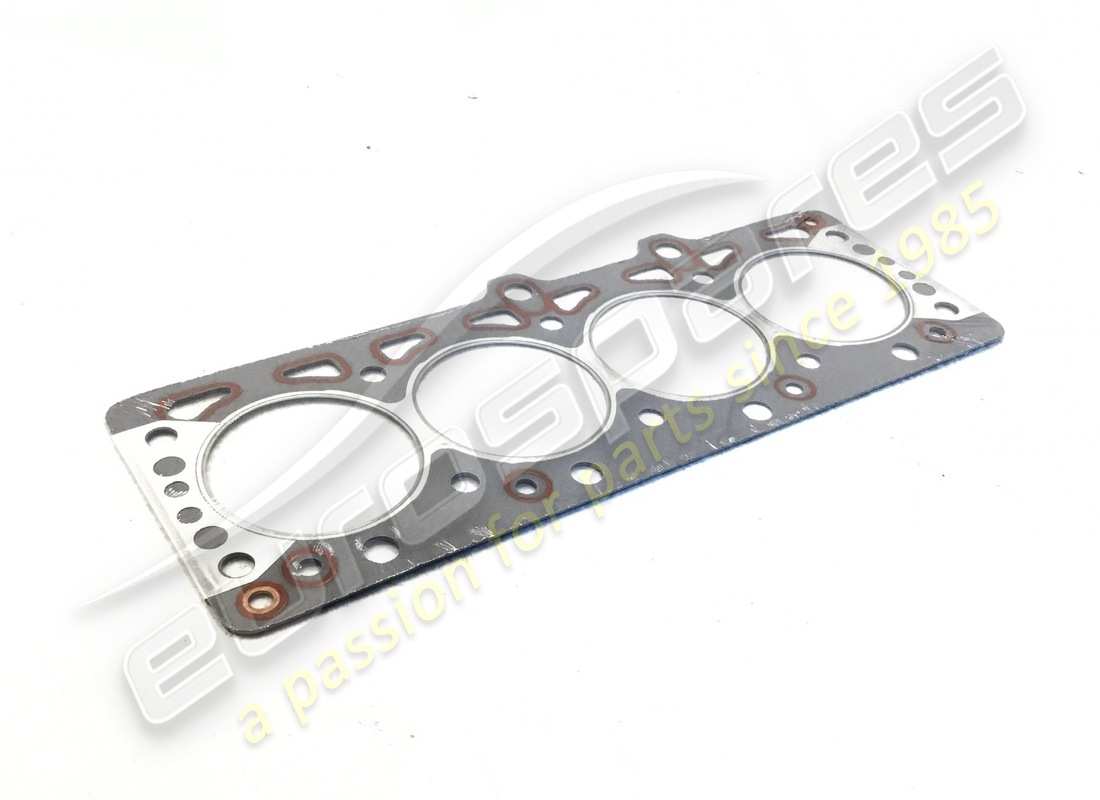

# 016
MPN: 126789
empaquetadura
de £195,00
de £195,00
Esta pieza reemplaza el número de pieza. 117515
# 017
MPN: 126183
ANILLO DE SELLADO
de £11,24
de £11,24
# 018
MPN: 13953521
SEMENTAL
de £6,90
de £6,90
Esta pieza reemplaza el número de pieza. 13451221
# 019
MPN: 12164711
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 12164712
# 020
MPN: 12601471
Arandela
Sustitución
Sustitución
# 021
MPN: 11500621
SEMENTAL
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 11500620
# 022
MPN: 15896211
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza 15896210 que tenemos en stock.
# 023
MPN: 11197774
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 11197770 - and 3 more. Haga clic para ver detalles
# 024
MPN: 13517321
SEMENTAL
Para EE. UU. q = 6
de £16,90
de £16,90
Esta pieza reemplaza el número de pieza. 13517320
# 025
MPN: 13517421
SEMENTAL
Para EE. UU. q = 1
de £53,42
de £53,42
Esta pieza reemplaza el número de pieza. 13517420
# 025
MPN: 13517521
SEMENTAL
No para la versión de EE. UU.
de £6,77
de £6,77
# 026
MPN: 13952521
SEMENTAL
de £0,61
de £0,61
# 027
MPN: 16104411
TUERCA
de £0,51
de £0,51
# 028
MPN: 12601371
Arandela
Sustitución
Sustitución
# 029
MPN: 102704
CLAVIJA
de £1,88
de £1,88
Esta pieza reemplaza el número de pieza. 500805
# 030
MPN: 14326150
ENCHUFAR
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12326150
# 031
MPN: 13525770
HELI - BOMBA DE AGUA DE SEGURIDAD DE BOBINA
de £1,64
de £1,64
Esta pieza reemplaza el número de pieza. 103830
# 032
MPN: 13526070
HELI - TAPA DE SEGURIDAD DE LA BOBINA
de £2,05
de £2,05
Esta pieza reemplaza el número de pieza. 104657
# 033
MPN: 13517221
SEMENTAL
Sustitución
Sustitución
# 034
MPN: 16104411
AUTO TUERCA DE BLOQUEO
de £0,53
de £0,53
# 035
MPN: 12601371
Arandela
Sustitución
Sustitución
# 036
MPN: 115237
ESPÁRRAGO DE FIJACIÓN DE TAPA IZQUIERDA Y SOPORTE COMPRESOR
de £9,20
de £9,20
Esta pieza reemplaza el número de pieza. 107923
# 037
MPN: 12575621
AUTO TUERCA DE BLOQUEO
de £1,43
de £1,43
# 038
MPN: 107993
Arandela
de £10,90
de £10,90
# 039
MPN: 16104411
TUERCA
de £0,53
de £0,53
# 040
MPN: 12601371
Arandela
Sustitución
Sustitución
# 041
MPN: 126190
BARRIL DEL CILINDRO
de £175,00
de £175,00
# 042
MPN: 10275011
ENCHUFAR
de £1,14
de £1,14
Esta pieza reemplaza el número de pieza. 10275001 - and 3 more. Haga clic para ver detalles
# 043
MPN: 10263460
empaquetadura
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 95119
# 044
MPN: 10269850
TAPÓN ROSCADO
de £1,14
de £1,14
# 045
MPN: 14325540
TAPON SUPERIOR
de £4,42
de £4,42
# 046
MPN: 10300640
ENCHUFAR
Sustitución
Sustitución
# 047
MPN: 10280060
empaquetadura
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 100501 - and 3 more. Haga clic para ver detalles
# 048
MPN: 123862
PORTADA
(Para la portada completa no. 125276)
de £603,75
de £603,75
# 048
MPN: 125276
PORTADA FRONTAL COMPLETA
(Con cárter completo nº 126193)

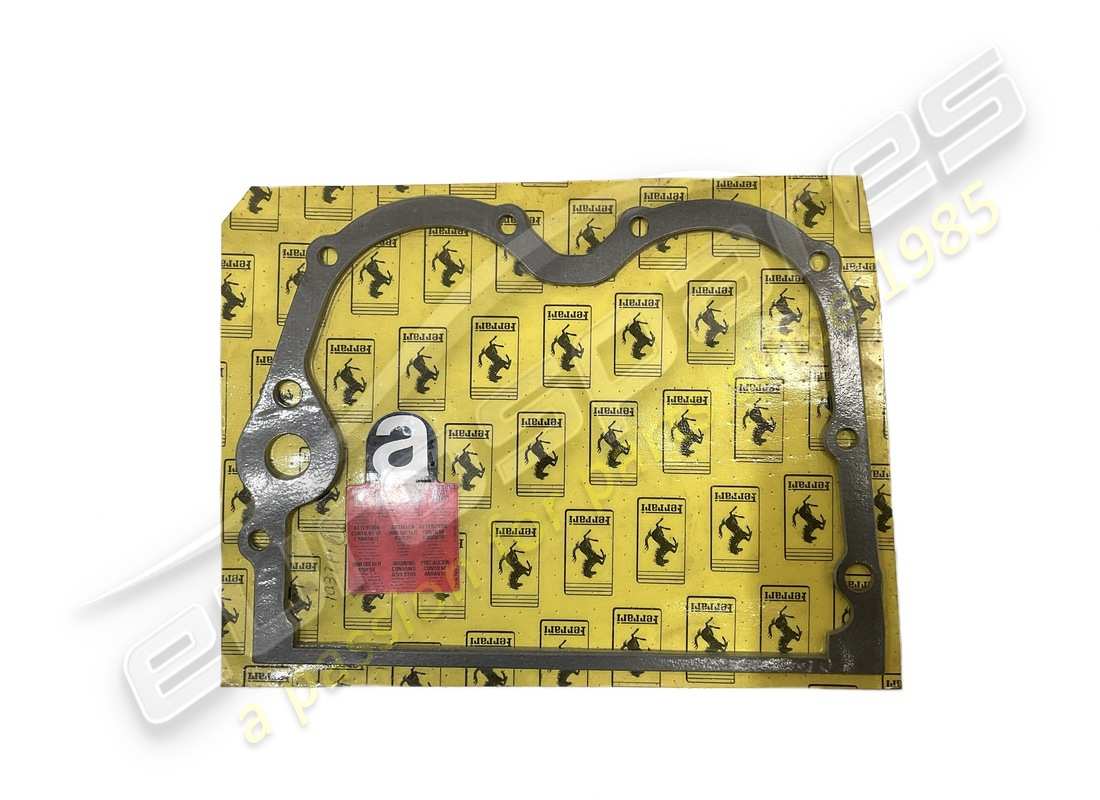

# 049
MPN: 135089
empaquetadura
No para C8
de £15,57
de £15,57
Esta pieza reemplaza el número de pieza. 103791 - and 1 more. Haga clic para ver detalles
# 049
MPN: 135089
empaquetadura
para C8
de £15,57
de £15,57
Esta pieza reemplaza el número de pieza. 103791 - and 1 more. Haga clic para ver detalles
# 050
MPN: 108224
ANILLO DE SELLADO
de £19,58
de £19,58
Esta pieza reemplaza el número de pieza. 105231
# 051
MPN: 12354524
SEMENTAL
de £16,02
de £16,02
Esta pieza reemplaza el número de pieza. 12354521
# 051
MPN: 13543821
SEMENTAL
de £1,27
de £1,27
Esta pieza reemplaza el número de pieza. 210x1,25
# 052
MPN: 16100824
TUERCA
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 16100814 - and 1 more. Haga clic para ver detalles
# 053
MPN: 11198074
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza 11198071 que tenemos en stock. - and 4 more. Haga clic para ver detalles
# 054
MPN: 103039
ANILLO DE SELLADO
(cantidad mínima de pedido = 10)
de £1,62
de £1,62
Esta pieza reemplaza el número de pieza. 95860041
# 055
MPN: 13543621
SEMENTAL
Sustitución
Sustitución
# 056
MPN: 115245
UNIÓN PARA INTERRUPTOR TERMO-HORARIO
de £65,69
de £65,69
# 057
MPN: 10296260
empaquetadura
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 94701
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INYECCIÓN DE AIRE (PARA LA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INYECCIÓN DE AIRE (PARA VERSIÓN CH) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE CONTROL DE EMISIONES ANTIEVAPORATIVAS (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE COMBUSTIBLE Y TUBERÍAS (NO PARA LA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE COMBUSTIBLE Y TUBERÍAS (PARA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (NO PARA LAS VERSIONES DE EE. UU. Y CH87) DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) FUEL DISTRIBUTORS LINES (FOR CH87 VERSION) DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE ESCAPE (NO PARA LAS VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE ESCAPE (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE LIBERACIÓN DEL EMBRAGUE (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE LIBERACIÓN DEL EMBRAGUE (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO DE FRENOS (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO DE FRENOS (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE FRENOS (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) PINZAS PARA FRENOS DELANTEROS Y TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE FRENO MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN TRASERA: HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) ENCENDIDO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE GENERACIÓN ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMA DE PIEZAS DEL TABLERO DE PEDALES - CONTROL DEL EMBRAGUE (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE - VARIANTES PARA LA VERSIÓN RH D)")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMA DE PIEZAS DEL TABLERO DE PEDALES - CONTROL DEL EMBRAGUE (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE - VARIANTES PARA LA VERSIÓN RH D)")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMA DE PIEZAS DEL SISTEMA HIDRÁULICO DE FRENOS Y CONTROL DEL ACELERADOR (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE - VARIANTES PARA LA VERSIÓN RH D)")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMA DE PIEZAS DEL SISTEMA HIDRÁULICO DE FRENOS Y CONTROL DEL ACELERADOR (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE - VARIANTES PARA LA VERSIÓN RH D)")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS INTERIORES SIN ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS INTERIORES CON ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS INTERIORES - 3.2 MONDIAL COUPE DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS INTERIORES - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENTO PARA EQUIPAJE Y PASAJEROS, AISLAMIENTO - 3.2 MONDIAL COUPE - EE. UU. - SA - AUS - CH87 - CH88 EXCLUIDO DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENTO PARA EQUIPAJE Y PASAJEROS, AISLAMIENTO - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) AISLAMIENTO DE COMPARTIMENTOS DE EQUIPAJE Y PASAJEROS - CABRIOLET-USA - EXCLUIDO SA DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) AISLAMIENTO DE COMPARTIMENTOS PARA EQUIPAJE Y PASAJEROS - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) FRONT COMPARTMENT LID DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMIENTO DEL MOTOR Y ALFOMBRAS DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PUERTAS: 3.2 MONDIAL COUPÉ DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PUERTAS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) PARACHOQUES, MOLDURAS Y LUCES DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) ANTEOJOS DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) ASIENTOS: 3.2 MONDIAL COUPÉ DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) ASIENTOS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD - 3.2 MONDIAL COUPÉ DIAGRAMA DE PIEZAS")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) PANEL DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTS DIAGRAMA DE PIEZAS")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIVO DE ELEVACIÓN DE FAROS Y FAROS DIAGRAMA DE PIEZAS")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) LIMPIAPARABRISAS Y BOCINAS DIAGRAMA DE PIEZAS")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) TABLEROS ELÉCTRICOS DIAGRAMA DE PIEZAS")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) CUADROS ELÉCTRICOS SECUNDARIOS: CH88 EXCLUIDOS DIAGRAMA DE PIEZAS")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) TABLEROS ELÉCTRICOS SECUNDARIOS: PARA CH88 DIAGRAMA DE PIEZAS")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TECHO CORREDIZO - 3.2 MONDIAL COUPÉ DIAGRAMA DE PIEZAS")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) TOP - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
