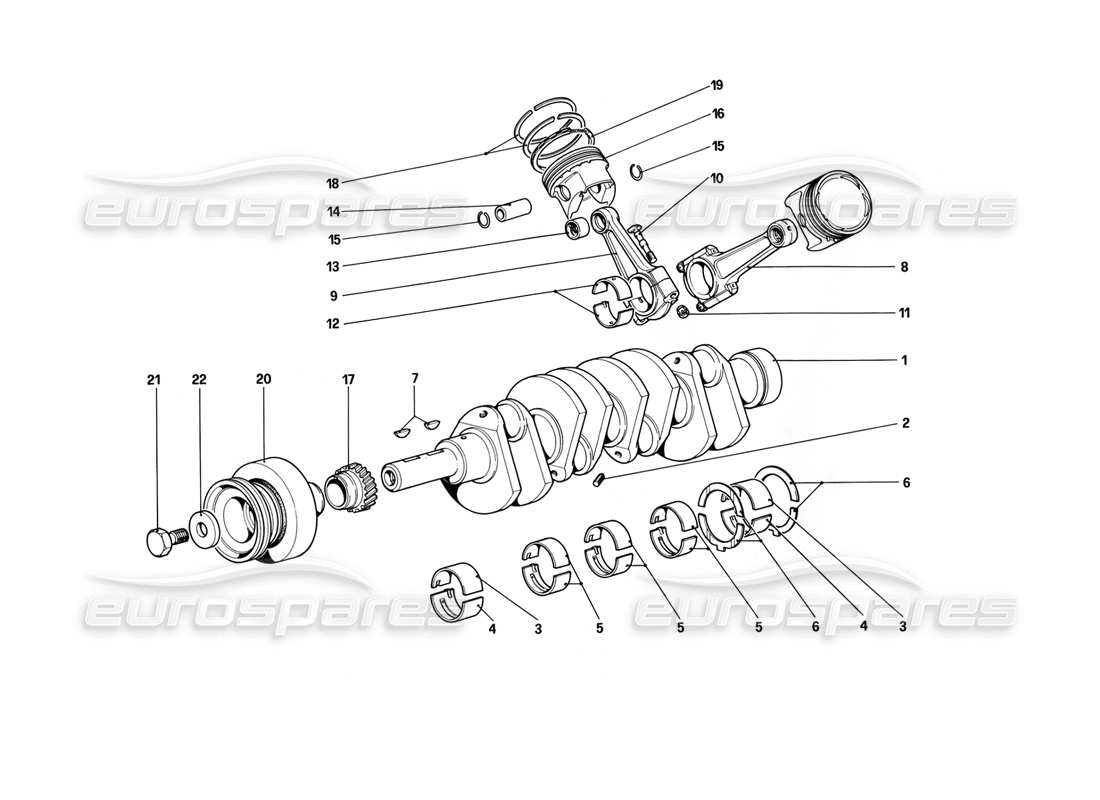

003 - Cigüeñal - Bielas y Pistones
Ferrari Mondial 3.2 QV (1987) Crankshaft - Connecting Rods and Pistons Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 116961
Cigüeñal
de £5.668,76
de £5.668,76
# 002
MPN: 14326150
ENCHUFAR
de £0,48
de £0,48
Esta pieza reemplaza el número de pieza. 12326150
# 003
MPN: 100118
CARCASA DEL COJINETE PRINCIPAL SUPERIOR ESTÁNDAR
de £42,25
de £42,25
Esta pieza reemplaza el número de pieza. 9100035
# 003
MPN: 100119
MEDIO CARCASA DEL COJINETE PRINCIPAL SUPERIOR 1ST TAMAÑO INFERIOR 0.254MM
de £75,69
de £75,69
# 003
MPN: 100120
MEDIO CARCASA DEL COJINETE PRINCIPAL SUPERIOR 2ND TAMAÑO INFERIOR 0.508MM
de £27,39
de £27,39
# 004
MPN: 100122
CARCASA DEL COJINETE PRINCIPAL INFERIOR ESTÁNDAR
de £34,08
de £34,08
Esta pieza reemplaza el número de pieza. 9100602
# 004
MPN: 100123
MITAD CARCASA DEL COJINETE PRINCIPAL INFERIOR 1ST TAMAÑO INFERIOR 0.254MM
de £72,02
de £72,02
# 004
MPN: 100124
MITAD CARCASA DEL COJINETE PRINCIPAL INFERIOR 2ND TAMAÑO INFERIOR 0.508MM
de £34,49
de £34,49
# 005
MPN: 104023
MEDIO CARCASA DE COJINETE PRINCIPAL ESTÁNDAR
de £29,30
de £29,30
Esta pieza reemplaza el número de pieza. 108876 - and 2 more. Haga clic para ver detalles
# 005
MPN: 104024
MEDIO CARCASA DEL COJINETE PRINCIPAL 1ST SUBTAMAÑO 0.254MM
de £33,48
de £33,48
# 005
MPN: 104025
MEDIO CARCASA DEL COJINETE PRINCIPAL 2ND SUBTAMAÑO 0.508MM
de £32,83
de £32,83
# 006
MPN: 100146
JUEGO DE ARANDELAS DE EMPUJE STD
se vende en pares -
de £22,78
de £22,78
Esta pieza reemplaza el número de pieza. 10345 - and 1 more. Haga clic para ver detalles
# 006
MPN: 100147
ARANDELAS DE EMPUJE (2ND DE GRAN TAMAÑO)
de £14,60
de £14,60
Esta pieza reemplaza el número de pieza. 4153187/C
# 006
MPN: 113984
1ST DE GRAN TAMAÑO 0,1 27 MM.
de £49,51
de £49,51
# 007
MPN: 10206020
LENGUA
de £1,52
de £1,52
# 008
MPN: 109738/U
BIELA
de £230,00
de £230,00
# 009
MPN: 109738/U
BIELA
de £230,00
de £230,00
# 010
MPN: 100156
PERNO DE FIJACIÓN DE LA BIELA
de £16,69
de £16,69
Esta pieza reemplaza el número de pieza. 140020 - and 1 more. Haga clic para ver detalles
# 011
MPN: 104011
TUERCA PARA PERNO DE BIELA
de £9,62
de £9,62
Esta pieza reemplaza el número de pieza. 14511 - and 1 more. Haga clic para ver detalles
# 012
MPN: 100151
COJINETE DE BIELA +10
(1st Tamaño insuficiente mm 0,254)
de £45,84
de £45,84
Esta pieza reemplaza el número de pieza. 106184
# 012
MPN: 100152
COJINETE DE BIELA +20
(2ª Tamaño insuficiente mm 0,508)
de £61,09
de £61,09
Esta pieza reemplaza el número de pieza. 106185
# 012
MPN: 106183
MEDIO COJINETE DE BIELA ESTÁNDAR
use 100150/A para el juego completo
de £19,40
de £19,40
Esta pieza reemplaza el número de pieza. 100150
# 013
MPN: 107100
CASQUILLO EXTREMO PEQUEÑO
de £25,36
de £25,36
Esta pieza reemplaza el número de pieza. 100155 - and 2 more. Haga clic para ver detalles
# 014
MPN: 119537
PIN DE GUDGEON
de £34,44
de £34,44
# 015
MPN: 100174
CLIP DE PASADOR DE GUDGEON
de £3,47
de £3,47
Esta pieza reemplaza el número de pieza. 14594
# 016
MPN: 126580

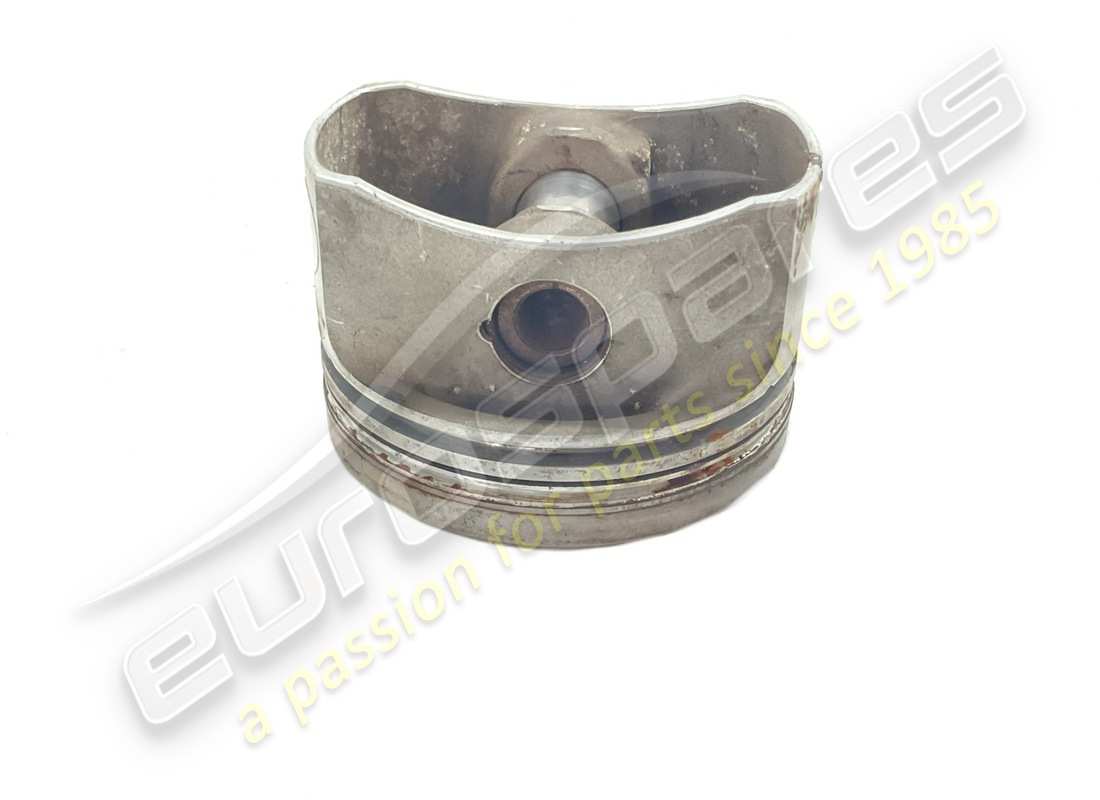

PISTÓN CON ARO DE PISTÓN
No para EE. UU.: C7 y C8
de £195,00
de £195,00
# 016
MPN: 126754

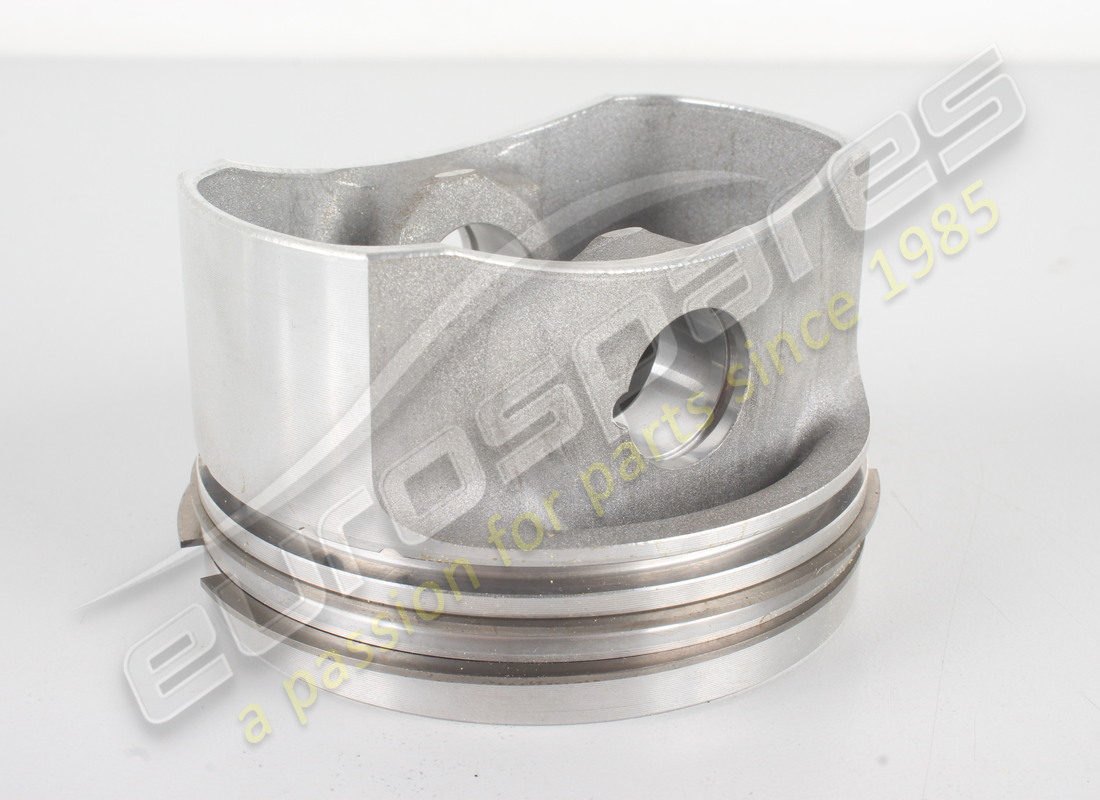

PISTÓN CON ARO DE PISTÓN
Para EE. UU.: C7 y C8
de £622,40
de £622,40
# 017
MPN: 117655
PIÑON MOTRIZ PARA SISTEMA DE DISTRIBUCIÓN
de £495,00
de £495,00
# 017
MPN: 126582

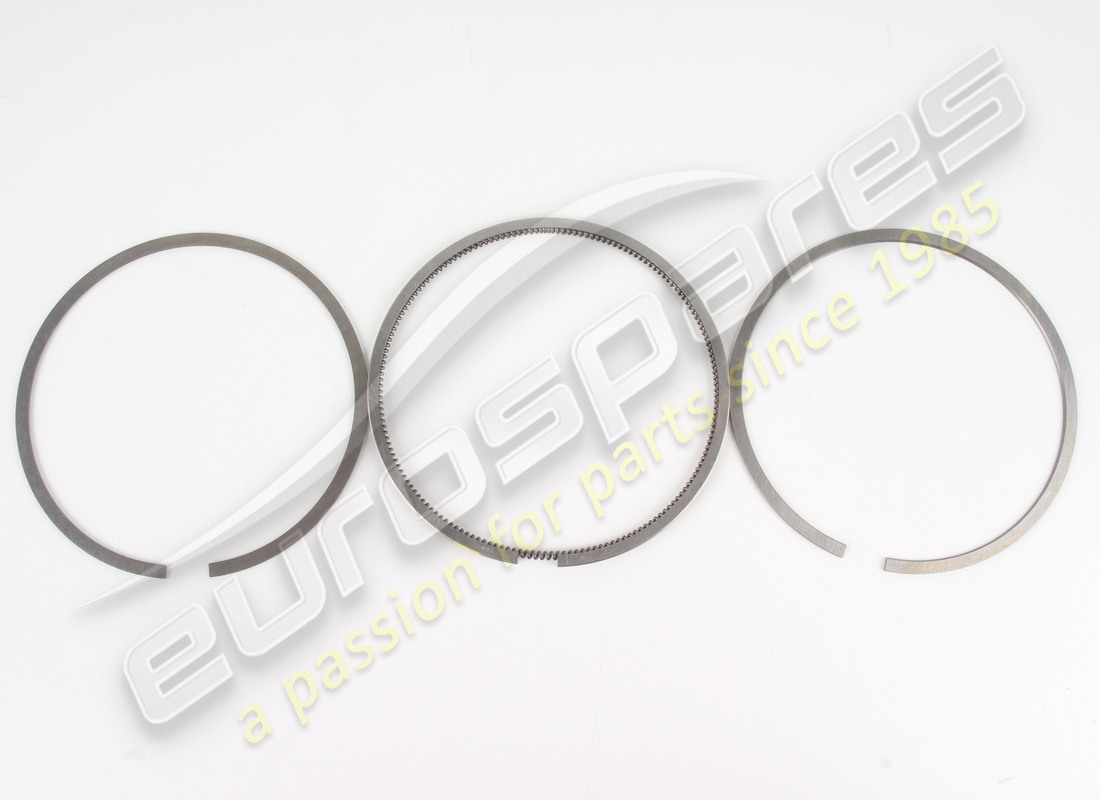

JUEGO DE AROS DE PISTONES
de £130,59
de £130,59
Esta pieza reemplaza el número de pieza. 126583
# 018
MPN: 126583
ANILLO DE SELLO DE TORSIÓN DE CA (1ST - 2ND GROOVEL)
Con juego completo no. 126582
Sustitución
Sustitución
# 019
MPN: 119851
ANILLO RASCADOR ROF CON MUELLE (3RD RANURA)
Con juego completo no. 126582
# 020
MPN: 126189
AMORTIGUADOR DE TORSIÓN CON POLEA
de £3.070,97
de £3.070,97
# 021
MPN: 138793
TORNILLO
de £44,61
de £44,61
Esta pieza reemplaza el número de pieza. 100476 - and 8 more. Haga clic para ver detalles
# 022
MPN: 102775
Arandela
de £1,21
de £1,21
