021 - Golpe - Por sistema

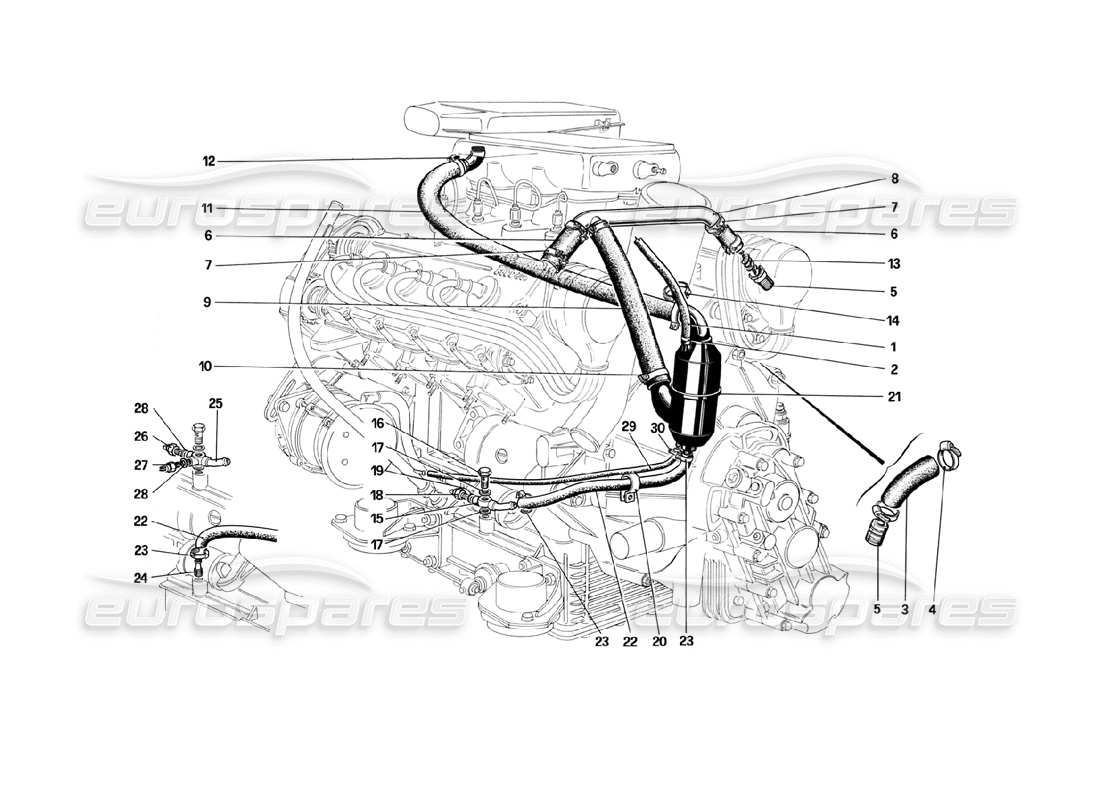

Ferrari Mondial 3.2 QV (1987) Blow - By System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 111199
MANGUERA DEL SEPARADOR A ENTRADA DE AIRE
No para nosotros
de £69,83
de £69,83
Esta pieza reemplaza el número de pieza 111211 que tenemos en stock.
# 001
MPN: 129109
MANGUERA DEL SEPARADOR DE VAPOR AL TUBO DE ENVÍO DE AIRE
Para nosotros
de £8,91
de £8,91
# 002
MPN: 12179090
ABRAZADERA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 102721
# 003
MPN: 118216
MANGA
de £61,84
de £61,84
# 004
MPN: 13000490
ABRAZADERA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
# 005
MPN: 119236
UNIÓN
de £8,04
de £8,04
Esta pieza reemplaza el número de pieza. 135949
# 006
MPN: 116783
MANGUERA DE RESPIRADERO DE ACEITE
de £47,46
de £47,46
Esta pieza reemplaza el número de pieza. 106335
# 007
MPN: 13000490
ABRAZADERA
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
# 008
MPN: 118312
3 TUBO DE VÍA
de £74,70
de £74,70
# 009
MPN: 118958
TUBO DE TUBO DE VÍA 3 AL SEPARADOR DE VAPOR
Sustitución
Sustitución
# 010
MPN: 13000490
ABRAZADERA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
# 011
MPN: 118959
TUBO DEL SEPARADOR DE VAPOR AL CÁRTER DE ACEITE
de £81,96
de £81,96
# 012
MPN: 13000490
ABRAZADERA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10169090 - and 3 more. Haga clic para ver detalles
# 013
MPN: 119237
PANTALLA DE BIENVENIDA
de £5,63
de £5,63
# 014
MPN: 105550
ABRAZADERA
de £1,28
de £1,28
# 015
MPN: 121842
DISPOSITIVO GIRATORIO
Para nosotros
de £86,13
de £86,13
# 016
MPN: 121424
UNIÓN
de £9,72
de £9,72
# 017
MPN: 10282460
empaquetadura
de £0,54
de £0,54
# 018
MPN: 115652
TERMOSTATO BIMETAL
Para nosotros
de £50,47
de £50,47
# 019
MPN: 10260060
empaquetadura
Para nosotros
de £0,79
de £0,79
# 020
MPN: 10450490
ABRAZADERA DE FIJACIÓN DE TUBO
de £0,54
de £0,54
# 021
MPN: 128532
SEPARADOR DE VAPOR DE ACEITE
No para C7 y C8
de £83,06
de £83,06
# 021
MPN: 132548
SEPARADOR DE VAPOR DE ACEITE
Para C7 y C8
de £215,45
de £215,45
# 022
MPN: 106338
MANGUERA DEL SEPARADOR DE VAPOR AL CÁRTER DE ACEITE
Sustitución
Sustitución
# 023
MPN: 13000190
ABRAZADERA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
# 024
MPN: 115934
UNIÓN
No para C6-C7 y EE. UU.
de £10,17
de £10,17
# 025
MPN: 129650
DISPOSITIVO GIRATORIO
Para C6 y C7
de £68,35
de £68,35
# 026
MPN: 125857
thermostat
Para C6 y C7
de £122,49
de £122,49
# 027
MPN: 127155
thermostat
Para C6 y C7
de £12,98
de £12,98
# 028
MPN: 10260060
empaquetadura
Para C6 y C7
de £0,79
de £0,79
# 029
MPN: 132513
TUBO
Para C7 y C8
de £5,80
de £5,80
# 030
MPN: 12178990
ABRAZADERA
Para C7 y C8
Sustitución
Sustitución
