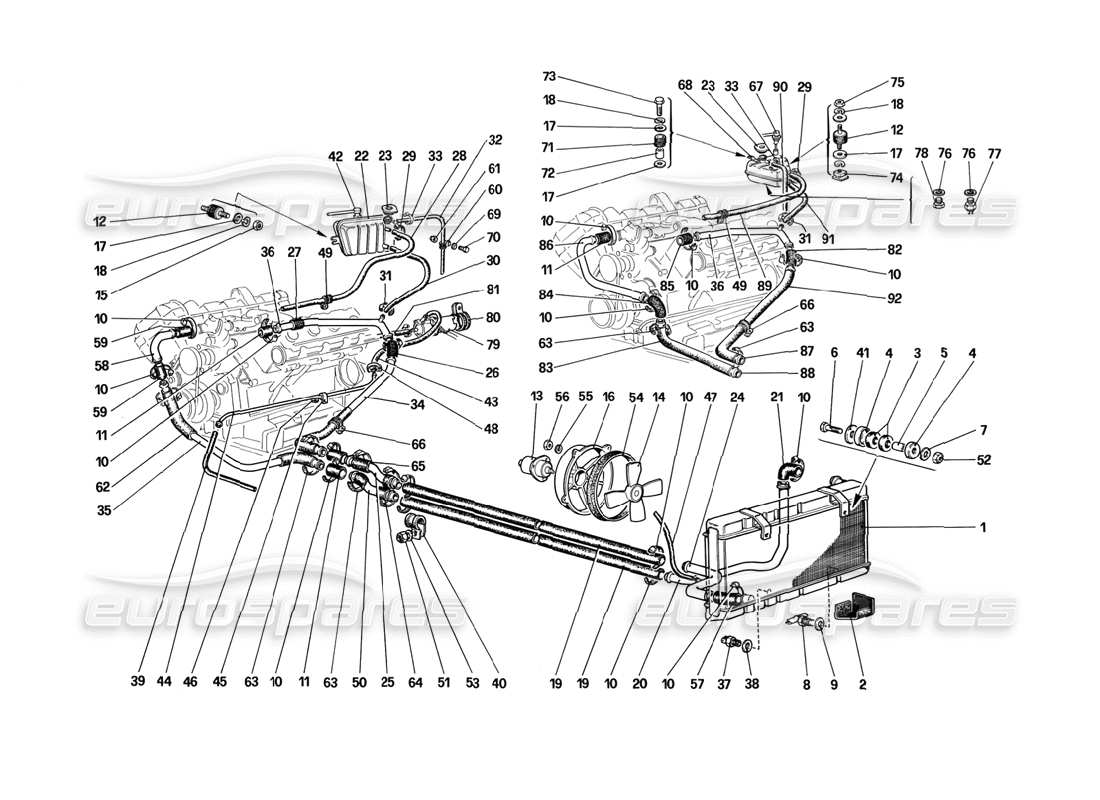

023 - SISTEMA DE REFRIGERACIÓN
Ferrari Mondial 3.2 QV (1987) Cooling System Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 126887

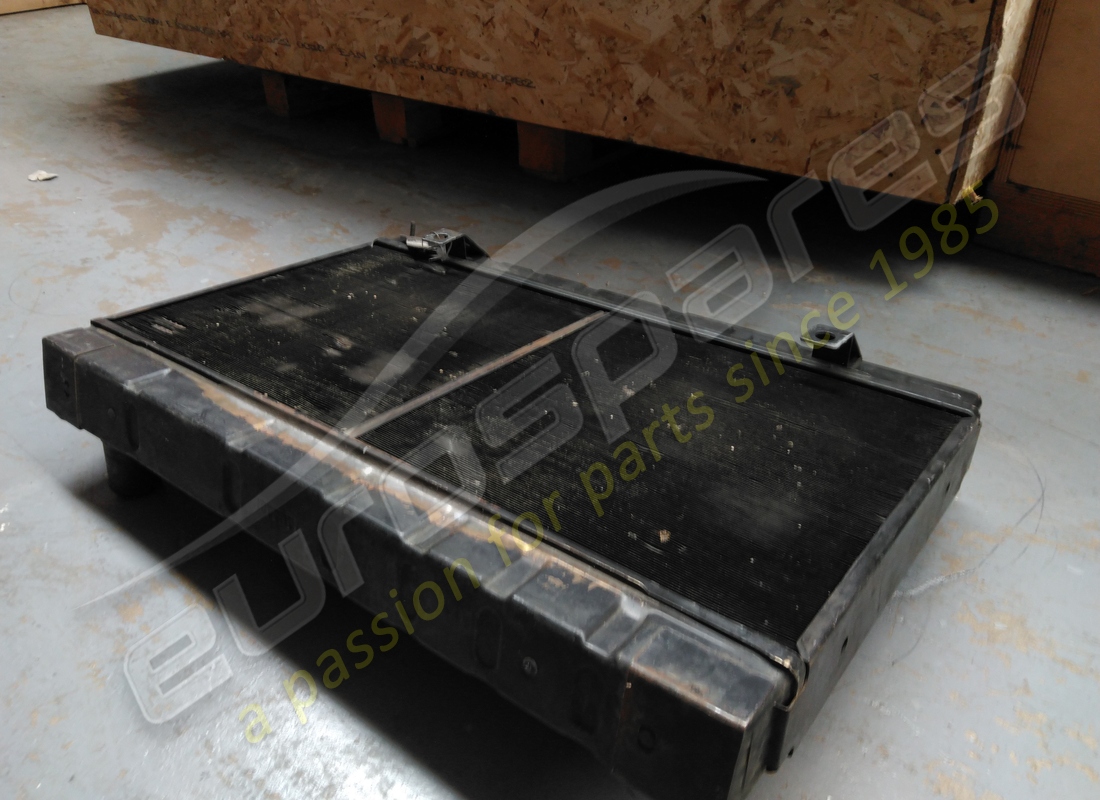

RADIADOR DE AGUA
de £1.161,89
de £1.161,89
# 002
MPN: 107782
JUNTA DE GOMA
de £35,85
de £35,85
# 003
MPN: 107978
ALMOHADILLA
de £1,70
de £1,70
# 004
MPN: 107979
GORRA
de £1,18
de £1,18
# 005
MPN: 107980
ESPACIADOR
de £1,69
de £1,69
# 006
MPN: 16043821
TORNILLO
de £0,71
de £0,71
# 007
MPN: 128010
Arandela
de £2,16
de £2,16
# 008
MPN: 101488
GRIFO DE DESAGÜE DEL RADIADOR
de £139,11
de £139,11
# 009
MPN: 101496
empaquetadura
de £3,49
de £3,49
# 010
MPN: 296782
ABRAZADERA
de £5,19
de £5,19
Esta pieza reemplaza el número de pieza. 12174090
# 011
MPN: 122817
MANGA
de £23,76
de £23,76
Esta pieza reemplaza el número de pieza. 121259
# 012
MPN: 102947
VIBRACIÓN - SOPORTE DE AMORTIGUACIÓN
de £7,45
de £7,45
Esta pieza reemplaza el número de pieza. 102007 - and 14 more. Haga clic para ver detalles
# 013
MPN: 117546
MOTOR DEL VENTILADOR ELÉCTRICO
de £463,62
de £463,62
# 014
MPN: 122953
ADMIRADOR
de £63,41
de £63,41
# 015
MPN: 15896214
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 15896211
# 016
MPN: 60870300
TRANSPORTADOR
de £239,19
de £239,19
# 017
MPN: 106744
Arandela
de £5,71
de £5,71
# 018
MPN: 127498
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 10517071 - and 1 more. Haga clic para ver detalles
# 019
MPN: 116443
TUBO CENTRAL
de £200,74
de £200,74
# 020
MPN: 122757
TUBO DELANTERO ENTREGA AL RADIADOR (RHD)
de £74,93
de £74,93
# 020
MPN: 122853
TUBO DELANTERO ENTREGA AL RADIADOR (LHD)
de £89,71
de £89,71
# 020
MPN: 134190
(A) ENTREGA DEL TUBO DELANTERO AL RADIADOR (LHD)
de £27,80
de £27,80
# 021
MPN: 164417
MANGA
de £44,35
de £44,35
Esta pieza reemplaza el número de pieza. 158165
# 022
MPN: 120364

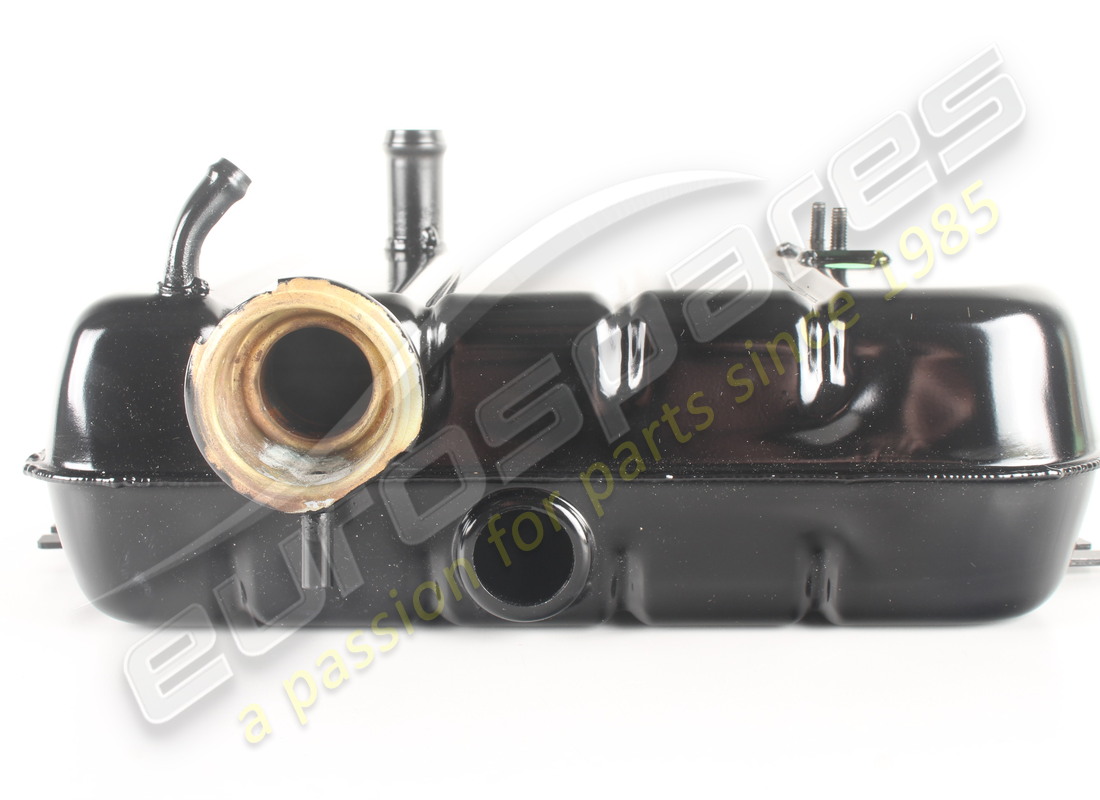

TANQUE DE EXPANSIÓN
Del Mundial 3.2 núm. 63313 parte de uso. 68
de £488,00
de £488,00
# 023
MPN: 101499
TAPÓN DE PRESIÓN DEL RADIADOR
Tapa redonda 0.9 Barra
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 149165
# 024
MPN: 122758
TUBO DE RETORNO DELANTERO (RHD)
de £36,68
de £36,68
# 024
MPN: 122854
TUBO DE RETORNO DELANTERO (LHD)
de £45,82
de £45,82
# 025
MPN: 122855
TUBO DE RETORNO
de £32,33
de £32,33
# 026
MPN: 105190
MANGA
de £18,18
de £18,18
Esta pieza reemplaza el número de pieza. 106364
# 027
MPN: 105385
MANGA
de £30,94
de £30,94
# 028
MPN: 122401
TUBO DE RESPIRADERO
de £130,73
de £130,73
# 029
MPN: 13000190
ABRAZADERA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12178990 - and 1 more. Haga clic para ver detalles
# 030
MPN: 107395
TUBERÍA DE COMBUSTIBLE
Sustitución
Sustitución
# 031
MPN: 12180190
ABRAZADERA
Sustitución
Sustitución
# 032
MPN: 126449
TUBO DE RESPIRADERO
de £14,59
de £14,59
# 033
MPN: 13423379
ABRAZADERA
de £0,71
de £0,71
# 034
MPN: 122856
TUBO TRASERO IZQUIERDO
de £38,85
de £38,85
# 035
MPN: 123827
TUBO TRASERO DERECHO
de £31,61
de £31,61
# 036
MPN: 122857
TUBO ENTRE CABEZALES
de £133,50
de £133,50
# 037
MPN: 168008
TERMOCONTACTO
de £49,95
de £49,95
Esta pieza reemplaza el número de pieza. 101507 - and 1 more. Haga clic para ver detalles
# 038
MPN: 101508
empaquetadura
de £0,70
de £0,70
Esta pieza reemplaza el número de pieza. 94706
# 039
MPN: 60814500
TUBO
Para Cabriolet utilice no. 61323300
de £199,92
de £199,92
# 040
MPN: 107002
ABRAZADERA
de £14,10
de £14,10
# 041
MPN: 108292
CALCE
de £5,28
de £5,28
# 042
MPN: 117222
DISPOSITIVO DE AVISO DE NIVEL DE LÍQUIDO
Para tanque de expansión n. 120364
de £937,89
de £937,89
# 043
MPN: 61830000
TUBO DEL MOTOR AL TUBO DE ALUMINIO
Desde Cabriolet utilice no. 61853100
de £6,54
de £6,54
Esta pieza reemplaza el número de pieza. 127609 - and 1 more. Haga clic para ver detalles
# 044
MPN: 60748600
TUBO
de £33,04
de £33,04
# 045
MPN: 10441590
ABRAZADERA PARA TUBO
de £0,51
de £0,51
Esta pieza reemplaza el número de pieza. 10113600
# 046
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 047
MPN: 61084800
TUBO DE RETORNO
Para RHD use no. 61129700
de £28,17
de £28,17
# 048
MPN: 13000390
ABRAZADERA
de £0,50
de £0,50
Esta pieza reemplaza el número de pieza. 12179590 - and 1 more. Haga clic para ver detalles
# 049
MPN: 10441790
ABRAZADERA PARA TUBO
de £0,53
de £0,53
# 050
MPN: 122850
TUBO DE ENTREGA INTERMEDIA
de £27,99
de £27,99
# 051
MPN: 16104411
TUERCA
de £0,52
de £0,52
# 052
MPN: 16104411
TUERCA
de £0,53
de £0,53
# 053
MPN: 12642701
Arandela
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 12642724
# 054
MPN: 126883
empaquetadura
de £5,96
de £5,96
# 055
MPN: 12543701
Arandela
# 056
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 057
MPN: 122817
MANGA
de £23,76
de £23,76
Esta pieza reemplaza el número de pieza. 121259
# 058
MPN: 123828
TUBO
de £41,02
de £41,02
# 059
MPN: 105190
MANGA
de £18,18
de £18,18
Esta pieza reemplaza el número de pieza. 106364
# 060
MPN: 10418601
ABRAZADERA
de £0,58
de £0,58
# 061
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 062
MPN: 120445
MANGUERA PARA PROTECCIÓN
de £9,28
de £9,28
# 063
MPN: 105550
ABRAZADERA
de £1,28
de £1,28
# 064
MPN: 120448
MANGUERA PARA PROTECCIÓN
Para Cabriolet utilice no. 120445
de £12,98
de £12,98
# 065
MPN: 120447
MANGUERA PARA PROTECCIÓN
Para Cabriolet no utilice 120448
de £15,49
de £15,49
# 066
MPN: 113909
ABRAZADERA
# 067
MPN: 118966
(B) DISPOSITIVO DE ADVERTENCIA DE NIVEL DE LÍQUIDO
Para nutrición no. 129599
de £111,26
de £111,26
# 068
MPN: 129599
TANQUE DE EXPANSIÓN
(forma triangular)
de £578,27
de £578,27
# 069
MPN: 14496401
Arandela
Sustitución
Sustitución
# 070
MPN: 10902111
TORNILLO
de £1,18
de £1,18
# 071
MPN: 103549
PAPELERA
de £0,75
de £0,75
# 072
MPN: 103550
ESPACIADOR
de £28,08
de £28,08
Esta pieza reemplaza el número de pieza. 4130913
# 073
MPN: 10902421
TORNILLO
de £0,54
de £0,54
# 074
MPN: 60758600
TUERCA
de £0,53
de £0,53
# 075
MPN: 15896214
TUERCA
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 15896211
# 076
MPN: 10260060
empaquetadura
de £0,86
de £0,86
Juego de juntas de motor alternativo (#139885) Genuine Ferrari Parte - Nuevo (ordenar)
Incluye juntas de culata y anillos de aceite.
Incluye juntas de culata y anillos de aceite.
# 077
MPN: 121777
INTERRUPTOR TERMOS - PARA NOSOTROS
de £183,96
de £183,96
# 078
MPN: 10300940
ENCHUFE - NO PARA NOSOTROS
de £2,49
de £2,49
# 079
MPN: 70000900
BOMBA
de £291,93
de £291,93
Esta pieza reemplaza el número de pieza. 61787900
KIT DE BOMBA DE AGUA ALTERNATIVA (#70000900/A) (Nota: ES NECESARIO CAMBIAR LOS PUERTOS DE SALIDA DE LA UNIDAD ANTIGUA PARA QUE ENCAJEN) Genuine Ferrari Parte - Nuevo (ordenar)
LOS PUERTOS DE SALIDA NECESITAN CAMBIAR DE LA UNIDAD ANTIGUA PARA ADAPTARSE
LOS PUERTOS DE SALIDA NECESITAN CAMBIAR DE LA UNIDAD ANTIGUA PARA ADAPTARSE
# 080
MPN: 107002
ABRAZADERA
de £14,10
de £14,10
# 081
MPN: 61830100
TUBO
de £11,78
de £11,78
# 082
MPN: 115936
MANGA
Variantes para Cabriolet
de £29,36
de £29,36
# 083
MPN: 123806
MANGUERA PARA PROTECCIÓN
Variantes para Cabriolet
de £5,94
de £5,94
# 084
MPN: 164417
MANGA
Variantes para Cabriolet
de £44,35
de £44,35
Esta pieza reemplaza el número de pieza. 158165
# 085
MPN: 122817
MANGA
de £23,76
de £23,76
Esta pieza reemplaza el número de pieza. 121259
# 086
MPN: 122020
TUBO
Variantes para Cabriolet
de £45,46
de £45,46
# 087
MPN: 122022
TUBO TRASERO IZQUIERDO
Variantes para Cabriolet
de £67,19
de £67,19
# 088
MPN: 122021
TUBO TRASERO DERECHO
Variantes para Cabriolet
de £54,01
de £54,01
# 089
MPN: 122401
TUBO DE RESPIRADERO
Variantes para Cabriolet
de £130,73
de £130,73
# 090
MPN: 126449
TUBO
Variantes para Cabriolet
de £14,59
de £14,59
# 091
MPN: 107395
TUBERÍA DE COMBUSTIBLE
Sustitución
Sustitución
# 092
MPN: 125419
MANGUERA PARA PROTECCIÓN
Variantes para Cabriolet
de £11,70
de £11,70
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE LIBERACIÓN DEL EMBRAGUE (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE LIBERACIÓN DEL EMBRAGUE (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO DE FRENOS (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO DE FRENOS (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE FRENOS (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) PINZAS PARA FRENOS DELANTEROS Y TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE FRENO MANUAL DIAGRAMA DE PIEZAS")
-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")
-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
-part-diagram-047.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN TRASERA: HORQUILLAS DIAGRAMA DE PIEZAS")
-part-diagram-048.webp "FERRARI MONDIAL 3.2 QV (1987) RUEDAS DIAGRAMA DE PIEZAS")
-part-diagram-049.webp "FERRARI MONDIAL 3.2 QV (1987) ENCENDIDO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-050.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE GENERACIÓN ELÉCTRICA DIAGRAMA DE PIEZAS")
-part-diagram-051.webp "FERRARI MONDIAL 3.2 QV (1987) COMPRESOR Y CONTROLES DE AIRE ACONDICIONADO DIAGRAMA DE PIEZAS")
-part-diagram-052.webp "FERRARI MONDIAL 3.2 QV (1987) KIT DE HERRAMIENTAS DIAGRAMA DE PIEZAS")
-part-diagram-053.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMA DE PIEZAS DEL TABLERO DE PEDALES - CONTROL DEL EMBRAGUE (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE - VARIANTES PARA LA VERSIÓN RH D)")
-part-diagram-054.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMA DE PIEZAS DEL TABLERO DE PEDALES - CONTROL DEL EMBRAGUE (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE - VARIANTES PARA LA VERSIÓN RH D)")
-part-diagram-055.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMA DE PIEZAS DEL SISTEMA HIDRÁULICO DE FRENOS Y CONTROL DEL ACELERADOR (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE - VARIANTES PARA LA VERSIÓN RH D)")
-part-diagram-056.webp "FERRARI MONDIAL 3.2 QV (1987) DIAGRAMA DE PIEZAS DEL SISTEMA HIDRÁULICO DE FRENOS Y CONTROL DEL ACELERADOR (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE - VARIANTES PARA LA VERSIÓN RH D)")
-part-diagram-101.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-102.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS INTERIORES SIN ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-103.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS INTERIORES CON ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-104.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS INTERIORES - 3.2 MONDIAL COUPE DIAGRAMA DE PIEZAS")
-part-diagram-105.webp "FERRARI MONDIAL 3.2 QV (1987) CARROCERÍA - ELEMENTOS INTERIORES - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-106.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENTO PARA EQUIPAJE Y PASAJEROS, AISLAMIENTO - 3.2 MONDIAL COUPE - EE. UU. - SA - AUS - CH87 - CH88 EXCLUIDO DIAGRAMA DE PIEZAS")
-part-diagram-107.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMENTO PARA EQUIPAJE Y PASAJEROS, AISLAMIENTO - 3.2 MONDIAL COUPE USA - SA - AUS - CH87 - CH88 DIAGRAMA DE PIEZAS")
-part-diagram-108.webp "FERRARI MONDIAL 3.2 QV (1987) AISLAMIENTO DE COMPARTIMENTOS DE EQUIPAJE Y PASAJEROS - CABRIOLET-USA - EXCLUIDO SA DIAGRAMA DE PIEZAS")
-part-diagram-109.webp "FERRARI MONDIAL 3.2 QV (1987) AISLAMIENTO DE COMPARTIMENTOS PARA EQUIPAJE Y PASAJEROS - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-110.webp "FERRARI MONDIAL 3.2 QV (1987) FRONT COMPARTMENT LID DIAGRAMA DE PIEZAS")
-part-diagram-111.webp "FERRARI MONDIAL 3.2 QV (1987) COMPARTIMIENTO DEL MOTOR Y ALFOMBRAS DIAGRAMA DE PIEZAS")
-part-diagram-112.webp "FERRARI MONDIAL 3.2 QV (1987) TAPA DEL MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-113.webp "FERRARI MONDIAL 3.2 QV (1987) PUERTAS: 3.2 MONDIAL COUPÉ DIAGRAMA DE PIEZAS")
-part-diagram-114.webp "FERRARI MONDIAL 3.2 QV (1987) PUERTAS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-115.webp "FERRARI MONDIAL 3.2 QV (1987) PARACHOQUES, MOLDURAS Y LUCES DIAGRAMA DE PIEZAS")
-part-diagram-116.webp "FERRARI MONDIAL 3.2 QV (1987) ANTEOJOS DIAGRAMA DE PIEZAS")
-part-diagram-117.webp "FERRARI MONDIAL 3.2 QV (1987) ASIENTOS: 3.2 MONDIAL COUPÉ DIAGRAMA DE PIEZAS")
-part-diagram-118.webp "FERRARI MONDIAL 3.2 QV (1987) ASIENTOS - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-119.webp "FERRARI MONDIAL 3.2 QV (1987) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD - 3.2 MONDIAL COUPÉ DIAGRAMA DE PIEZAS")
-part-diagram-120.webp "FERRARI MONDIAL 3.2 QV (1987) TECHO, TÚNEL Y CINTURONES DE SEGURIDAD - CABRIOLET DIAGRAMA DE PIEZAS")
-part-diagram-121.webp "FERRARI MONDIAL 3.2 QV (1987) PANEL DE INSTRUMENTOS DIAGRAMA DE PIEZAS")
-part-diagram-122.webp "FERRARI MONDIAL 3.2 QV (1987) INSTRUMENTS DIAGRAMA DE PIEZAS")
-part-diagram-123.webp "FERRARI MONDIAL 3.2 QV (1987) DISPOSITIVO DE ELEVACIÓN DE FAROS Y FAROS DIAGRAMA DE PIEZAS")
-part-diagram-124.webp "FERRARI MONDIAL 3.2 QV (1987) LIMPIAPARABRISAS Y BOCINAS DIAGRAMA DE PIEZAS")
-part-diagram-125.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ELÉCTRICO DIAGRAMA DE PIEZAS")
-part-diagram-126.webp "FERRARI MONDIAL 3.2 QV (1987) TABLEROS ELÉCTRICOS DIAGRAMA DE PIEZAS")
-part-diagram-127.webp "FERRARI MONDIAL 3.2 QV (1987) CUADROS ELÉCTRICOS SECUNDARIOS: CH88 EXCLUIDOS DIAGRAMA DE PIEZAS")
-part-diagram-128.webp "FERRARI MONDIAL 3.2 QV (1987) TABLEROS ELÉCTRICOS SECUNDARIOS: PARA CH88 DIAGRAMA DE PIEZAS")
-part-diagram-129.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE CALEFACCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-130.webp "FERRARI MONDIAL 3.2 QV (1987) TECHO CORREDIZO - 3.2 MONDIAL COUPÉ DIAGRAMA DE PIEZAS")
-part-diagram-131.webp "FERRARI MONDIAL 3.2 QV (1987) TOP - CABRIOLÉ DIAGRAMA DE PIEZAS")
-part-diagram-001.webp "FERRARI MONDIAL 3.2 QV (1987) MOTOR - CAJA DE CAMBIOS Y SOPORTES DIAGRAMA DE PIEZAS")
-part-diagram-002.webp "FERRARI MONDIAL 3.2 QV (1987) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INYECCIÓN DE AIRE (PARA LA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INYECCIÓN DE AIRE (PARA VERSIÓN CH) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE CONTROL DE EMISIONES ANTIEVAPORATIVAS (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE COMBUSTIBLE Y TUBERÍAS (NO PARA LA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE COMBUSTIBLE Y TUBERÍAS (PARA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (NO PARA LAS VERSIONES DE EE. UU. Y CH87) DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) FUEL DISTRIBUTORS LINES (FOR CH87 VERSION) DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE ESCAPE (NO PARA LAS VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE ESCAPE (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
