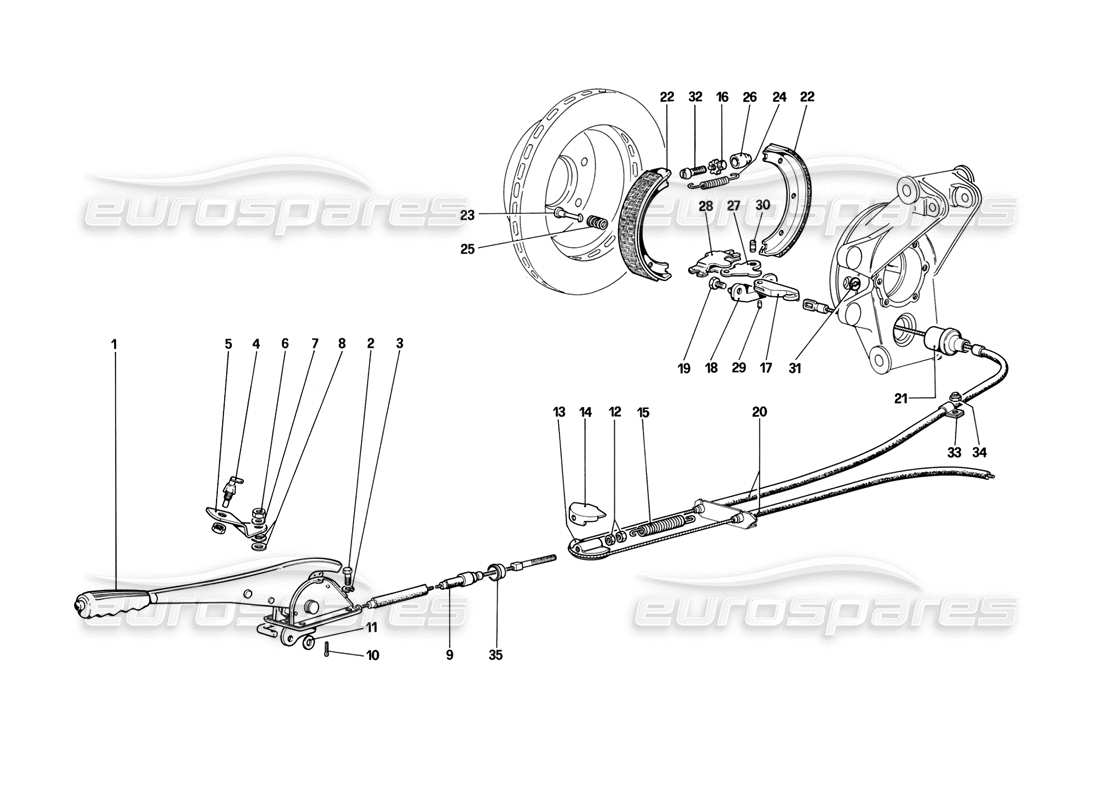

041 - Control de freno manual
Ferrari Mondial 3.2 QV (1987) Hand - Brake Control Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 198375
PALANCA DE FRENO DE MANO
de £374,73
de £374,73
Esta pieza reemplaza el número de pieza. 118548 - and 3 more. Haga clic para ver detalles
# 002
MPN: 10902121
TORNILLO
de £0,71
de £0,71
Esta pieza reemplaza el número de pieza. 20146601
# 003
MPN: 106850
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 10516473 - and 1 more. Haga clic para ver detalles
# 004
MPN: 114318
SWITCH
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 114319
# 005
MPN: 114320
SOPORTE DEL INTERRUPTOR
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 114320 N/L/A
# 006
MPN: 15896411
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 15896401
# 007
MPN: 12605270
Arandela
Sustitución
Sustitución
# 008
MPN: 10519301
Arandela - POSIBLE MONTAJE
de £15,03
de £15,03
Esta pieza reemplaza el número de pieza. 10517377 - and 2 more. Haga clic para ver detalles
# 009
MPN: 118551
CABLE FRONTAL
de £38,98
de £38,98
# 010
MPN: 10796440
PIN DE ESCUPIR
de £18,35
de £18,35
Esta pieza reemplaza el número de pieza. 10796401 - and 1 more. Haga clic para ver detalles
# 011
MPN: 10519601
Arandela
de £0,53
de £0,53
# 012
MPN: 16102311
CONTRATUERCA, ROSCA DERECHA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 16102315
# 013
MPN: 118552
ANCLAJE PARA CABLE TRASERO
de £2,07
de £2,07
# 015
MPN: 104895
RESORTE DE RETORNO
de £3,20
de £3,20
# 016
MPN: 101286
TUERCA
de £23,90
de £23,90
Esta pieza reemplaza el número de pieza. 680544 - and 8 more. Haga clic para ver detalles
# 017
MPN: 105270
HORQUILLA DE MANDO PARA PALANCA INTERIOR
de £16,40
de £16,40
# 018
MPN: 106243
BLOQUE PEQUEÑO
de £108,85
de £108,85
# 019
MPN: 106242
TORNILLO
de £3,48
de £3,48
# 020
MPN: 118550
CABLE DE FRENO DE MANO TRASERO (LHD)
de £71,43
de £71,43
# 020
MPN: 119619
CABLE DE FRENO DE MANO TRASERO (RHD)
de £209,57
de £209,57
# 021
MPN: 105735
TAPA PROTECTORA HORQUILLA
Después del agotamiento utilice no. 132129
# 022
MPN: 134847
ZAPATAS DE FRENO DE MANO
Conjunto de 4 (25 mm)
de £39,59
de £39,59
Esta pieza reemplaza el número de pieza. 101270 - and 2 more. Haga clic para ver detalles
# 023
MPN: 101275
PIN PARA PRIMAVERA
de £8,82
de £8,82
Esta pieza reemplaza el número de pieza. 680515 - and 3 more. Haga clic para ver detalles
# 024
MPN: 101276
MUELLE DE RETORNO PARA ZAPATOS
de £2,48
de £2,48
Esta pieza reemplaza el número de pieza. 680516 - and 8 more. Haga clic para ver detalles
# 025
MPN: 101277
PRIMAVERA
de £1,31
de £1,31
Esta pieza reemplaza el número de pieza. 680517 - and 1 more. Haga clic para ver detalles
# 026
MPN: 101279
ASIENTO PARA TORNILLO DE AJUSTE
de £31,50
de £31,50
# 027
MPN: 101280
PALANCA DE CONTROL INTERIOR
de £28,02
de £28,02
Esta pieza reemplaza el número de pieza. 680538 - and 5 more. Haga clic para ver detalles
# 028
MPN: 101281
PALANCA DE CONTROL EXTERIOR
de £36,85
de £36,85
Esta pieza reemplaza el número de pieza. 680539 - and 5 more. Haga clic para ver detalles
# 029
MPN: 101282
PASADOR FIJACIÓN HORQUILLA A PALANCA INTERIOR
de £12,04
de £12,04
Esta pieza reemplaza el número de pieza. 680540
# 030
MPN: 101283
PIN PARA JUNTA
de £9,05
de £9,05
Esta pieza reemplaza el número de pieza. 680541 - and 1 more. Haga clic para ver detalles
# 031
MPN: 101284
PLATO PARA MUELLE
de £3,04
de £3,04
Esta pieza reemplaza el número de pieza. 680542
# 032
MPN: 101285
TORNILLO
de £18,69
de £18,69
Esta pieza reemplaza el número de pieza. 680543 - and 12 more. Haga clic para ver detalles
# 033
MPN: 10115701
ABRAZADERA
de £0,48
de £0,48
# 033
MPN: 10418501
ABRAZADERA
de £1,18
de £1,18
# 034
MPN: 12575411
TUERCA
Sustitución
Sustitución
# 035
MPN: 118554
BUJE - SÓLO RHD
de £13,76
de £13,76
