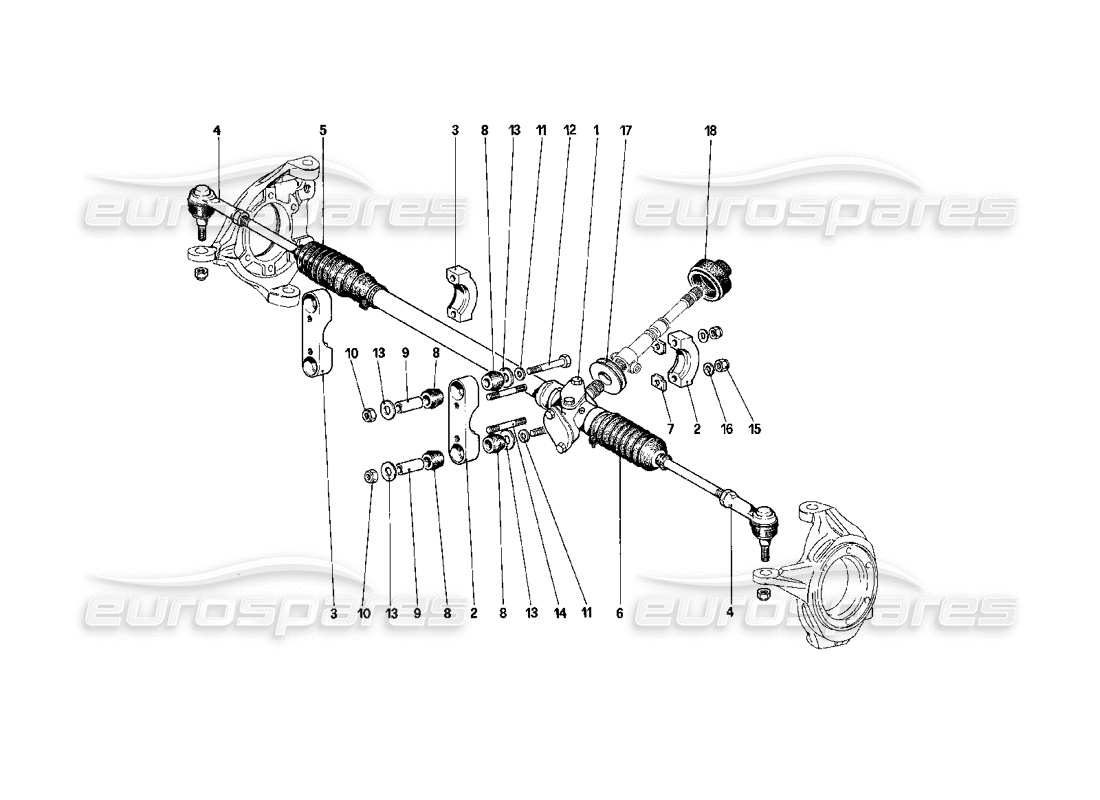

042 - Caja de dirección y varillaje
Ferrari Mondial 3.2 QV (1987) Steering Box and Linkage Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 123913

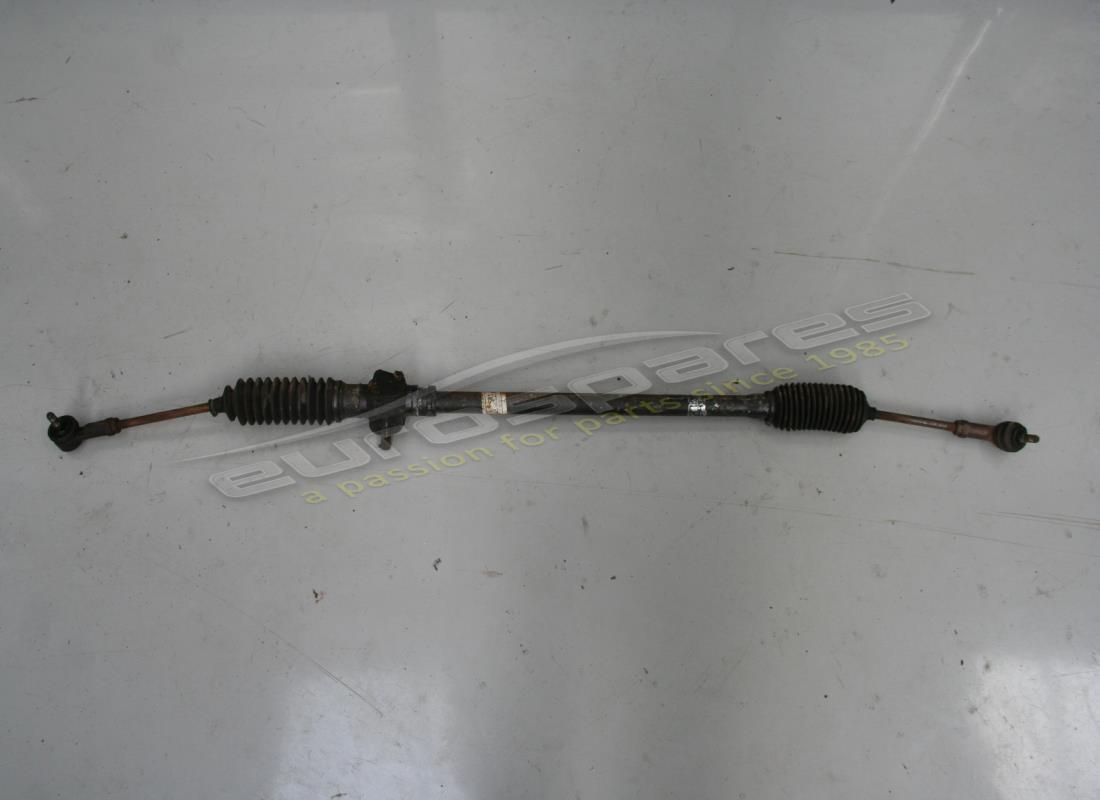

CAJA DE DIRECCIÓN - PARA LHD
Después del agotamiento utilice no. 131687
Sustitución
Sustitución
# 001
MPN: 131688
CAJA DE DIRECCIÓN - PARA RHD
Después del agotamiento utilice no. 131688
de £444,11
de £444,11
Esta pieza reemplaza el número de pieza. 123524 - and 3 more. Haga clic para ver detalles
# 002
MPN: 108241
SOPORTE, LADO PIÑÓN
de £40,01
de £40,01
# 003
MPN: 115493
SOPORTE LADO OPUESTO DEL PIÑÓN
de £33,23
de £33,23
# 004
MPN: 103592
RÓTULA CON TUERCA
de £88,10
de £88,10
# 005
MPN: 115990
FUELLE DERECHO
Para la casilla no. 123913-123914
de £155,41
de £155,41
# 005
MPN: 131650
FUELLE DERECHO
Para la casilla no. 131687-131688
de £88,14
de £88,14
# 006
MPN: 115989
FUELLE IZQUIERDO
Para la casilla no. 123913-123914
de £155,41
de £155,41
# 006
MPN: 131649
LETT FUELLE
Para la casilla no. 131687-131688
de £55,08
de £55,08
# 007
MPN: 108293
ESPACIADOR
de £2,85
de £2,85
Esta pieza reemplaza el número de pieza. 108584
# 007
MPN: 108584
ESPACIADOR
Sustitución
Sustitución
# 008
MPN: 107335
OJAL DE GOMA
de £11,66
de £11,66
# 009
MPN: 108294
TUBO ESPACIADOR
de £47,44
de £47,44
Esta pieza reemplaza el número de pieza. 107336 - and 1 more. Haga clic para ver detalles
# 010
MPN: 104030
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 16104125
# 011
MPN: 10519601
Arandela
de £0,51
de £0,51
# 012
MPN: 16044321
TORNILLO
de £0,29
de £0,29
# 013
MPN: 116413
Arandela
de £0,59
de £0,59
# 014
MPN: 13543821
SEMENTAL
de £1,27
de £1,27
Esta pieza reemplaza el número de pieza. 210x1,25
# 015
MPN: 104030
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 16104125
# 016
MPN: 10519601
Arandela
de £0,51
de £0,51
# 017
MPN: 127284
CUBIERTA DE EXTENSIÓN
de £17,77
de £17,77
# 018
MPN: 127285
ANILLO PARA TAPA
de £2,27
de £2,27
