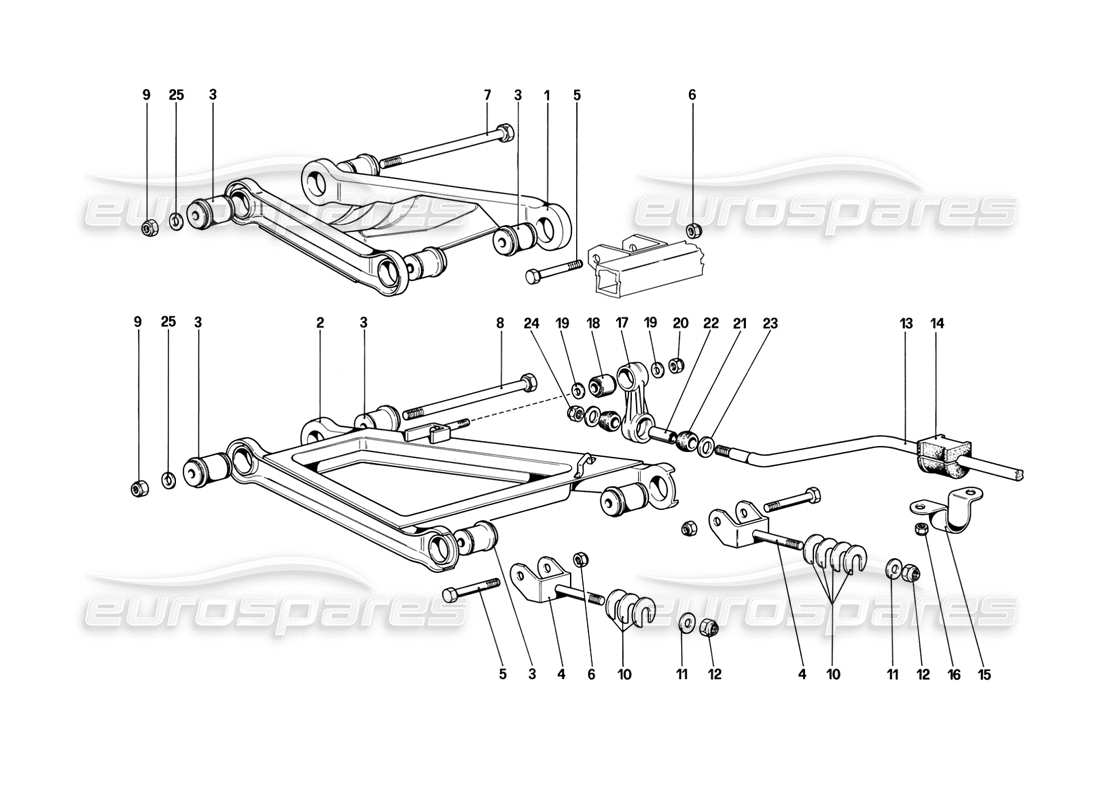

047 - Suspensión trasera: horquillas
Ferrari Mondial 3.2 QV (1987) Rear Suspension - Wishbones Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 115715
PALANCA SUPERIOR IZQUIERDA
de £117,43
de £117,43
# 001
MPN: 115716
PALANCA SUPERIOR, DERECHA
de £108,22
de £108,22
# 002
MPN: 117805
PALANCA BAJA, DERECHA
de £288,09
de £288,09
# 002
MPN: 117806
PALANCA BAJA, IZQUIERDA
de £1.387,73
de £1.387,73
# 003
MPN: 163038
ARBUSTOS
de £48,25
de £48,25
Esta pieza reemplaza el número de pieza. 157701
# 004
MPN: 127641
HORQUILLA INFERIOR
Sustitución
Sustitución
# 005
MPN: 121693
TORNILLO
de £79,23
de £79,23
Esta pieza reemplaza el número de pieza. 127849
# 006
MPN: 148020
TUERCA
de £2,44
de £2,44
Esta pieza reemplaza el número de pieza. 102825 - and 3 more. Haga clic para ver detalles
# 007
MPN: 112439
TORNILLO
de £43,71
de £43,71
# 008
MPN: 112440
TORNILLO
de £30,65
de £30,65
# 009
MPN: 148020
TUERCA
de £2,58
de £2,58
Esta pieza reemplaza el número de pieza. 102825 - and 3 more. Haga clic para ver detalles
# 010
MPN: 101039
LO Ídem, ESPESOR 1 MM.
de £2,06
de £2,06
Esta pieza reemplaza el número de pieza. 107025 - and 1 more. Haga clic para ver detalles
# 010
MPN: 107338
LO Ídem, ESPESOR 1,5 MM.
de £13,98
de £13,98
Esta pieza reemplaza el número de pieza. 107418
# 010
MPN: 107339
LO Ídem, ESPESOR 2 MM.
de £1,23
de £1,23
Esta pieza reemplaza el número de pieza. 107419
# 010
MPN: 107340
CUÑA PARA HORQUILLA INFERIOR DE ESPESOR 2,5 MM.
(posible montaje)
de £1,27
de £1,27
Esta pieza reemplaza el número de pieza. 107420
# 010
MPN: 107341
LO Ídem, ESPESOR 3 MM.
de £4,50
de £4,50
Esta pieza reemplaza el número de pieza. 107421
# 010
MPN: 107342
LO Ídem, ESPESOR 3,25 MM.
de £0,55
de £0,55
Esta pieza reemplaza el número de pieza. 107422
# 011
MPN: 101041
Arandela
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 10730821
# 012
MPN: 150238
TUERCA
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 12575821 - and 2 more. Haga clic para ver detalles
# 013
MPN: 116075
VARILLA ESTABILIZADORA
No para EE. UU. y C7
de £444,15
de £444,15
# 013
MPN: 118119
VARILLA ESTABILIZADORA
Para EE. UU. y C7
de £447,76
de £447,76
# 014
MPN: 110874
ALMOHADILLA
Para EE. UU. y C7
de £12,59
de £12,59
Esta pieza reemplaza el número de pieza. 640878 - and 2 more. Haga clic para ver detalles
# 014
MPN: 116381
ALMOHADILLA
No para EE. UU. y C7
de £106,21
de £106,21
# 015
MPN: 104417
RETENEDOR DE VARILLA
de £20,83
de £20,83
Esta pieza reemplaza el número de pieza. 64429 - and 5 more. Haga clic para ver detalles
# 016
MPN: 12575621
TUERCA
de £1,38
de £1,38
# 017
MPN: 108432
ENLACE DE VARILLA
de £141,14
de £141,14
Esta pieza reemplaza el número de pieza. 107334 - and 5 more. Haga clic para ver detalles
# 018
MPN: 100773
SILENTBLOCK PARA ENLACE
de £19,62
de £19,62
Esta pieza reemplaza el número de pieza. 60220 - and 1 more. Haga clic para ver detalles
# 019
MPN: 108913
CALCE
de £11,68
de £11,68
# 020
MPN: 148020
TUERCA
de £2,65
de £2,65
Esta pieza reemplaza el número de pieza. 102825 - and 3 more. Haga clic para ver detalles
# 021
MPN: 107335
OJAL DE GOMA
Tipo de servicio pesado: reemplazar como conjunto
de £11,22
de £11,22
# 022
MPN: 108294
TUBO ESPACIADOR
de £47,44
de £47,44
Esta pieza reemplaza el número de pieza. 107336 - and 1 more. Haga clic para ver detalles
# 023
MPN: 117285
Arandela
de £1,07
de £1,07
# 024
MPN: 101139
TUERCA
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 16104425
# 025
MPN: 106616
Arandela
Sustitución
Sustitución
-part-diagram-003.webp "FERRARI MONDIAL 3.2 QV (1987) CIGÜEÑAL - BIELAS Y PISTONES DIAGRAMA DE PIEZAS")
-part-diagram-004.webp "FERRARI MONDIAL 3.2 QV (1987) ESPACIADOR DE CARCASA DE VOLANTE Y EMBRAGUE DIAGRAMA DE PIEZAS")
-part-diagram-005.webp "FERRARI MONDIAL 3.2 QV (1987) CULATA (DERECHA) DIAGRAMA DE PIEZAS")
-part-diagram-006.webp "FERRARI MONDIAL 3.2 QV (1987) CULATA (IZQUIERDA) DIAGRAMA DE PIEZAS")
-part-diagram-007.webp "FERRARI MONDIAL 3.2 QV (1987) TIMING SYSTEM - TAPPETS DIAGRAMA DE PIEZAS")
-part-diagram-008.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE SINCRONIZACIÓN - CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-009.webp "FERRARI MONDIAL 3.2 QV (1987) INYECCIÓN DE AIRE (PARA LA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-010.webp "FERRARI MONDIAL 3.2 QV (1987) INYECCIÓN DE AIRE (PARA VERSIÓN CH) DIAGRAMA DE PIEZAS")
-part-diagram-011.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE CONTROL DE EMISIONES ANTIEVAPORATIVAS (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-012.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE COMBUSTIBLE Y TUBERÍAS (NO PARA LA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-013.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE COMBUSTIBLE Y TUBERÍAS (PARA VERSIÓN ESTADOUNIDENSE) DIAGRAMA DE PIEZAS")
-part-diagram-014.webp "FERRARI MONDIAL 3.2 QV (1987) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (NO PARA LAS VERSIONES DE EE. UU. Y CH87) DIAGRAMA DE PIEZAS")
-part-diagram-015.webp "FERRARI MONDIAL 3.2 QV (1987) LÍNEAS DE DISTRIBUIDORES DE COMBUSTIBLE (PARA LA VERSIÓN DE EE. UU.) DIAGRAMA DE PIEZAS")
-part-diagram-016.webp "FERRARI MONDIAL 3.2 QV (1987) FUEL DISTRIBUTORS LINES (FOR CH87 VERSION) DIAGRAMA DE PIEZAS")
-part-diagram-017.webp "FERRARI MONDIAL 3.2 QV (1987) AIR INTAKE AND MANIFOLDS DIAGRAMA DE PIEZAS")
-part-diagram-018.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA Y VARILLAJE DEL ACELERADOR DIAGRAMA DE PIEZAS")
-part-diagram-019.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE ESCAPE (NO PARA LAS VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-020.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE ESCAPE (PARA VERSIONES DE EE. UU. Y SA) DIAGRAMA DE PIEZAS")
-part-diagram-021.webp "FERRARI MONDIAL 3.2 QV (1987) GOLPE - POR SISTEMA DIAGRAMA DE PIEZAS")
-part-diagram-022.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE LUBRICACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-023.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE REFRIGERACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-024.webp "FERRARI MONDIAL 3.2 QV (1987) BOMBA DE AGUA Y TUBERÍAS DIAGRAMA DE PIEZAS")
-part-diagram-025.webp "FERRARI MONDIAL 3.2 QV (1987) EMBRAGUE Y CONTROLES DIAGRAMA DE PIEZAS")
-part-diagram-026.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE LIBERACIÓN DEL EMBRAGUE (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-027.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE LIBERACIÓN DEL EMBRAGUE (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-028.webp "FERRARI MONDIAL 3.2 QV (1987) TRANSMISIÓN DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-029.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA DE CAMBIOS: CARCASA DEL DIFERENCIAL Y CÁRTER DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-030.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRANAJES DEL EJE PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-031.webp "FERRARI MONDIAL 3.2 QV (1987) ENGRANAJES DEL EJE DE COLOCACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-032.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLES INTERNOS DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-033.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROLES EXTERIORES DE LA CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")
-part-diagram-034.webp "FERRARI MONDIAL 3.2 QV (1987) DIFERENCIAL Y SEMIEJES DIAGRAMA DE PIEZAS")
-part-diagram-035.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO DE FRENOS (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-036.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO DE FRENOS (PARA AUTOMÓVILES CON SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-037.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA HIDRÁULICO ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-038.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA DE FRENOS (PARA AUTOMÓVILES SIN SISTEMA ANTIDESLIZANTE) DIAGRAMA DE PIEZAS")
-part-diagram-039.webp "FERRARI MONDIAL 3.2 QV (1987) SISTEMA ANTIDESLIZANTE DIAGRAMA DE PIEZAS")
-part-diagram-040.webp "FERRARI MONDIAL 3.2 QV (1987) PINZAS PARA FRENOS DELANTEROS Y TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-041.webp "FERRARI MONDIAL 3.2 QV (1987) CONTROL DE FRENO MANUAL DIAGRAMA DE PIEZAS")

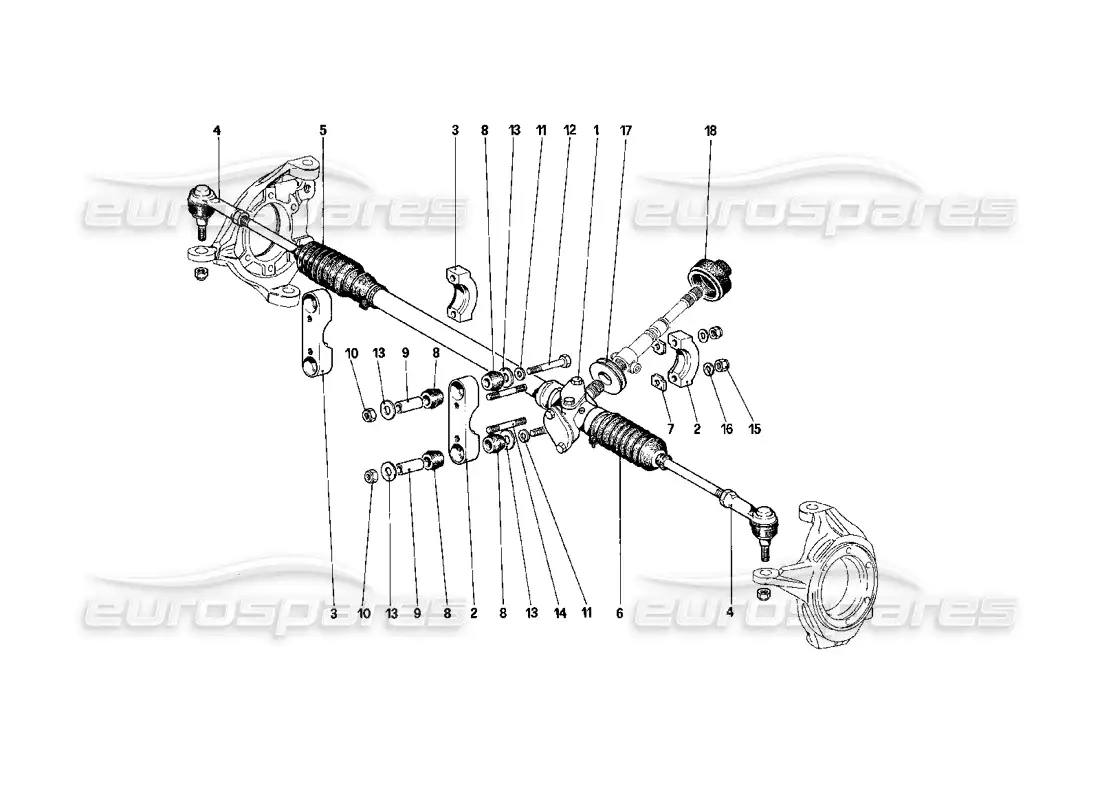

-part-diagram-042.webp "FERRARI MONDIAL 3.2 QV (1987) CAJA DE DIRECCIÓN Y VARILLAJE DIAGRAMA DE PIEZAS")

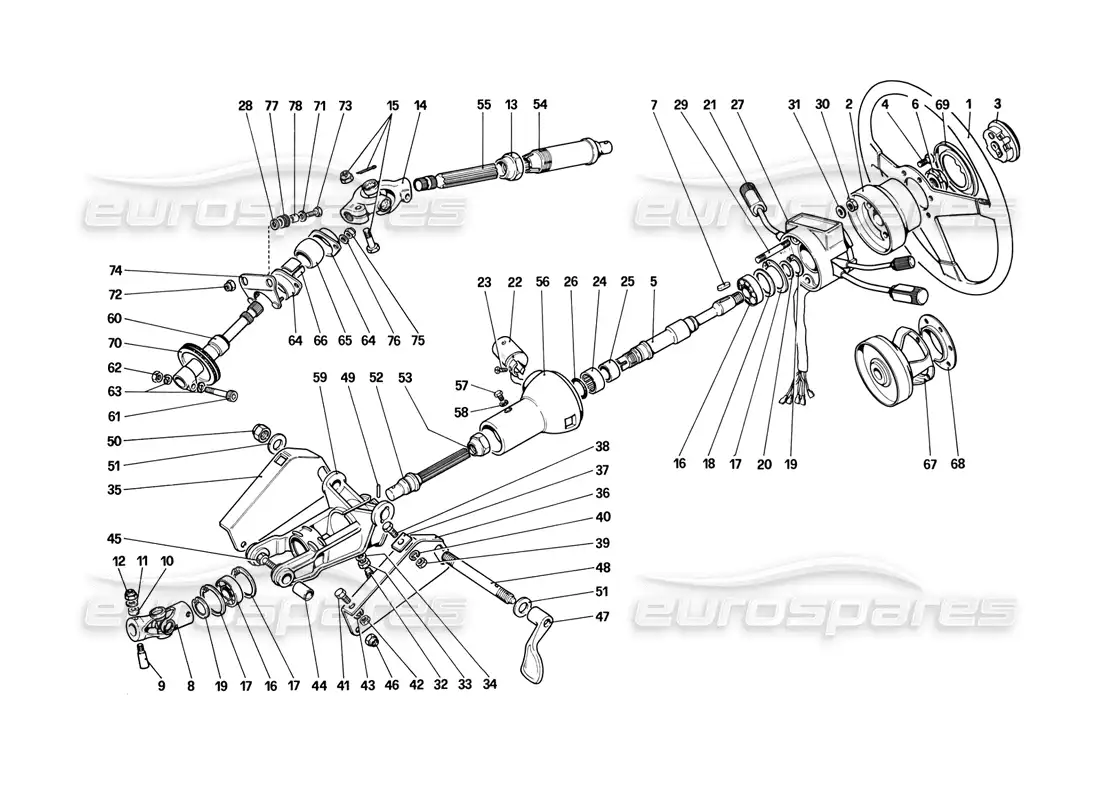

-part-diagram-043.webp "FERRARI MONDIAL 3.2 QV (1987) COLUMNA DE DIRECCIÓN DIAGRAMA DE PIEZAS")

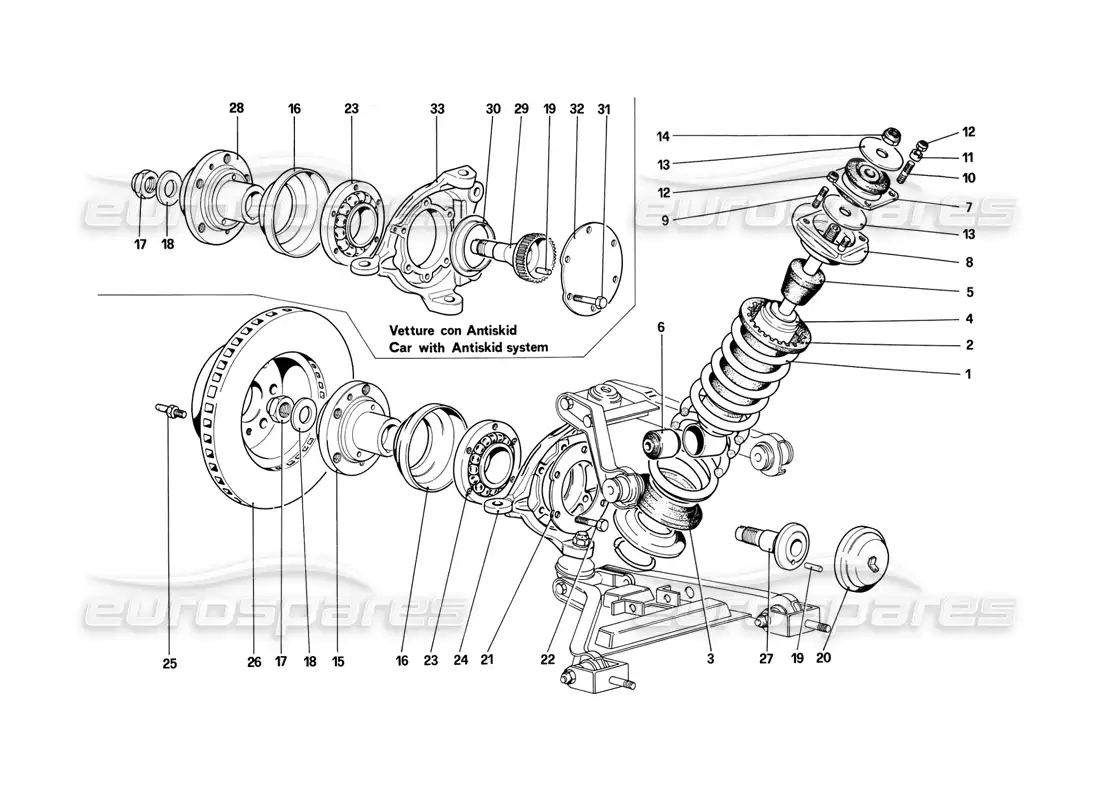

-part-diagram-044.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN DELANTERA - AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")

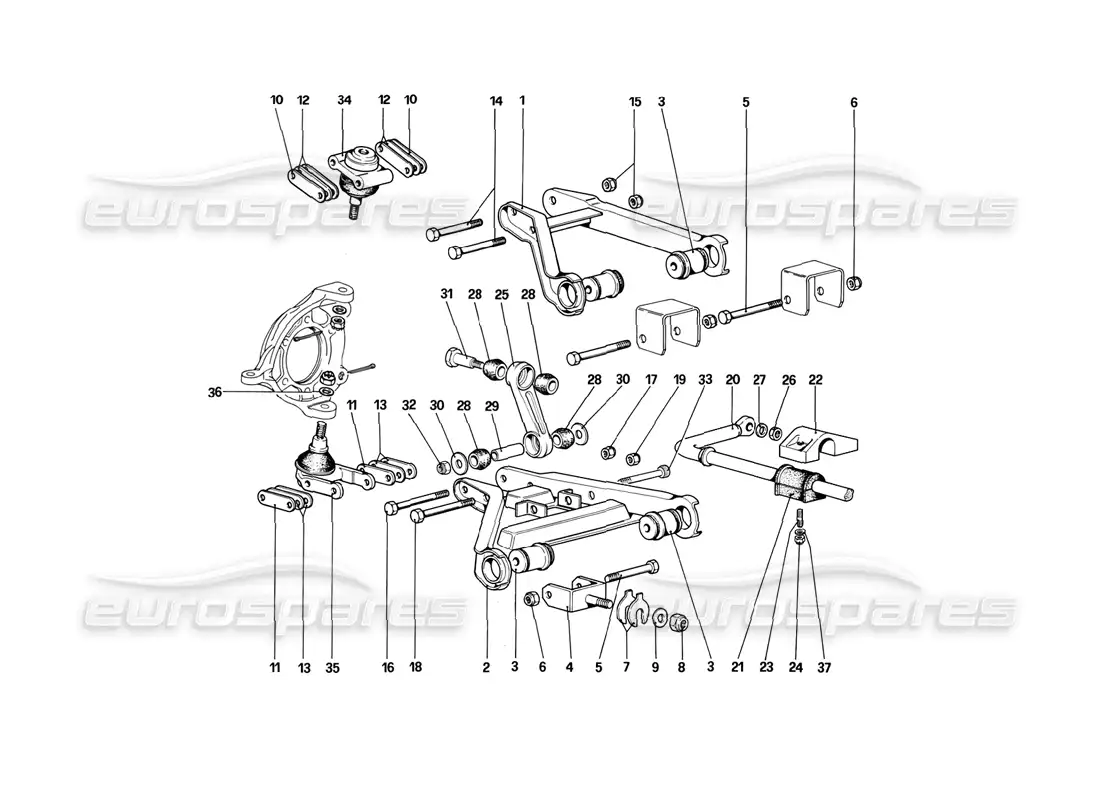

-part-diagram-045.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN DELANTERA - HORQUILLAS DIAGRAMA DE PIEZAS")

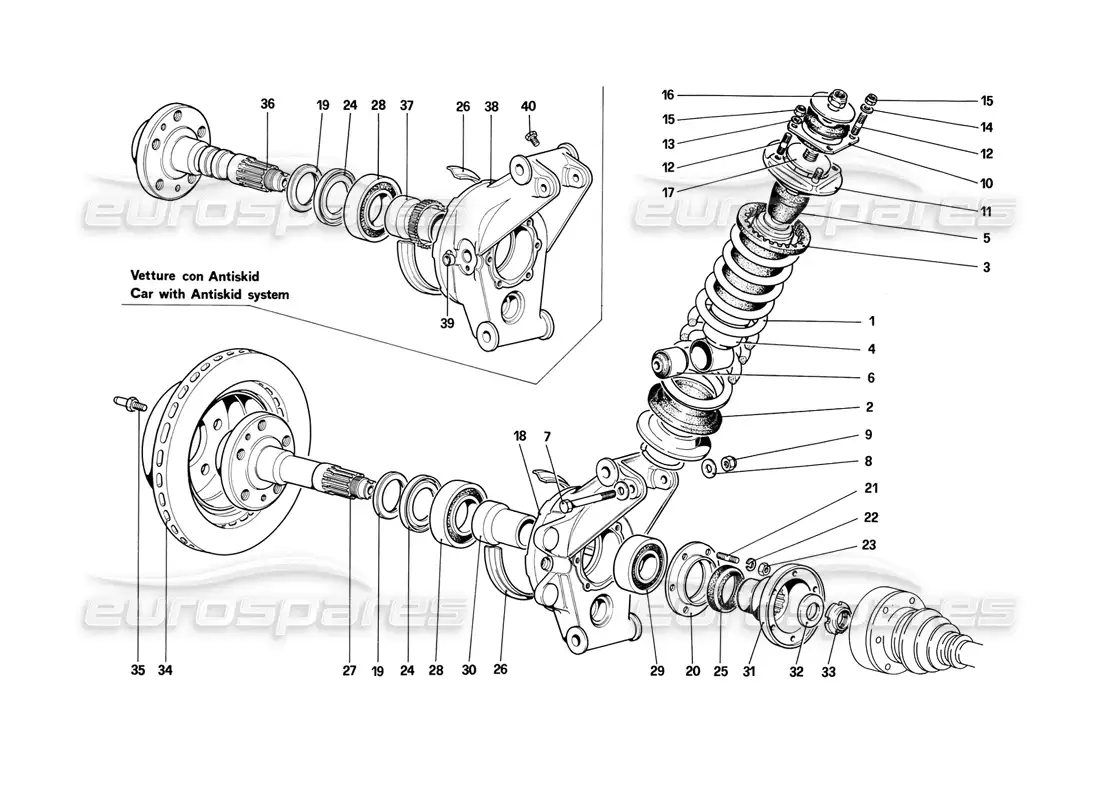

-part-diagram-046.webp "FERRARI MONDIAL 3.2 QV (1987) SUSPENSIÓN TRASERA: AMORTIGUADOR Y DISCO DE FRENO DIAGRAMA DE PIEZAS")
