130 - Techo corredizo - 3.2 Mondial Coupé

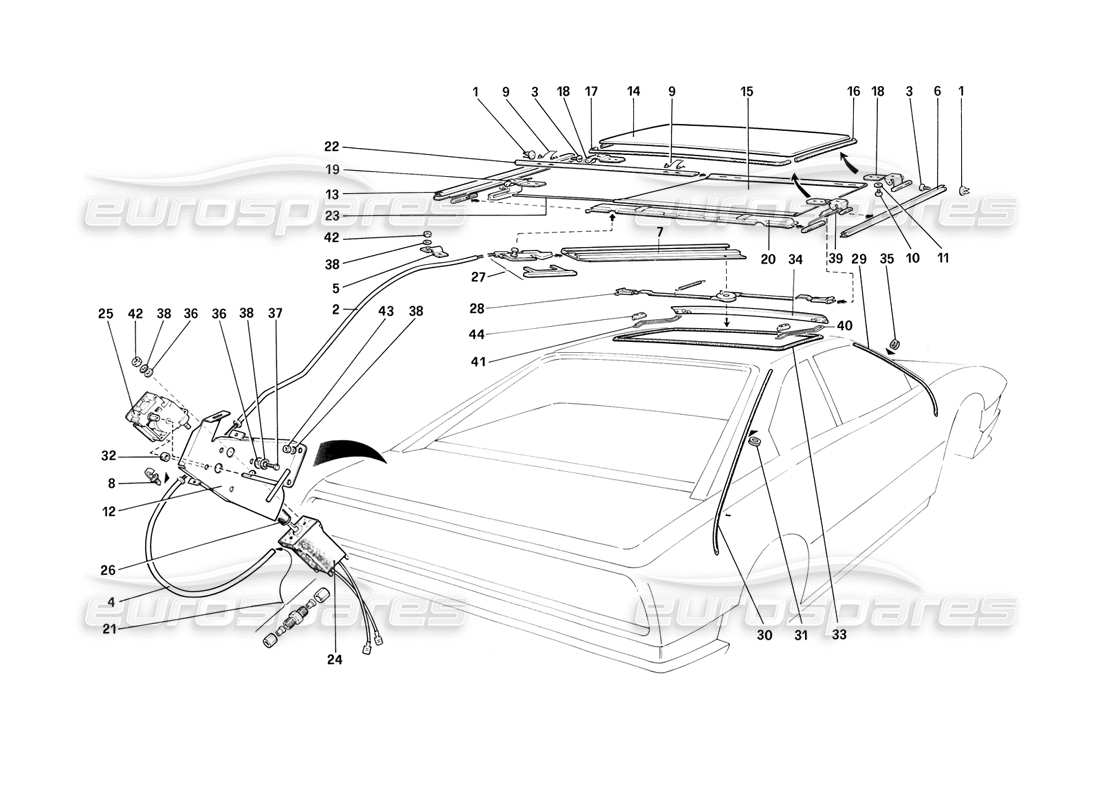

Ferrari Mondial 3.2 QV (1987) Sun Roof - 3.2 Mondial Coupe Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 60911800
TORNILLO DE TUERCA
de £0,47
de £0,47
# 002
MPN: 60911700
TUBO
HASTA 75038
de £109,77
de £109,77
# 002
MPN: 62447100
TUBO
DE 75039
de £98,21
de £98,21
# 003
MPN: 60911900
TORNILLO
de £0,47
de £0,47
# 004
MPN: 60970400
TUBO
HASTA 75038
de £69,79
de £69,79
Esta pieza reemplaza el número de pieza. 60916000
# 004
MPN: 62447000
TUBO
DE 75039
de £159,93
de £159,93
# 005
MPN: 60916100
soporte
de £6,58
de £6,58
# 006
MPN: 60964700
GUÍA FRONTAL DERECHA
de £4,02
de £4,02
# 007
MPN: 61310500
GUÍA
de £12,05
de £12,05
# 008
MPN: 14573480
ACORTAR
de £0,71
de £0,71
# 009
MPN: 60963800
DETENER LA PRIMAVERA
de £74,97
de £74,97
# 010
MPN: 60965100
TORNILLO PARA PLACA DELANTERA Y TRASERA
de £0,47
de £0,47
# 011
MPN: 60965200
Arandela DE RESORTE
de £0,47
de £0,47
# 012
MPN: 60917300
SOPORTE PARA MOTORES
HASTA 75038
de £70,64
de £70,64
# 012
MPN: 62446600
SOPORTE PARA MOTORES
DE 75039
de £41,40
de £41,40
# 013
MPN: 60964600
GUIA DELANTERA IZQUIERDA
de £21,74
de £21,74
# 014
MPN: 60913300
TECHO CORREDIZO, COMPLETO
de £379,83
de £379,83
# 015
MPN: 61030000
CUBIERTA INTERIOR
de £610,61
de £610,61
# 016
MPN: 60963100
JUNTA DELANTERA LATERAL
de £274,44
de £274,44
# 017
MPN: 60963200
JUNTA TRASERA
de £68,04
de £68,04
# 018
MPN: 60963500
PLACA GUÍA FRONTAL
de £405,02
de £405,02
# 019
MPN: 60963600
PLACA GUÍA TRASERA IZQUIERDA
de £240,51
de £240,51
# 020
MPN: 60913600
TRAVESÍA MÓVIL
de £58,11
de £58,11
# 021
MPN: 60964900
TERMINALES DE CABLES
de £40,84
de £40,84
# 022
MPN: 60963900
GUÍA
de £213,63
de £213,63
Esta pieza reemplaza el número de pieza. 60653100
# 023
MPN: 60964000
VARA
de £3,72
de £3,72
# 024
MPN: 60964200

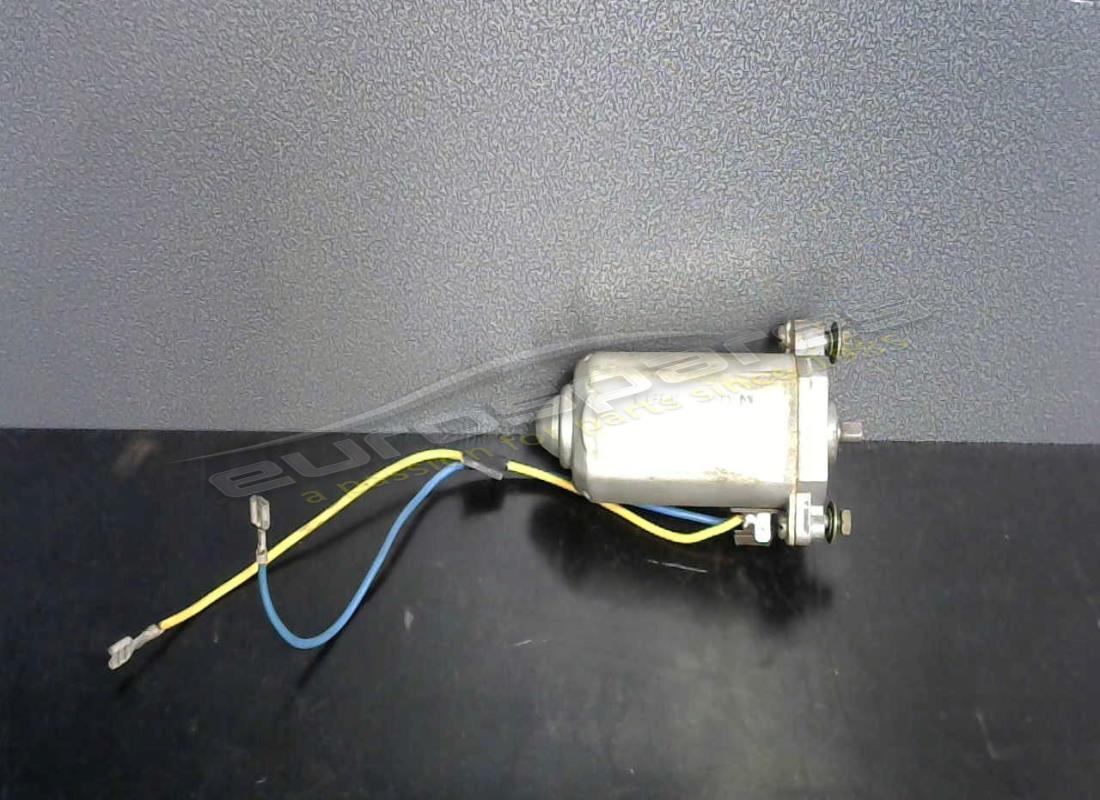

MOTOR
HASTA 75038
de £372,89
de £372,89
# 024
MPN: 62446800
MOTOR
DE 75039
de £973,70
de £973,70
Esta pieza reemplaza el número de pieza 60964200 que tenemos en stock. - and 1 more. Haga clic para ver detalles
# 025
MPN: 60964300
ENGRANAJE REDUCTOR
HASTA 75038
Sustitución
Sustitución
# 026
MPN: 60964400
ACOPLAMIENTO FLEXIBLE
HASTA 75038
de £34,27
de £34,27
# 027
MPN: 60970200
CABLE
de £3.590,33
de £3.590,33
Esta pieza reemplaza el número de pieza. 60964500
# 028
MPN: 60976600
LEVERAGE
de £406,23
de £406,23
# 029
MPN: 60915600
TUBO DE DRENAJE DELANTERO
de £7,68
de £7,68
# 030
MPN: 60915700
TUBO DE DRENAJE TRASERO
de £3,85
de £3,85
# 031
MPN: 10396680
ANILLO AISLANTE PARA TUBOS TRASEROS
de £1,11
de £1,11
# 032
MPN: 60915800
ESPACIADOR
HASTA 75038
de £4,29
de £4,29
# 033
MPN: 60962900
empaquetadura
de £60,26
de £60,26
# 034
MPN: 61105200
SPOILER
Sustitución
Sustitución
# 035
MPN: 10396280
ANILLO AISLANTE PARA TUBOS FRONTALES
de £1,73
de £1,73
# 036
MPN: 12638101
Arandela
de £0,71
de £0,71
# 037
MPN: 10978221
TORNILLO
HASTA 75038
de £1,14
de £1,14
Esta pieza reemplaza el número de pieza. 10978224
# 038
MPN: 10615371
Arandela
Sustitución
Sustitución
# 039
MPN: 60963700
PLACA GUÍA TRASERA DERECHA
de £221,66
de £221,66
# 040
MPN: 61105400
MUELLE DERECHO
de £28,83
de £28,83
# 041
MPN: 61105300
RESORTE IZQUIERDO
de £21,32
de £21,32
# 042
MPN: 15896411
TUERCA
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 15896401
# 043
MPN: 12574211
TUERCA
de £0,71
de £0,71
# 044
MPN: 61105600
soporte
