131 - Top - Cabriolé

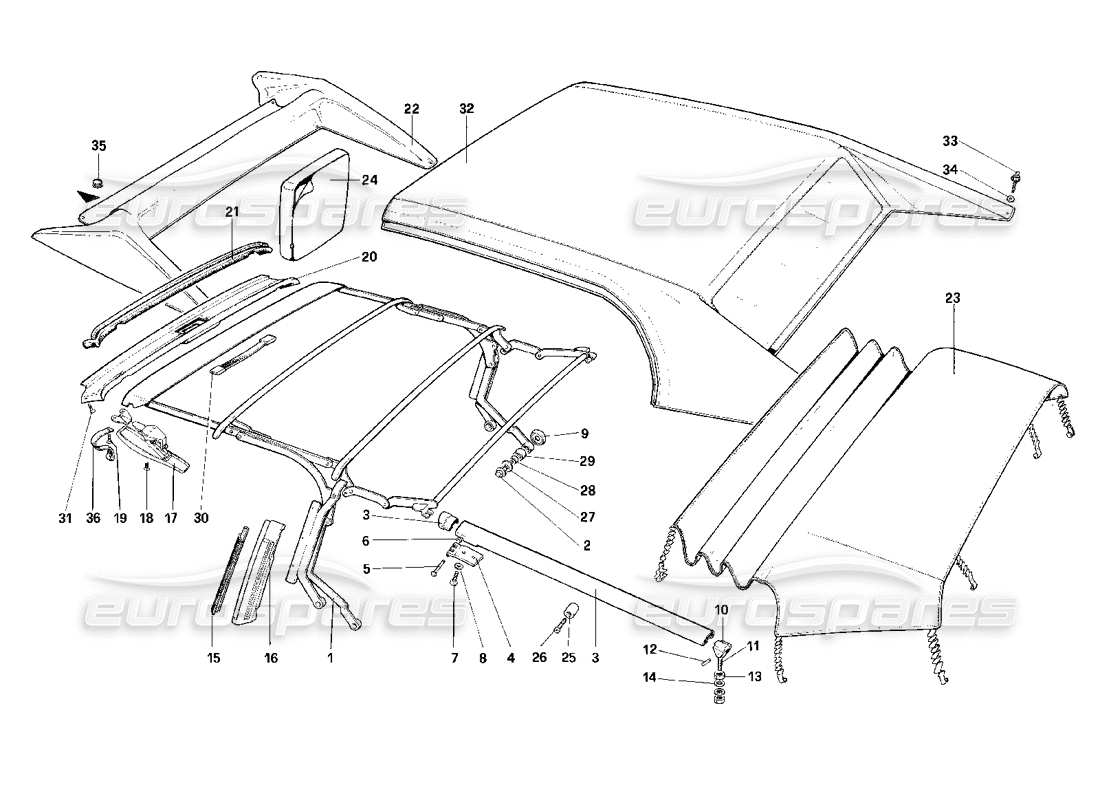

Ferrari Mondial 3.2 QV (1987) Top - Cabriolet Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas

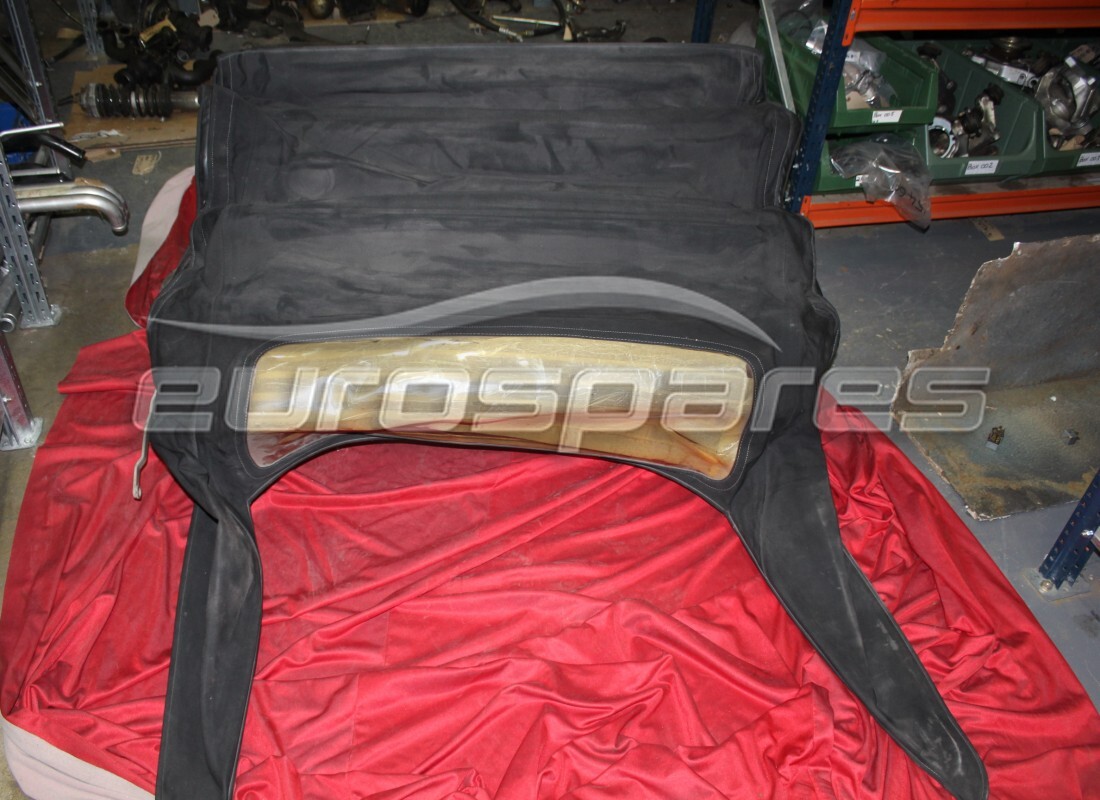

# 001
MPN: 61712700
MARCO SUPERIOR CON TELA NEGRA
Para cubierta superior de piel
de £1.312,50
de £1.312,50
Esta pieza reemplaza el número de pieza. 61246900 - and 3 more. Haga clic para ver detalles
# 001
MPN: 61712700/A
MARCO DEL TECHO
SOLO MARCO
# 001
MPN: 61826100
MARCO SUPERIOR CON TELA AZUL
Para cubierta superior de tela
Sustitución
Sustitución
# 001
MPN: 61826700
MARCO SUPERIOR CON TELA NEGRA
Para cubierta superior de tela
de £1.254,75
de £1.254,75
# 001
MPN: 61827200
MARCO SUPERIOR CON TELA AZUL
Para cubierta superior de piel
de £4.011,00
de £4.011,00
Esta pieza reemplaza el número de pieza. 61826100 - and 1 more. Haga clic para ver detalles
# 002
MPN: 61424100
TORNILLO
de £1,60
de £1,60
# 003
MPN: 61298100
TENSOR DE ALETAS DERECHO CON EXTREMO
de £105,33
de £105,33
# 003
MPN: 61298200
TENSOR DE ALETAS IZQUIERDA CON EXTREMO
de £127,00
de £127,00
# 004
MPN: 61305800
BISAGRA IZQUIERDA
de £11,86
de £11,86
# 004
MPN: 61333800
BISAGRA DERECHA
de £11,86
de £11,86
# 005
MPN: 40028904
ALFILER
de £5,68
de £5,68
# 006
MPN: 11065476
ANILLO VIDENTE
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 11065470
# 007
MPN: 60801600
TORNILLO
de £0,47
de £0,47
# 008
MPN: 106850
Arandela
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 10516473 - and 1 more. Haga clic para ver detalles
# 009
MPN: 61425200
empaquetadura
de £41,14
de £41,14
# 010
MPN: 61306600
DESLIZAR
de £8,78
de £8,78
# 011
MPN: 61306700
UNIBOLA
de £91,99
de £91,99
# 012
MPN: 61306800
ALFILER
de £7,19
de £7,19
# 013
MPN: 10788511
TUERCA
de £0,47
de £0,47
# 014
MPN: 12642021
Arandela
Sustitución
Sustitución
# 015
MPN: 61411300
empaquetadura
de £430,22
de £430,22
# 016
MPN: 61720300
PILAR DERECHO
de £316,53
de £316,53
Esta pieza reemplaza el número de pieza. 61250200 - and 3 more. Haga clic para ver detalles
# 016
MPN: 61720400
PILAR IZQUIERDO
de £307,57
de £307,57
Esta pieza reemplaza el número de pieza. 61372200 - and 2 more. Haga clic para ver detalles
# 017
MPN: 61758500
GANCHO PARA CIERRE SUPERIOR
de £339,44
de £339,44
Esta pieza reemplaza el número de pieza. 61252000 - and 1 more. Haga clic para ver detalles
# 018
MPN: 13301417
TORNILLO
de £3,35
de £3,35
# 019
MPN: 13299517
TORNILLO
de £0,47
de £0,47
# 020
MPN: 61236300
PARABRISAS MARCO SUPERIOR
de £438,26
de £438,26
# 021
MPN: 61322600
empaquetadura
de £413,48
de £413,48
# 022
MPN: 61251200
FUNDA SUPERIOR DE TELA
de £2.292,71
de £2.292,71
# 022
MPN: 61711300
CUBIERTA SUPERIOR DE PIEL OPCIONAL
de £2.344,88
de £2.344,88
Esta pieza reemplaza el número de pieza. 617113..
# 023
MPN: 61251400
CUBIERTA DE LONA
Sólo EE.UU.
de £1.975,00
de £1.975,00
# 024
MPN: 61368600
BOLSA PARA TAPA SUPERIOR
de £585,03
de £585,03
Esta pieza reemplaza el número de pieza. 613686..
# 025
MPN: 61302600
RODILLO
de £14,98
de £14,98
# 026
MPN: 61402100
TORNILLO
de £1,37
de £1,37
# 027
MPN: 12642006
Arandela
Sustitución
Sustitución
# 028
MPN: 61758900
ESPACIADOR
de £1,85
de £1,85
# 029
MPN: 101677
RODAMIENTO DE RODILLOS
de £2,10
de £2,10
# 030
MPN: 61758400
MANEJAR
de £43,65
de £43,65
# 031
MPN: 13310917
TORNILLO
de £0,47
de £0,47
# 032
MPN: 61250700
TELA NEGRA PARA FUNDA SUPERIOR DE TELA
Sustitución
Sustitución
# 032
MPN: 61250701
TELA AZUL PARA FUNDA SUPERIOR DE TELA
Sustitución
Sustitución
# 032
MPN: 61711200
TELA NEGRA PARA FUNDA SUPERIOR DE PIEL
de £2.615,90
de £2.615,90
Esta pieza reemplaza el número de pieza. 61250700
# 032
MPN: 61711201
TELA AZUL PARA FUNDA SUPERIOR PIEL
de £3.049,49
de £3.049,49
Esta pieza reemplaza el número de pieza. 61250701
# 033
MPN: 60271806
ALFILER
de £10,84
de £10,84
Esta pieza reemplaza el número de pieza. 61632100
# 034
MPN: 61195300
Arandela
de £0,71
de £0,71
# 035
MPN: 60727200
POMO PARA TAPA
de £19,46
de £19,46
Esta pieza reemplaza el número de pieza. 60084506
# 036
MPN: 61759000
CORREA
de £64,50
de £64,50
