ferrari mondial 3.4 t coupe/cabrio túnel - estructuras y revestimientos - cabriolet diagrama de piezas

121 - Túnel - Estructuras y Revestimientos - Cabriolet

Ferrari Mondial 3.4 t Coupe/Cabrio Tunnel - Framework and Linings - Cabriolet Diagrama de piezas

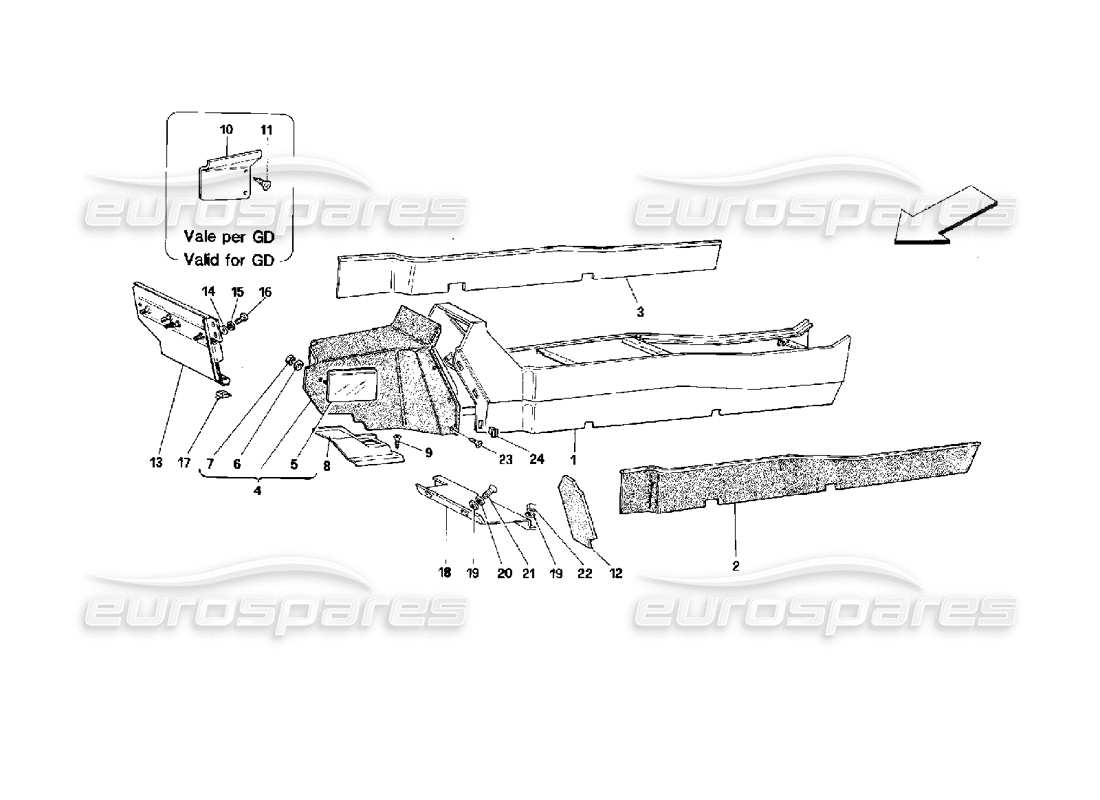

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                  #
                                  Número de pieza
                                  Descripción
                                  Precio
                                  # 001
                                  MPN: 626650..
                                  Túnel revestido
                                  - Válido para GS - No para USA y J
                                  Sustitución
                                  Sustitución
                                  # 001
                                  MPN: 626895..
                                  Túnel revestido
                                  - Válido para GS - Válido para USA y J
                                  Sustitución
                                  Sustitución
                                  # 001
                                  MPN: 628204..
                                  Túnel revestido
                                  - Válido para GD
                                  Sustitución
                                  Sustitución
                                  # 001
                                  MPN: 628640..
                                  Revestimientos laterales izquierdo
                                  Sustitución
                                  Sustitución
                                  # 001
                                  MPN: 628641..
                                  Revestimientos laterales derechos
                                  Sustitución
                                  Sustitución
                                  # 002
                                  MPN: 626454..
                                  Túnel de alfombra LH
                                  Sustitución
                                  Sustitución
                                  # 003
                                  MPN: 626457..
                                  Túnel de alfombra RH
                                  Sustitución
                                  Sustitución
                                  # 004
                                  MPN: 625231..
                                  Revestimiento del túnel delantero
                                  - Válido para GS
                                  Sustitución
                                  Sustitución
                                  # 004
                                  MPN: 625681..
                                  Túnel frontal revestido
                                  - Válido para GS - No para EE. UU. 4P y J
                                  Sustitución
                                  Sustitución
                                  # 004
                                  MPN: 628103..
                                  Túnel frontal revestido
                                  - Válido para GD
                                  Sustitución
                                  Sustitución
                                  # 004
                                  MPN: 628131..
                                  Revestimiento del túnel delantero
                                  - Válido para GD
                                  Sustitución
                                  Sustitución
                                  # 004
                                  MPN: 629138..
                                  Túnel frontal revestido
                                  - Válido para GS - Válido para USA 4P y J
                                  # 005
                                  MPN: 61120800
                                  PROTECCIÓN DEL TÚNEL DELANTERO
                                  - Válido para GS
                                  de £4,90
                                  de £4,90
                                  # 005
                                  MPN: 61124100
                                  PROTECCIÓN DEL TÚNEL DELANTERO
                                  - Válido para GD
                                  de £29,28
                                  de £29,28
                                  # 006
                                  MPN: 12638101
                                  Arandela
                                  de £0,71
                                  de £0,71
                                  # 007
                                  MPN: 12577811
                                  TUERCA
                                  Sustitución
                                  Sustitución
                                  # 008
                                  MPN: 61066900
                                  CUBIERTA DEL PEDAL DEL ACELERADOR
                                  - Válido para GS
                                  de £22,07
                                  de £22,07
                                  # 008
                                  MPN: 61112800
                                  CUBIERTA DEL PEDAL DEL ACELERADOR
                                  - Válido para GD
                                  de £84,90
                                  de £84,90
                                  # 009
                                  MPN: 15902678
                                  TORNILLO
                                  de £0,53
                                  de £0,53
                                  # 010
                                  MPN: 62858900
                                  PROTECCIÓN LATERAL DEL ACELERADOR
                                  - Válido para GD
                                  de £60,02
                                  de £60,02
                                  # 011
                                  MPN: 15671402
                                  TORNILLO
                                  de £0,47
                                  de £0,47
                                  # 012
                                  MPN: 62661900
                                  PROTECCIÓN DEL REPOSAPIÉS
                                  - Válido para GS
                                  de £46,82
                                  de £46,82
                                  Esta pieza reemplaza el número de pieza. 62619000
                                  # 012
                                  MPN: 62840600
                                  PROTECCIÓN DEL REPOSAPIÉS
                                  - Válido para GD
                                  de £9,43
                                  de £9,43
                                  # 013
                                  MPN: 62532500
                                  REPOSAPIÉS LADO DEL PASAJERO
                                  - Válido para GS
                                  de £54,34
                                  de £54,34
                                  # 013
                                  MPN: 62802700
                                  REPOSAPIÉS LADO DEL PASAJERO
                                  - Válido para GD
                                  de £44,60
                                  de £44,60
                                  # 014
                                  MPN: 12643724
                                  Arandela
                                  de £0,47
                                  de £0,47
                                  Esta pieza reemplaza el número de pieza. 109684 - and 4 more. Haga clic para ver detalles
                                  # 015
                                  MPN: 10615471
                                  Arandela
                                  Sustitución
                                  Sustitución
                                  # 016
                                  MPN: 62926700
                                  TORNILLO
                                  de £0,71
                                  de £0,71
                                  Esta pieza reemplaza el número de pieza 13276470 que tenemos en stock. - and 1 more. Haga clic para ver detalles
                                  # 017
                                  MPN: 60659100
                                  TUERCA
                                  de £0,47
                                  de £0,47
                                  Esta pieza reemplaza el número de pieza. 0-166-1-039-50 - and 1 more. Haga clic para ver detalles
                                  # 018
                                  MPN: 61151600
                                  REPOSAPIÉS LADO DEL CONDUCTOR
                                  - Válido para GD
                                  de £21,42
                                  de £21,42
                                  # 019
                                  MPN: 10519401
                                  Arandela
                                  de £0,71
                                  de £0,71
                                  # 020
                                  MPN: 10615471
                                  Arandela
                                  Sustitución
                                  Sustitución
                                  # 021
                                  MPN: 10902011
                                  TORNILLO
                                  de £1,08
                                  de £1,08
                                  Esta pieza reemplaza el número de pieza. 10902411
                                  # 022
                                  MPN: 102948
                                  TUERCA
                                  de £0,47
                                  de £0,47
                                  Esta pieza reemplaza el número de pieza. 12574211 - and 3 more. Haga clic para ver detalles
                                  # 023
                                  MPN: 15687378
                                  TORNILLO
                                  Sustitución
                                  Sustitución
                                  Esta pieza reemplaza el número de pieza 15782701 que tenemos en stock.
                                  # 024
                                  MPN: 62551200
                                  BLOQUEAR
                                  de £0,47
                                  de £0,47
