ferrari mondial 3.4 t coupe/cabrio panel diagrama de piezas

122 - Panel

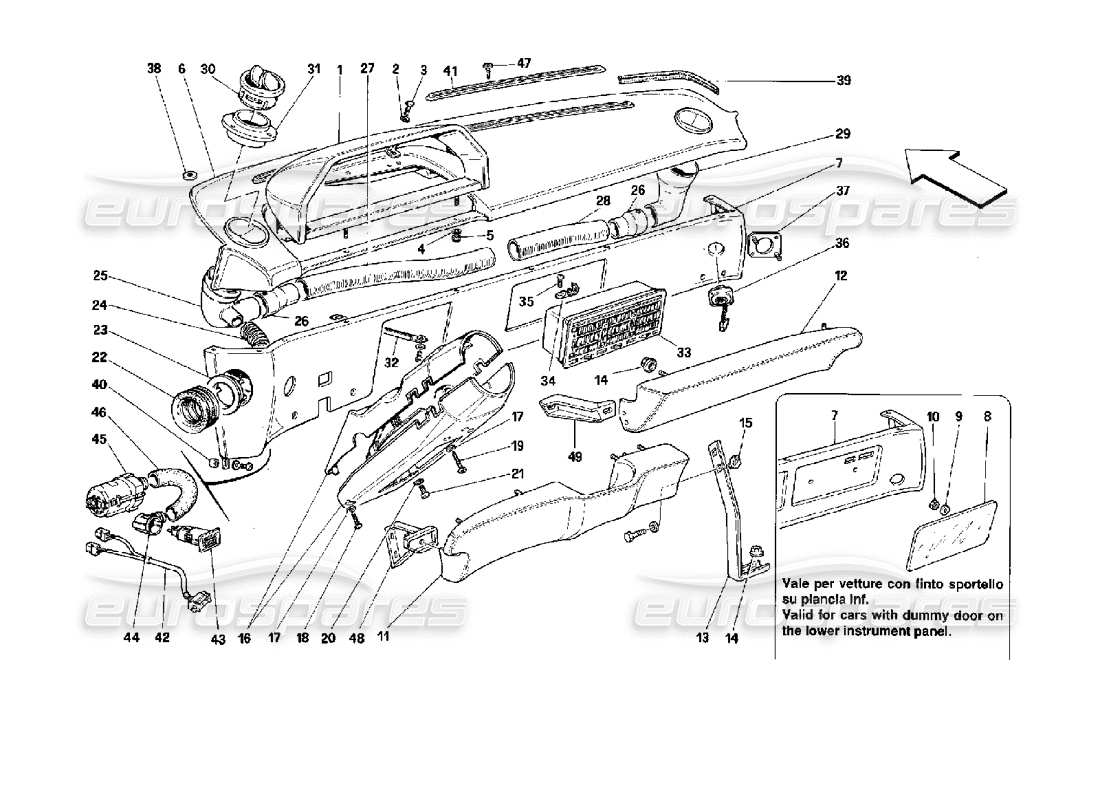

Ferrari Mondial 3.4 t Coupe/Cabrio Dashboard Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                #
                                                                                Número de pieza
                                                                                Descripción
                                                                                Precio
                                                                                # 000
                                                                                MPN: 62808300/A
                                                                                TABLERO COMPLETO
                                                                                Válido para GD (RHD)
                                                                                de £834,75
                                                                                de £834,75
                                                                                # 001
                                                                                MPN: 62673000
                                                                                CAJA DE ESTRUCTURA DEL SALPICADERO FORRADO
                                                                                - Válido para GS - Válido hasta agotar stock
                                                                                de £313,77
                                                                                de £313,77
                                                                                # 001
                                                                                MPN: 62808200
                                                                                CAJA DE ESTRUCTURA DEL SALPICADERO FORRADO
                                                                                - Válido para GD - Válido hasta agotar stock
                                                                                de £105,00
                                                                                de £105,00
                                                                                # 001
                                                                                MPN: 63001400
                                                                                ESTRUCTURA CAJA DE SALPICADERO FORRADO CON PERFIL SUPERIOR EXTENDIDO
                                                                                - Válido para GS - Válido después de agotar 62673000
                                                                                de £88,18
                                                                                de £88,18
                                                                                Esta pieza reemplaza el número de pieza 62673000 que tenemos en stock.
                                                                                # 001
                                                                                MPN: 63002200
                                                                                ESTRUCTURA CAJA DE SALPICADERO FORRADO CON PERFIL SUPERIOR EXTENDIDO
                                                                                - Válido para GD - Válido después del agotamiento de 62808200
                                                                                de £423,51
                                                                                de £423,51
                                                                                Esta pieza reemplaza el número de pieza 62808200 que tenemos en stock.
                                                                                # 002
                                                                                MPN: 12638101
                                                                                Arandela
                                                                                de £0,71
                                                                                de £0,71
                                                                                # 003
                                                                                MPN: 10977711
                                                                                TORNILLO
                                                                                de £0,47
                                                                                de £0,47
                                                                                Esta pieza reemplaza el número de pieza. 10977721
                                                                                # 004
                                                                                MPN: 12624101
                                                                                Arandela
                                                                                de £0,47
                                                                                de £0,47
                                                                                # 005
                                                                                MPN: 13831801
                                                                                TUERCA
                                                                                de £0,51
                                                                                de £0,51
                                                                                # 006
                                                                                MPN: 61777700
                                                                                recubrimiento
                                                                                de £13,63
                                                                                de £13,63
                                                                                # 006
                                                                                MPN: 61784900
                                                                                recubrimiento
                                                                                de £24,48
                                                                                de £24,48
                                                                                # 006
                                                                                MPN: 61829900
                                                                                recubrimiento
                                                                                de £15,18
                                                                                de £15,18
                                                                                # 006
                                                                                MPN: 61829900
                                                                                recubrimiento
                                                                                de £15,18
                                                                                de £15,18
                                                                                # 006
                                                                                MPN: 62644500
                                                                                SALPICADERO FORRADO - CABRIOLET
                                                                                - Válido para GS
                                                                                de £1.249,46
                                                                                de £1.249,46
                                                                                # 006
                                                                                MPN: 62808300
                                                                                 Traductorio......
                                                                                - Válido para GD
                                                                                de £966,07
                                                                                de £966,07
                                                                                # 006
                                                                                MPN: 62818800
                                                                                SALPICADERO FORRADO - CABRIOLET
                                                                                - Válido para GD
                                                                                de £1.259,09
                                                                                de £1.259,09
                                                                                # 006
                                                                                MPN: 62826000
                                                                                 Traductorio......
                                                                                - Válido para GS
                                                                                de £1.259,94
                                                                                de £1.259,94
                                                                                # 007
                                                                                MPN: 610774..
                                                                                revestimiento lateral derecho
                                                                                - Válido para GS
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 007
                                                                                MPN: 611321..
                                                                                Forro lateral izquierdo
                                                                                - Válido para GD
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 007
                                                                                MPN: 613297..
                                                                                Forro lateral izquierdo
                                                                                - Válido para GS
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 007
                                                                                MPN: 613413..
                                                                                revestimiento lateral derecho
                                                                                - Válido para GD
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 007
                                                                                MPN: 625435..
                                                                                Tablero inferior forrado con puerta falsa
                                                                                - Válido para GS
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 007
                                                                                MPN: 627757..
                                                                                Salpicadero inferior forrado sin puerta falsa
                                                                                - Válido para GS - Válido para EE. UU. 4P
                                                                                # 007
                                                                                MPN: 628084..
                                                                                Tablero inferior forrado con puerta falsa
                                                                                - Válido para GD
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 007
                                                                                MPN: 629455..
                                                                                Salpicadero inferior forrado sin puerta falsa
                                                                                - Válido para GS - No para EE. UU. 4P
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 007
                                                                                MPN: 629456..
                                                                                Salpicadero inferior forrado sin puerta falsa
                                                                                - Válido para GD
                                                                                # 008
                                                                                MPN: 625474..
                                                                                recubrimiento
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 008
                                                                                MPN: 629242..
                                                                                Puerta ciega forrada
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 009
                                                                                MPN: 12624101
                                                                                Arandela
                                                                                de £0,47
                                                                                de £0,47
                                                                                # 010
                                                                                MPN: 13831801
                                                                                TUERCA
                                                                                de £0,53
                                                                                de £0,53
                                                                                # 011
                                                                                MPN: 627773..
                                                                                recubrimiento
                                                                                # 011
                                                                                MPN: 627785..
                                                                                Protector de rodilla izquierda
                                                                                - Válido para EE. UU. 4P
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 012
                                                                                MPN: 627772..
                                                                                recubrimiento
                                                                                # 012
                                                                                MPN: 627786..
                                                                                protección de rodilla derecha
                                                                                - Válido para EE. UU. 4P
                                                                                Sustitución
                                                                                Sustitución
                                                                                # 013
                                                                                MPN: 62467200
                                                                                SOPORTE IZQUIERDO PARA FIJAR. PROTECCIÓN DE RODILLA/TÚNEL
                                                                                de £9,38
                                                                                de £9,38
                                                                                # 013
                                                                                MPN: 62474300
                                                                                SOPORTE DER. PARA FIJAR. PROTECCIÓN DE RODILLA/TÚNEL
                                                                                de £9,38
                                                                                de £9,38
                                                                                # 014
                                                                                MPN: 13832101
                                                                                TUERCA
                                                                                de £0,47
                                                                                de £0,47
                                                                                # 015
                                                                                MPN: 60659100
                                                                                TUERCA CON JAULA
                                                                                de £0,47
                                                                                de £0,47
                                                                                Esta pieza reemplaza el número de pieza. 0-166-1-039-50 - and 1 more. Haga clic para ver detalles
                                                                                # 016
                                                                                MPN: 62451100
                                                                                CUBIERTA DE COLUMNA COMPLETA
                                                                                - Válido hasta el número de automóvil 9988 y para EE. UU. hasta el número de automóvil 11250
                                                                                de £44,82
                                                                                de £44,82
                                                                                # 016
                                                                                MPN: 63319000
                                                                                CUBIERTA DE COLUMNA COMPLETA
                                                                                - Válido desde el auto No. 9988 y para EE.UU. hasta el auto No. 11251
                                                                                de £59,40
                                                                                de £59,40
                                                                                # 017
                                                                                MPN: 14499301
                                                                                Arandela
                                                                                de £0,86
                                                                                de £0,86
                                                                                # 018
                                                                                MPN: 15960507
                                                                                TORNILLO
                                                                                de £0,71
                                                                                de £0,71
                                                                                Esta pieza reemplaza el número de pieza. 15960501
                                                                                # 019
                                                                                MPN: 15961107
                                                                                TORNILLO
                                                                                de £0,47
                                                                                de £0,47
                                                                                Esta pieza reemplaza el número de pieza. 15961101
                                                                                # 020
                                                                                MPN: 12601179
                                                                                Arandela
                                                                                Sustitución
                                                                                Sustitución
                                                                                Esta pieza reemplaza el número de pieza. 12601171 - and 1 more. Haga clic para ver detalles
                                                                                # 021
                                                                                MPN: 13274111
                                                                                TORNILLO
                                                                                de £2,23
                                                                                de £2,23
                                                                                # 022
                                                                                MPN: 60657400
                                                                                empaquetadura
                                                                                de £10,77
                                                                                de £10,77
                                                                                # 023
                                                                                MPN: 60657500
                                                                                ENCHUFAR
                                                                                de £0,47
                                                                                de £0,47
                                                                                # 024
                                                                                MPN: 60657300
                                                                                TUBO DE AIRE PARA PUERTA
                                                                                de £15,83
                                                                                de £15,83
                                                                                # 025
                                                                                MPN: 60656800
                                                                                UNIÓN PARA APERTURA DE AIRE LH
                                                                                - Válido para GS
                                                                                de £21,42
                                                                                de £21,42
                                                                                # 025
                                                                                MPN: 60754000
                                                                                UNIÓN PARA APERTURA DE AIRE LH
                                                                                - Válido para GD
                                                                                de £18,19
                                                                                de £18,19
                                                                                # 026
                                                                                MPN: 61274400
                                                                                REDUCCIÓN
                                                                                de £15,66
                                                                                de £15,66
                                                                                # 027
                                                                                MPN: 61876600
                                                                                 Traductorio......
                                                                                - Válido para GD
                                                                                de £146,95
                                                                                de £146,95
                                                                                # 027
                                                                                MPN: 61981600
                                                                                TUBO A CONECTOR. ACONDICIONADOR EN LA APERTURA DE AIRE LH
                                                                                - Cabriolé
                                                                                de £37,49
                                                                                de £37,49
                                                                                Esta pieza reemplaza el número de pieza. 61290600 - and 1 more. Haga clic para ver detalles
                                                                                # 027
                                                                                MPN: 62638900
                                                                                 Traductorio......
                                                                                - Válido para GS
                                                                                de £122,64
                                                                                de £122,64
                                                                                # 028
                                                                                MPN: 61876500
                                                                                TUBO A CONECTOR. ACONDICIONADOR EN LA APERTURA DE AIRE DERECHO
                                                                                - Válido para GD
                                                                                de £56,05
                                                                                de £56,05
                                                                                # 028
                                                                                MPN: 62638800
                                                                                TUBO A CONECTOR. ACONDICIONADOR EN LA APERTURA DE AIRE DERECHO
                                                                                - Válido para GS
                                                                                de £93,86
                                                                                de £93,86
                                                                                # 029
                                                                                MPN: 60656700
                                                                                UNIÓN PARA APERTURA RH
                                                                                - Válido para GS - Válido para EE. UU. 4P
                                                                                de £22,50
                                                                                de £22,50
                                                                                # 029
                                                                                MPN: 60753900
                                                                                UNIÓN PARA APERTURA RH
                                                                                - Válido para GD
                                                                                de £10,00
                                                                                de £10,00
                                                                                # 029
                                                                                MPN: 62616900
                                                                                UNIÓN PARA APERTURA RH
                                                                                - Válido para GS - No para EE. UU. 4P
                                                                                de £262,53
                                                                                de £262,53
                                                                                # 030
                                                                                MPN: 60656500
                                                                                APERTURA DE AIRE
                                                                                de £23,94
                                                                                de £23,94
                                                                                # 031
                                                                                MPN: 60656600
                                                                                ENCHUFAR
                                                                                de £1,14
                                                                                de £1,14
                                                                                # 032
                                                                                MPN: 62532300
                                                                                soporte
                                                                                de £8,43
                                                                                de £8,43
                                                                                # 034
                                                                                MPN: 129544
                                                                                ACORTAR
                                                                                de £0,96
                                                                                de £0,96
                                                                                # 036
                                                                                MPN: 62462600
                                                                                ALTAVOZ Tweeter
                                                                                de £152,37
                                                                                de £152,37
                                                                                Esta pieza reemplaza el número de pieza. 127296 - and 3 more. Haga clic para ver detalles
                                                                                VOCERO Genuine Ferrari Pieza: dañada en stock
                                                                                UN ORIFICIO DE FIJACIÓN DAÑADO (VIENE CON PARRILLA DEL ALTAVOZ)
                                                                                # 037
                                                                                MPN: 61990100
                                                                                LÁMINA
                                                                                de £3,35
                                                                                de £3,35
                                                                                # 038
                                                                                MPN: 60657600
                                                                                Arandela DE CAUCHO
                                                                                de £1,64
                                                                                de £1,64
                                                                                # 039
                                                                                MPN: 60951700
                                                                                empaquetadura
                                                                                de £42,48
                                                                                de £42,48
                                                                                # 040
                                                                                MPN: 13605711
                                                                                ESPACIADOR - GRUESO. MM. 5
                                                                                de £0,65
                                                                                de £0,65
                                                                                # 040
                                                                                MPN: 13605811
                                                                                ESPACIADOR - GRUESO. MM. 10
                                                                                de £1,48
                                                                                de £1,48
                                                                                # 041
                                                                                MPN: 60656300
                                                                                DIFUSOR DE AIRE DERECHO
                                                                                de £8,02
                                                                                de £8,02
                                                                                # 041
                                                                                MPN: 60656400
                                                                                DIFUSOR DE AIRE IZQUIERDO
                                                                                de £17,55
                                                                                de £17,55
                                                                                # 042
                                                                                MPN: 119430
                                                                                CABLES DE CONEXIÓN PARA SENSOR
                                                                                de £5,19
                                                                                de £5,19
                                                                                # 044
                                                                                MPN: 61079200
                                                                                SENSOR DE ASIENTO
                                                                                de £4,23
                                                                                de £4,23
                                                                                # 045
                                                                                MPN: 61983500
                                                                                BLOWER
                                                                                de £87,73
                                                                                de £87,73
                                                                                Esta pieza reemplaza el número de pieza. 61079300 - and 2 more. Haga clic para ver detalles
                                                                                # 046
                                                                                MPN: 61089300
                                                                                TUBO
                                                                                de £4,98
                                                                                de £4,98
                                                                                # 047
                                                                                MPN: 61696100
                                                                                TORNILLO
                                                                                de £0,69
                                                                                de £0,69
                                                                                # 048
                                                                                MPN: 62450800
                                                                                SOPORTE DERECHO PARA RODILLA IZQUIERDA
                                                                                de £22,59
                                                                                de £22,59
                                                                                # 048
                                                                                MPN: 62450900
                                                                                SOPORTE IZQUIERDO PARA RODILLA IZQUIERDA
                                                                                de £179,05
                                                                                de £179,05
                                                                                # 049
                                                                                MPN: 62451000
                                                                                SOPORTE IZQUIERDO PARA RODILLA DERECHA
                                                                                de £25,58
                                                                                de £25,58
                                                                                # 049
                                                                                MPN: 62458400
                                                                                SOPORTE DERECHO PARA RODILLA DERECHA PROTECT
                                                                                de £54,72
                                                                                de £54,72
