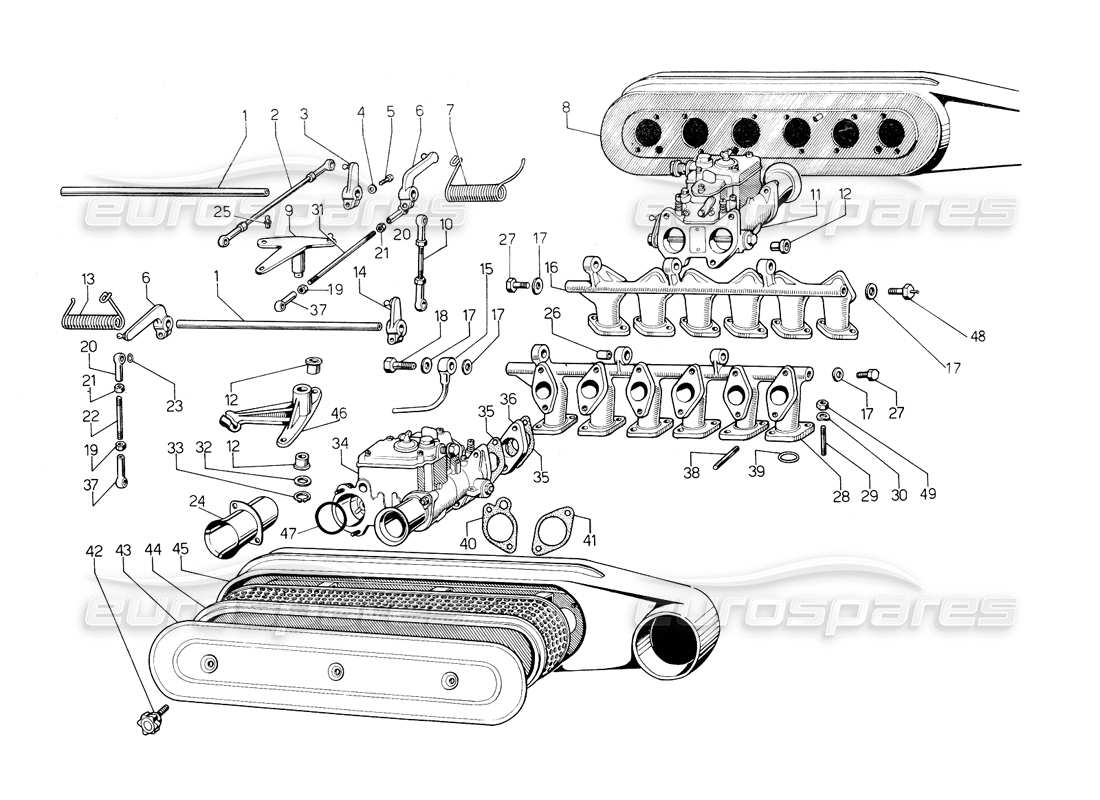

lamborghini countach 5000 s (1984) fuel system diagrama de piezas

003 - Fuel System

Lamborghini Countach 5000 S (1984) Fuel System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
    #
    Número de pieza
    Descripción
    Precio

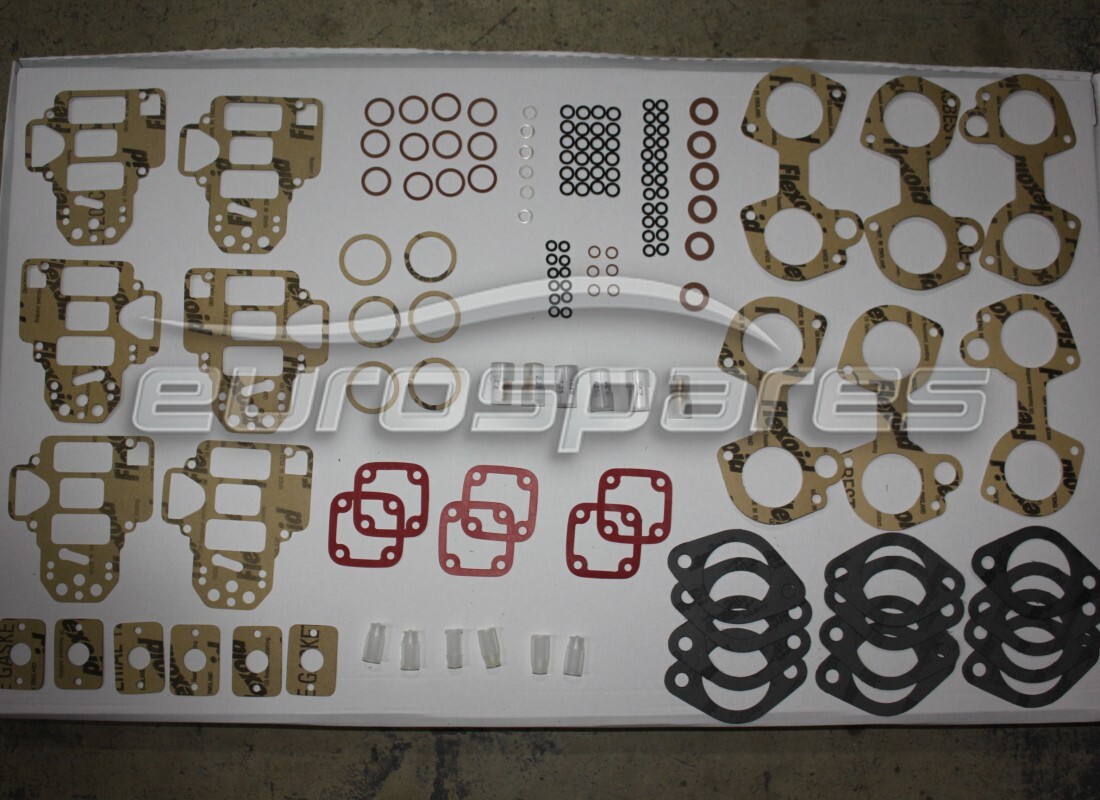

    # 000
    MPN: 70098003
    KIT DE REPARACIÓN DEL CARBURADOR
    (6 carbohidratos)
    de £519,75
    de £519,75
    # 001
    MPN: 001309433
    EJE DE CARBUR
    Alberino com. carburador./C
    de £25,59
    de £25,59
    # 002
    MPN: 001310583
    UNIDAD DE CARBUR
    Compl. tir. carbohidratos. pulmón E/J
    de £93,67
    de £93,67
    # 003
    MPN: 001301093
    NIVEL DE CARBUR
    Lev com. gaste carbohidratos.
    de £145,86
    de £145,86
    # 004
    MPN: 008410603
    Arandela DE SEGURIDAD
    Ronda. A6,4 UNI 1751 C72
    Sustitución
    Sustitución
    # 005
    MPN: 008100618
    TORNILLO
    Toro. M6x20 UNI 5739-8G
    Sustitución
    Sustitución
    # 006
    MPN: 001301095
    NIVEL DE CARBUR
    Lev com. carburador
    de £333,61
    de £333,61
    # 007
    MPN: 001312015
    PRIMAVERA
    Mo I la leva carb. pecado c.
    de £120,04
    de £120,04
    # 008
    MPN: 001320160
    PROTECCION
    Involucro depurat. aria pecado.
    # 009
    MPN: 001319925
    PALANCA
    Completo. rinvio com. acelerador
    de £242,49
    de £242,49
    # 010
    MPN: 001310582
    UNIDAD DE CARBUR
    Compl. tir. carbohidratos. corto E/J
    de £334,45
    de £334,45
    # 011
    MPN: 001319505
    CARBURADOR
    Pecado del carburador. compl. orig. Weber 142
    # 011
    MPN: 001320552
    CARBURADOR
    (Válido para SUIZA - enero 1984) Complessivo carburatore sin.
    de £459,61
    de £459,61
    # 011
    MPN: 001320756
    CARBURADOR
    (Válido a partir del nº de chasis 535) Carburatore sin. completo
    # 012
    MPN: 008801204
    ARBUSTO
    Bocc. 12F7/16/18x10-2
    de £6,02
    de £6,02
    # 013
    MPN: 001312016
    PRIMAVERA
    Molla leva carb. des. 1C
    de £120,04
    de £120,04
    # 014
    MPN: 001305396
    PALANCA
    Lev com. aste carbur.
    de £58,98
    de £58,98
    # 015
    MPN: 003204610
    UNIÓN
    Carrera, presa deprimir.
    de £91,57
    de £91,57
    # 016
    MPN: 001319048
    COLECTOR
    Colector Asp. pecado. .
    de £482,49
    de £482,49

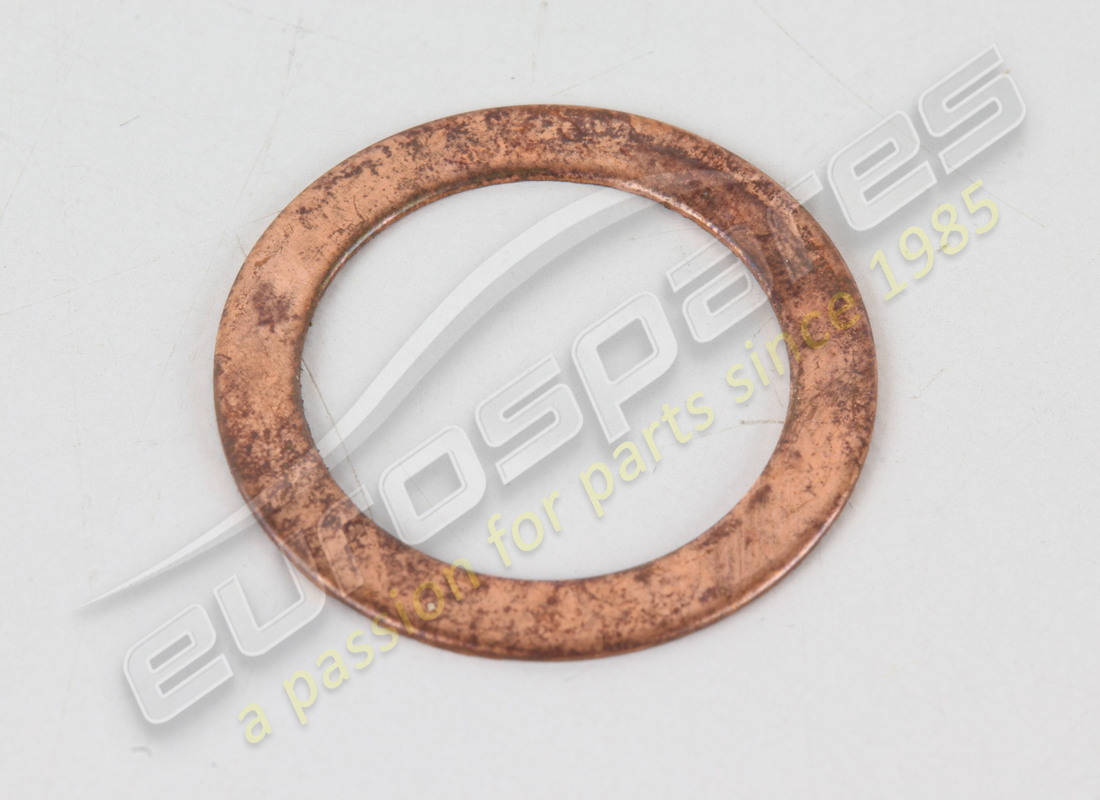

    # 017
    MPN: 008401610
    Arandela
    Ronda. 22x15,5x0,5 ram
    de £6,45
    de £6,45
    # 018
    MPN: 003101941
    TORNILLO
    Raza, Tubi depresiones
    de £2,68
    de £2,68
    # 019
    MPN: 008200501
    TUERCA
    Dado M5 UNI 5588-65/8G
    Sustitución
    Sustitución
    # 020
    MPN: 001308539
    PALANCA
    Prueba Corpo, nivel carbur. /U
    # 021
    MPN: N10690001
    TUERCA
    Dado 5x0,8 sin. CHS 8G
    de £325,07
    de £325,07
    # 022
    MPN: 008300508
    SEMENTAL
    Prig, tirante leve carbur. (tirante corto)
    de £59,06
    de £59,06
    # 023
    MPN: 001300805
    MOLLA
    PRIMAVERA
    # 024
    MPN: 001310668
    TRUM DE CARBUR
    Trompeta del carburador 1C
    de £27,65
    de £27,65
    # 025
    MPN: 001300803
    ALFILER
    Cabeza de bola de palanca
    de £21,18
    de £21,18
    # 026
    MPN: 008801205
    ARBUSTO
    Bocc. 12F7/16x12
    de £13,96
    de £13,96
    # 027
    MPN: 008931602
    ENCHUFAR
    Tappo collett. áspid. D/S
    de £3,13
    de £3,13
    # 028
    MPN: 001319047
    COLECTOR
    Colector de asp. des.
    de £482,49
    de £482,49
    # 029
    MPN: 008300822
    TORNILLO
    Pedante. 8x1,25x1880
    Sustitución
    Sustitución
    # 030
    MPN: WHT001514
    Arandela DE SEGURIDAD
    Ros. el. 8,4x17x0,8
    de £15,41
    de £15,41
    Esta pieza reemplaza el número de pieza. 008410805
    # 031
    MPN: 008300509
    SEMENTAL
    Prigioniero x tirante com. Carburadores
    # 032
    MPN: 008401215
    Arandela
    Ronda. 12,5x20x1,5
    de £7,46
    de £7,46
    # 033
    MPN: 008581101
    ANILLO DE CIERRE
    SeegerAA12E
    de £3,78
    de £3,78
    # 034
    MPN: 001319506
    CARBURADOR
    Weber original 45 DCOE9 (hecho en Italia)
    # 034
    MPN: 001320553
    CARBURADOR
    (Válido para SUIZA - enero 1984) Complessivo carburatore des.
    de £459,61
    de £459,61
    # 034
    MPN: 001320755
    CARBURADOR
    (Válido a partir del nº de chasis 535) Carburatore dex. (hecho en español)
    de £243,80
    de £243,80
    # 035
    MPN: 001310669
    CARBURADOR. EMPAQUETADURA
    Guam. carbur/collett/C
    de £13,07
    de £13,07
    # 036
    MPN: 001310670
    CARBURADOR. ESPACIADOR
    Spess. celeron carbur./C
    de £47,34
    de £47,34
    # 037
    MPN: 001300804
    ALOJAMIENTO DE BOLAS
    Prueba corporativa. sfer. cavo
    de £7,54
    de £7,54
    # 038
    MPN: 008300823
    TORNILLO
    Pedante. M8x28UNI 5909/8G
    de £4,44
    de £4,44
    # 039
    MPN: 008604202
    ANILLO DE SELLO
    AnelloOR3168
    de £8,10
    de £8,10
    # 040
    MPN: 001301221
    JUNTA DE AIRE
    Guam, filtro aria
    de £11,81
    de £11,81
    # 041
    MPN: 001301222
    JUNTA DE AIRE
    Guam, filtro aria
    de £4,19
    de £4,19
    # 042
    MPN: 001309421
    PERILLA DEL FILTRO
    VolantinoVH153/35PM8x25
    de £53,34
    de £53,34
    # 043
    MPN: 001320202
    CUBRIR
    Policía. depurat. aria
    de £343,09
    de £343,09

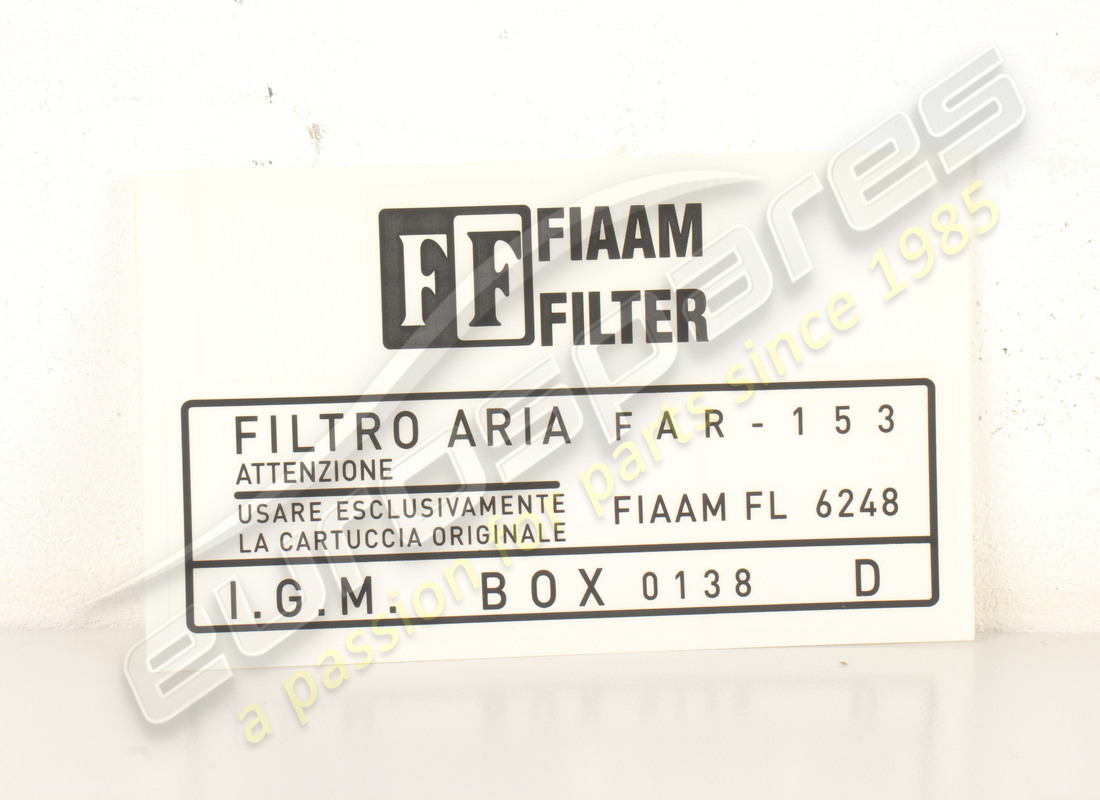

    # 043
    MPN: LST003D
    ADHESIVO FIAAM AIR BOX DERECHO
    de £10,50
    de £10,50

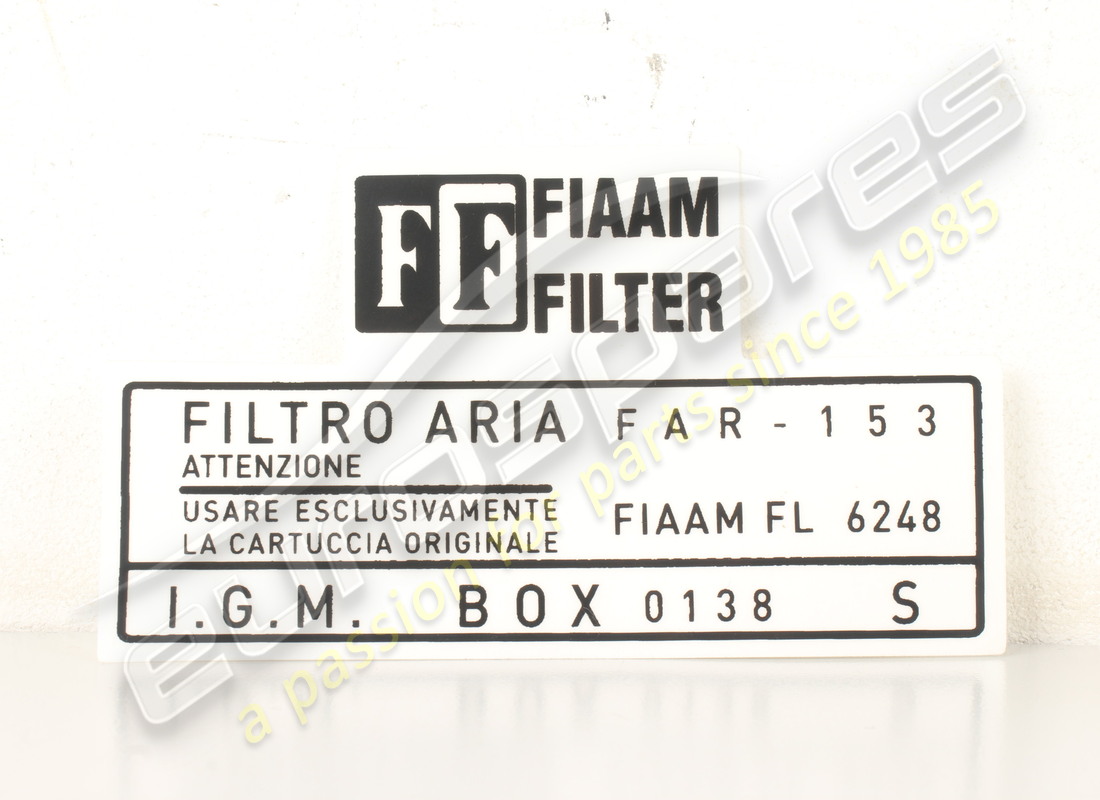

    # 043
    MPN: LST003S
    ADHESIVO CAJA DE AIRE FIAAM IZQUIERDO
    de £10,50
    de £10,50
    # 044
    MPN: 001304531
    Filtro de aire
    de £95,00
    de £95,00
    # 045
    MPN: 001320161
    PROTECCION
    Involucro depurat. aria des.
    # 046
    MPN: 001319433
    T. PALANCA
    Cavallotto compl. acelerador
    de £79,04
    de £79,04
    # 047
    MPN: 008604001
    ANILLO DE SELLO
    O llamar a A-466
    de £6,58
    de £6,58
    # 048
    MPN: 001513944
    PERNO DE AJUSTE
    Raccordo sul coll. áspid. des.
    de £89,70
    de £89,70
    # 049
    MPN: N01100845
    TUERCA
    Dado M8 UN I 5587-65/8G
    de £0,47
    de £0,47
    Esta pieza reemplaza el número de pieza. 008200801 - and 2 more. Haga clic para ver detalles
