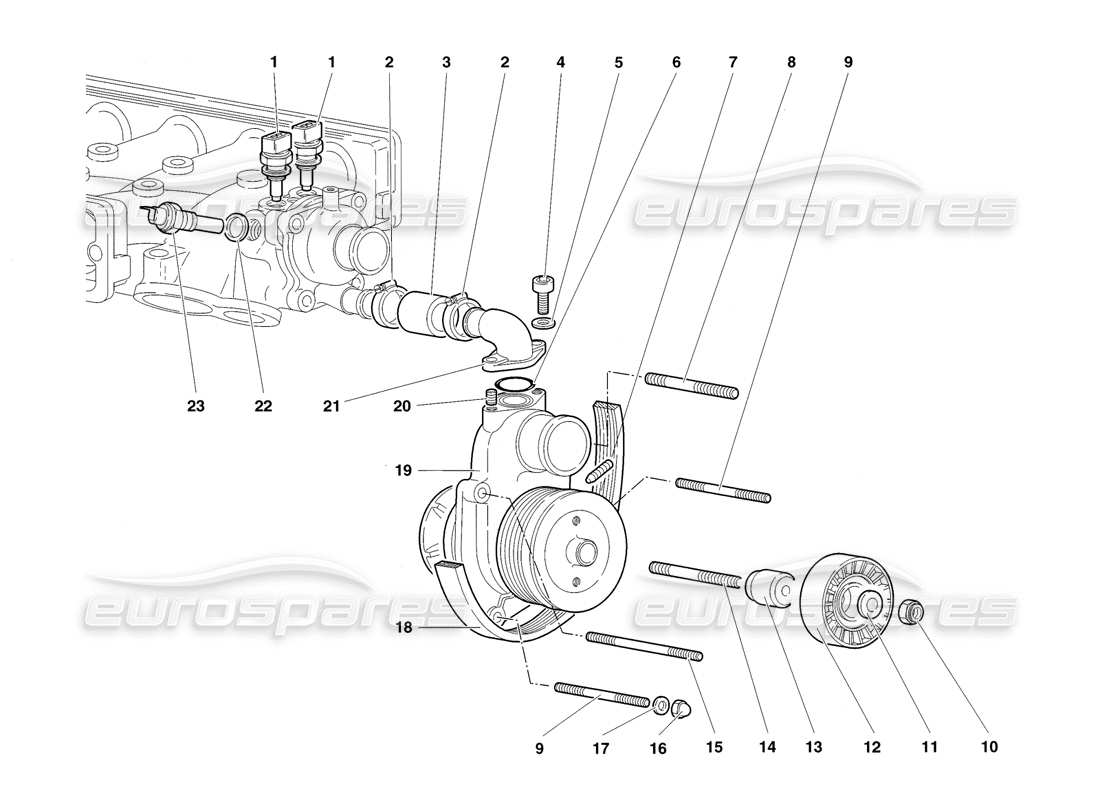

17.01.00 - Bomba de agua
Lamborghini Diablo SV (1998) Water Pump Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 07L919501A
TEMPERATURA. SENSOR
TEMPERATURA DEL SENSOR. ACUA
de £116,28
de £116,28
Esta pieza reemplaza el número de pieza. 002024394 - and 1 more. Haga clic para ver detalles

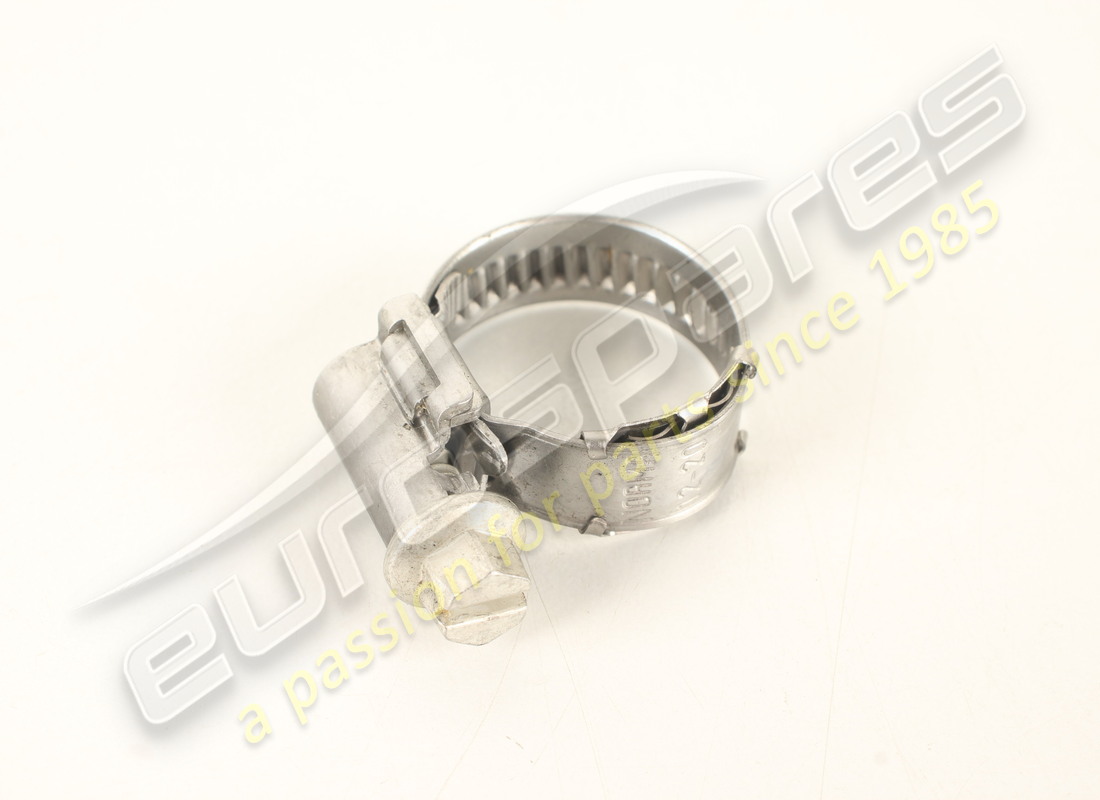

# 002
MPN: 008832604
CORREA
FASCETTA
de £2,27
de £2,27
# 003
MPN: 001732811
TUBO
TUBO
de £15,88
de £15,88
# 004
MPN: 008700617
TORNILLO
VITE
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 008700670
# 005
MPN: 008410602
Arandela
Arandela
de £28,66
de £28,66
# 006
MPN: WHT003062
SELLO
SELLO DEL ANILLO
de £3,98
de £3,98
Esta pieza reemplaza el número de pieza. 008602802
# 007
MPN: 008700650
TORNILLO
VITE
de £1,68
de £1,68
# 008
MPN: 008301034
SEMENTAL
PRISIONERO
de £3,65
de £3,65
# 009
MPN: WHT003028
SEMENTAL
PRISIONERO
de £12,54
de £12,54
# 010
MPN: 008201008
TUERCA
FRISO
de £0,57
de £0,57
# 011
MPN: 008400806
Arandela
Arandela
de £0,54
de £0,54
# 012
MPN: 07M109565
Polea
POLEA
de £536,20
de £536,20
# 013
MPN: 001237082
COJINETE
BRÚJULA
de £147,00
de £147,00
# 014
MPN: 008301034
SEMENTAL
PRISIONERO
de £3,65
de £3,65
# 015
MPN: 008300833
SEMENTAL
PRISIONERO
de £3,82
de £3,82
# 016
MPN: 008200809
TUERCA
FRISO
Sustitución
Sustitución
# 017
MPN: 008400806
Arandela
Arandela
de £0,53
de £0,53
# 018
MPN: 001736516
CORREA TRANS
BOMBA DE AGUA, ALTERNADOR Y DIRECCIÓN ASISTIDA
de £112,83
de £112,83
# 019
MPN: 0017001862
Bomba de agua
de £2.304,28
de £2.304,28
# 020
MPN: 008840601
HELI-BOBINA
HELI-BOBINA
de £1,67
de £1,67
# 021
MPN: 001732803
CONNECTION
ADECUADO
de £208,10
de £208,10
# 022
MPN: 008401408
Arandela
Arandela
de £1,29
de £1,29
# 023
MPN: 001724221
PAR TERMOELÉCTRICO
PAR TERMOELÉCTRICO
de £79,90
de £79,90
