019 - Sistema de calefacción y refrigeración

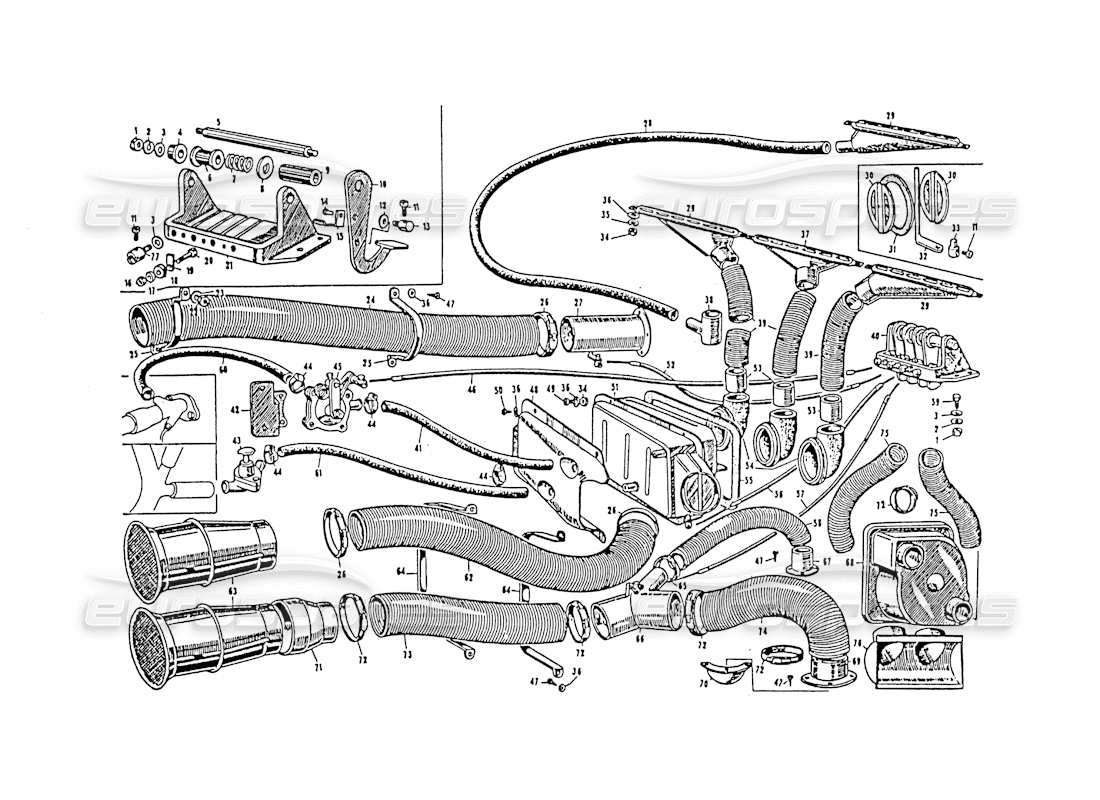

Maserati 3500 GT Heating and Cooling system Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: DNT 47047
TUERCA
# 002
MPN: RSN/32690
Arandela
# 003
MPN: RN/42031
Arandela
# 004
MPN: 20405/48807
ARBUSTO
# 005
MPN: 20403/48806
EJE PARA CONTROL DE AIRE ACONDICIONADO
# 006
MPN: 20413/48811
DISTANZIALE FRA AIBERINO CONDIZIONATORE
# 007
MPN: 20417/48818
PRIMAVERA
# 008
MPN: 20411 48810
ANEIIO DI FRIZIONE FRA IA LEVETTA COMANDO CONDIZIONATORE
# 009
MPN: 20418/49785
ESPACIADOR PARA EJE DE CONTROL DE AIRE ACONDICIONADO
# 010
MPN: 20407/48808
PALANCA DE CONTROL DEL AIRE ACONDICIONADO
# 011
MPN: VNT-48796
TORNILLO
# 012
MPN: RNT 47074
RONDEILA PIANA Ø 6X12X1,5 POR MORSETTO TENUTA CAVO
# 013
MPN: 20415/48813
ABRAZADERA PARA CABLE DE CONTROL DEL SISTEMA DE AIRE ACONDICIONADO
# 014
MPN: CHN/33755
Clavo Ø 3X6 para fijar la placa del final de carrera a la palanca de control
# 015
MPN: 20421/48822
Lam'na para contacto hasta el golpe en la palanca de control del aire acondicionado.
# 016
MPN: DN/33200
TUERCA
# 017
MPN: 20422/48844
Arandela
# 018
MPN: 20425/48824
ARBUSTO
# 019
MPN: 20419/48821
PLACA DE CONTACTO HASTA LA CARRERA EN EL SOPORTE MANDO MANDO AIRE ACONDICIONADO
# 020
MPN: BN/48848
BULLONCINO 3X0,5X20 CAP. 6 PER FISSAGGIO ISOLANTI AL SUPPORTO COMANDO CONDIZIONATORE
# 021
MPN: 20401/48805
SOPORTE DE CONTROL DE AIRE ACONDICIONADO
# 022
MPN: DNT. 47031
TUERCA
# 023
MPN: RSN 3 2 6 3 5
Arandela
# 024
MPN: 20376/48863
Tubo que conecta la entrada de aire delantera al conducto de pasajeros.
# 025
MPN: 20363/51051
GRAFFIA SOSTEGNO Tubi CONVOGLIATORI ARIA (LATO DESTRO)
# 026
MPN: FRN/51056
Fascetta per Tubi convogliatori aria Ø 100
# 027
MPN: 20379/48865
TUBO TRANSPORTADOR DE AIRE DEL LADO DERECHO (PASAJERO)
# 028
MPN: Touring 2893
TUBO DE ENVÍO DE AIRE CALIENTE AL VIDRIO TRASERO
# 029
MPN: Touring 2894
DIFUSOR
# 029
MPN: Touring 2895
DIFUSOR
# 030
MPN: 20382/48866
LANIERINO SEMIVENTOLA PER CONVOGLIATORE ARIA LATO D
# 031
MPN: 20385/48867
JUNTA O SELLO
# 032
MPN: 20388/48868
PALANCA DE CONTROL DEL VENTILADOR DEL TRANSPORTADOR DE AIRE LATERAL R
# 033
MPN: 20391/48869
NIPLES PER FISSAGGIO COMADO VENTOLA CONVOGLIATORE
# 034
MPN: DNT/62557
TUERCA
# 036
MPN: RN/50346
Arandela
# 037
MPN: Touring 2894
DIFUSOR
# 038
MPN: 20368/49229
Pirazione aria lunotto posteriore
# 039
MPN: 20396/41873
TUBO CONVOGLIAMENTO ARIA CALDA AL PARABREZZA (DA SPAZZONARE IN TRE PARTI)
# 040
MPN: 20358/51009
CONJUNTO DE CONTROL DEL TRANSPORTADOR DE AIRE
# 041
MPN: MN/48881
Manicotto Ø 18X22X725 collegamento radiadore sul cruscotto alla valvola regolatrica ingressore acqua calda
# 042
MPN: 20374/48862
SOPORTE PARA VÁLVULA REGULADORA DE ENTRADA DE AGUA CALIENTE AL RADIADOR EN EL SALPICADERO
# 043
MPN: 20370/50336
GRIFO AUXILIAR PARA CONTROL DE CALEFACCIÓN
de £121,22
de £121,22
# 044
MPN: FRN 37824
FASCETTA PER MANICOTTI: N. FIGURA 41, 60, 61
# 045
MPN: 20371/48884
VÁLVULA REGULADORA DE ENTRADA DE AGUA CALIENTE AL RADIADOR DEL SALPICADERO
de £229,32
de £229,32
# 046
MPN: 20435/48913
Cable de control de la válvula reguladora de entrada de aire caliente al radiador en el tablero
# 047
MPN: VNT 47397
TORNILLO
# 048
MPN: 20430/50329
CAPERCHO EN PLÁSTICA PER RISCALDAMENTO
# 049
MPN: VNT 47389
TORNILLO
# 050
MPN: VNT/49513
TORNILLO
# 051
MPN: 20398/48838
RADIADOR EN EL SALPICADERO PARA AIRE ACONDICIONADO
# 052
MPN: 20433/48912
CABLE DE CONTROL DEL VENTILADOR DEL TRANSPORTADOR DE AIRE DEL LADO DERECHO
# 053
MPN: 20394/48871
Manguito en el radiador del salpicadero para conducir el aire caliente al parabrisas
# 054
MPN: 20395/48872
UNIÓN
# 055
MPN: 20397/48874
JUNTA O SELLO
# 056
MPN: 20431/48911
CABLE DE CONTROL DEL VENTILADOR DEL RADIADOR EN EL SALPICADERO
# 057
MPN: 20429/50829
CAVO COMENDO VENTOLA SULLO SMISTATORE ARIA PIEDI PILOTA
# 058
MPN: 20357/50831
MANGUERA DEL CLASIFICADOR DE AIRE A PIES PILOTO
# 059
MPN: BNT/50276
TORNILLO
# 060
MPN: MN/48880
MANGUITO Ø 12X22X570 CONEXIÓN DE LA VÁLVULA A LA CULATA DEL MOTOR
# 061
MPN: MN/48479
MANICOTTO Ø 12X22X1100 COLLEGAMENTO RADIATORE SUL CRUSCOTTO AL RUBINETTO AUSILIARO
# 062
MPN: 20392/48870
Tubo de conexión de entrada de aire frontal al radiador del salpicadero
# 063
MPN: 20347/48882
Entrada de aire frontal
# 064
MPN: 20353/48858
SOPORTE SCRATCH Tubi TRANSPORTE DE AIRE AL DISTRIBUIDOR Y AL RADIADOR
# 065
MPN: FRN/51057
Fascetta por tubo Ø 40
# 066
MPN: 20399/49994
SELECTOR DE AIRE EN LOS PIES DEL PILOTO
# 067
MPN: 20455/51155
Brida para tubo transportador de aire al pedal del acelerador Ø 40
# 068
MPN: 20348/50499
VENTILADOR CENTRÍFUGO
# 069
MPN: 20453/51156
Brida para pies piloto tubo transportador de aire Ø 80
# 070
MPN: 20380/49617
DESVIADOR
# 071
MPN: 20360/48949
Reducción en la entrada de aire frontal para tubo de conexión del distribuidor
# 072
MPN: FRN/51055
Fascetta per Tubi convogliatori aria Ø 80
# 073
MPN: 20350/49647
Manguera de conexión de entrada de aire frontal al distribuidor de aire de los pies piloto.
# 074
MPN: 20355/50830
MANGUERA DEL CLASIFICADOR DE AIRE AL PIE PILOTO
# 075
MPN: 20451/51153
Tubería del ventilador centrífugo al conducto de aire exterior.
# 076
MPN: 20358/51030
Entrada de aire del ventilador. centrífugo de transporte externo
# 077
MPN: 20424/48047
NIPLES SU SOPORTE COMANDO CONDIZIONATORE
