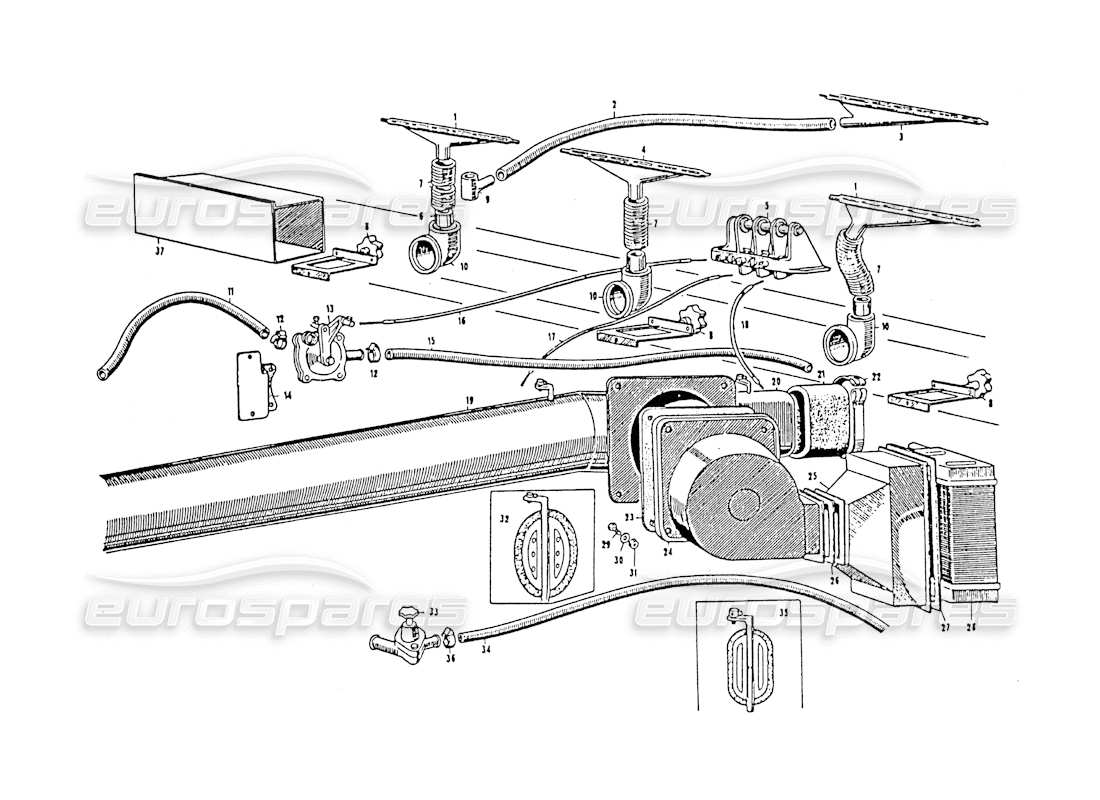

034 - Sistema de calefacción y refrigeración
Maserati 3500 GT Heating and Cooling system Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 2894
DIFUSOR
# 002
MPN: 2895
TOURING 2893 TUBO DE IMPULSIÓN DE AIRE CALIENTE VENTANA TRASERA IZQUIERDA
# 004
MPN: 2894
DIFUSOR
# 005
MPN: 20358/51009
CONJUNTO DE CONTROL DEL TRANSPORTADOR DE AIRE
# 006
MPN: 20394/48871
MANGUITO PARA TRANSPORTE DE AIRE CALIENTE
# 007
MPN: 20296/48873
TUBO CONVOGLIAMENTO ARIA CALDA AL PARABREZZA
# 008
MPN: 20375/52864
ACELERACIÓN COMPLETA EN EL TUBO TRANSPORTADOR DE PIE
# 009
MPN: 20368/49229
RAMAL DE AIRE DE LA VENTANA TRASERA
# 010
MPN: 20395/48872
UNIÓN
# 011
MPN: MN/48880
Manguito Ø 12X22X570 válvula de conexión con cabezal
# 012
MPN: FRN 37824
ABRAZADERA PARA MANGAS
# 013
MPN: 20371/48884
VALVOLA REGOLATRICE ENTRATA ACQUA CALDA
# 014
MPN: 20374/48862
SOPORTE PARA VÁLVULA REGULADORA
# 015
MPN: MN/48881
Traductorio......
# 016
MPN: 20435/48913
CABLE DE CONTROL DE LA VÁLVULA REGULADORA DE ENTRADA DE AIRE CALIENTE
# 017
MPN: 20431/48911
CABLE DE CONTROL DEL VENTILADOR DEL RADIADOR EN EL SALPICADERO
# 018
MPN: 20435/50829
CABLE DE CONTROL DEL ACELERADOR DEL RAMO DE AIRE CALIENTE
# 019
MPN: 20347/52280
TUBO DE ENTRADA DE AIRE
# 020
MPN: 20350/52282
TUBO DE CONEXIÓN DE ENTRADA DE AIRE
# 021
MPN: MN/52284
Manicotto Ø 12X22X1100 collegamento detto tubo
# 022
MPN: FRN/51888
banda para decir
# 023
MPN: 20364/52284
JUNTA O SELLO
# 024
MPN: 20348/52245
CARACOL CON VENTILADOR
# 025
MPN: 20372/52288
TUBO COILEGAMENTO CHIOCCIOLA AL RADIATORE
# 026
MPN: 20366/52285
JUNTA O SELLO
# 027
MPN: 20397/48874
JUNTA O SELLO
# 028
MPN: 20398/52244
RADIADOR COMPLETO PARA RISCAIDAMENTO
# 029
MPN: BN 47370
TORNILLO
# 030
MPN: RSN 3 2 4 9 7
Arandela
# 031
MPN: DN/32416
TUERCA
# 032
MPN: 20361/52200
MARIPOSA PARA TUBO DE ENTRADA DE AIRE
# 033
MPN: 20370/50336
Rubinetto ausilliario
# 034
MPN: MN/48479
Manguito Ø 12X22X1100 grifo de conexión al radiador
# 035
MPN: 20361/52246
MARIPOSA PARA TUBO OVALADO DE ENTRADA DE AIRE FRÍO
# 036
MPN: FRN 37824
ABRAZADERA PARA MANGAS
# 037
MPN: 20355/52287
TUBO CLASIFICADOR DE AIRE PARA PIES DEL PILOTO Y DEL PASAJERO
