maserati 4200 coupe (2002) sistema de lubricación - tanque - intercambiador de calentador diagrama de piezas

017 - Sistema de lubricación - Tanque - Intercambiador de calentador

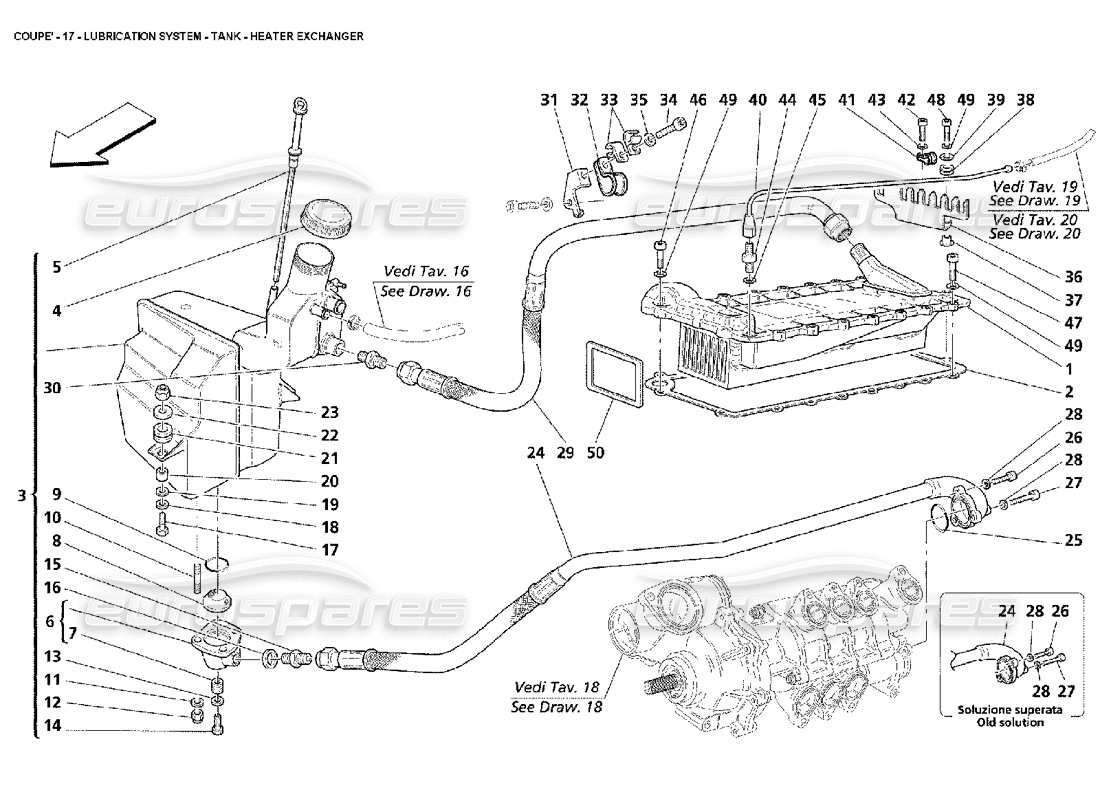

Maserati 4200 Coupe (2002) Lubrication System - Tank - Heater Exchanger Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                        #
                                                                                        Número de pieza
                                                                                        Descripción
                                                                                        Precio
                                                                                        # 001
                                                                                        MPN: 186356
                                                                                        INTERCAMBIADOR DE AGUA Y ACEITE
                                                                                        de £1.346,31
                                                                                        de £1.346,31
                                                                                        # 002
                                                                                        MPN: 185581
                                                                                        empaquetadura
                                                                                        - Se suministra también en el kit de revisión de juntas del cárter (cod. 980020002)
                                                                                        de £26,17
                                                                                        de £26,17
                                                                                        # 003
                                                                                        MPN: 211465
                                                                                        TANQUE DE ACEITE COMPLETO
                                                                                        de £476,89
                                                                                        de £476,89
                                                                                        Esta pieza reemplaza el número de pieza. 189163 - and 1 more. Haga clic para ver detalles
                                                                                        # 004
                                                                                        MPN: 189116
                                                                                        Tapón de llenado de combustible
                                                                                        de £35,15
                                                                                        de £35,15
                                                                                        Esta pieza reemplaza el número de pieza. 113401 - and 1 more. Haga clic para ver detalles
                                                                                        # 005
                                                                                        MPN: 192510
                                                                                        VARILLA DE NIVEL DE ACEITE
                                                                                        de £5,85
                                                                                        de £5,85
                                                                                        Esta pieza reemplaza el número de pieza. 188627 - and 1 more. Haga clic para ver detalles
                                                                                        # 006
                                                                                        MPN: 151684
                                                                                        VENTILADOR DE SUCCIÓN DE ACEITE
                                                                                        de £103,70
                                                                                        de £103,70
                                                                                        # 007
                                                                                        MPN: 111352
                                                                                        INSERTO ROSCADO
                                                                                        de £68,07
                                                                                        de £68,07
                                                                                        # 010
                                                                                        MPN: 11500424
                                                                                        SEMENTAL
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 011
                                                                                        MPN: 12601274
                                                                                        Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza. 12601270
                                                                                        # 012
                                                                                        MPN: 102948
                                                                                        TUERCA
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 013
                                                                                        MPN: 675000691
                                                                                        empaquetadura
                                                                                        de £1,08
                                                                                        de £1,08
                                                                                        Esta pieza reemplaza el número de pieza 10257060 que tenemos en stock.
                                                                                        # 014
                                                                                        MPN: 10300771
                                                                                        TAPÓN ROSCADO
                                                                                        de £0,57
                                                                                        de £0,57
                                                                                        # 015
                                                                                        MPN: 186746
                                                                                        UNIÓN ROSCADA
                                                                                        de £42,05
                                                                                        de £42,05
                                                                                        # 016
                                                                                        MPN: 144485
                                                                                        empaquetadura
                                                                                        de £12,50
                                                                                        de £12,50
                                                                                        # 017
                                                                                        MPN: 16043834
                                                                                        TORNILLO
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        Esta pieza reemplaza el número de pieza 16043824 que tenemos en stock.
                                                                                        # 018
                                                                                        MPN: 14496524
                                                                                        Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 019
                                                                                        MPN: 127496
                                                                                        Arandela
                                                                                        de £0,54
                                                                                        de £0,54
                                                                                        Esta pieza reemplaza el número de pieza. 384600330
                                                                                        # 020
                                                                                        MPN: 107980
                                                                                        ESPACIADOR
                                                                                        de £1,55
                                                                                        de £1,55
                                                                                        # 021
                                                                                        MPN: 184519
                                                                                        ALMOHADILLA
                                                                                        de £1,53
                                                                                        de £1,53
                                                                                        # 022
                                                                                        MPN: 107979
                                                                                        CUP
                                                                                        de £1,08
                                                                                        de £1,08
                                                                                        # 024
                                                                                        MPN: 188718
                                                                                        TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                        - No para USA y CDN - Con brida 2 fijaciones para conexión bomba de aceite - Válido hasta motor Nr. 70887
                                                                                        de £357,94
                                                                                        de £357,94
                                                                                        # 024
                                                                                        MPN: 189172
                                                                                        TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                        - Válido para USA y CDN - Con brida 2 fijaciones para conexión bomba de aceite - Válido hasta motor Nr. 70541
                                                                                        de £376,90
                                                                                        de £376,90
                                                                                        # 024
                                                                                        MPN: 194456
                                                                                        TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                        - Válido para USA y CDN - Con brida 3 fijaciones para conexión bomba de aceite - Válido a partir de motor Nr. 70542
                                                                                        de £304,89
                                                                                        de £304,89
                                                                                        # 024
                                                                                        MPN: 194457
                                                                                        TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                        - No para USA y CDN - Con brida 3 fijaciones para conexión bomba de aceite - Válido a partir de motor Nr. 70888
                                                                                        de £345,82
                                                                                        de £345,82
                                                                                        # 025
                                                                                        MPN: 109649
                                                                                        empaquetadura
                                                                                        - Se suministra también en el kit de revisión de juntas del cárter (cod. 980020002) - Válido para coches con tuberías desde el depósito hasta la bomba de aceite cod. {1 o 2}
                                                                                        de £0,70
                                                                                        de £0,70
                                                                                        # 025
                                                                                        MPN: 153628
                                                                                        empaquetadura
                                                                                        - Se suministra también en el kit de revisión de juntas del cárter (cod. 980020002) - Válido para coches con tuberías desde el depósito hasta la bomba de aceite cod. {1 o 2}
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 026
                                                                                        MPN: 14305424
                                                                                        TORNILLO
                                                                                        - No para USA y CDN - (Cantidad 1 para coches con tuberías desde depósito a bomba de aceite cod. 188718)
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 026
                                                                                        MPN: 14433124
                                                                                        TORNILLO
                                                                                        - Válido para USA y CDN - (Cantidad 1 para autos con tubería de tanque a bomba de aceite cod. 189172)
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 027
                                                                                        MPN: 14303824
                                                                                        TORNILLO
                                                                                        - No para EE. UU. y CDN
                                                                                        de £1,29
                                                                                        de £1,29
                                                                                        # 027
                                                                                        MPN: 14304821
                                                                                        TORNILLO
                                                                                        - Válido para EE.UU. y CDN
                                                                                        de £0,53
                                                                                        de £0,53
                                                                                        # 028
                                                                                        MPN: 11197774
                                                                                        Arandela
                                                                                        - (Cantidad 2 para automóviles con tubería desde tanque a bomba de aceite cod. 188718 o 189172)
                                                                                        de £0,54
                                                                                        de £0,54
                                                                                        # 029
                                                                                        MPN: 186060
                                                                                        TUBO DEL INTERCAMBIADOR DE CALOR AL TANQUE DE ACEITE
                                                                                        de £131,85
                                                                                        de £131,85
                                                                                        # 030
                                                                                        MPN: 170157
                                                                                        UNIÓN
                                                                                        de £27,68
                                                                                        de £27,68
                                                                                        # 031
                                                                                        MPN: 184821
                                                                                        soporte
                                                                                        de £9,20
                                                                                        de £9,20
                                                                                        # 032
                                                                                        MPN: 10441890
                                                                                        SOPORTE CON FUNDA
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 033
                                                                                        MPN: 187713
                                                                                        ACORTAR
                                                                                        de £3,17
                                                                                        de £3,17
                                                                                        Esta pieza reemplaza el número de pieza. 98055
                                                                                        # 034
                                                                                        MPN: 14305724
                                                                                        TORNILLO
                                                                                        de £0,54
                                                                                        de £0,54
                                                                                        # 035
                                                                                        MPN: 11197774
                                                                                        Arandela
                                                                                        de £0,54
                                                                                        de £0,54
                                                                                        # 036
                                                                                        MPN: 191396
                                                                                        soporte
                                                                                        de £4,51
                                                                                        de £4,51
                                                                                        # 037
                                                                                        MPN: 149707
                                                                                        ESPACIADOR
                                                                                        de £0,65
                                                                                        de £0,65
                                                                                        # 038
                                                                                        MPN: 177576
                                                                                        PASACABLES
                                                                                        de £1,11
                                                                                        de £1,11
                                                                                        # 039
                                                                                        MPN: 12643724
                                                                                        Arandela
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 040
                                                                                        MPN: 185469
                                                                                        TUBO DE VENTILACIÓN COMPLETO
                                                                                        de £126,73
                                                                                        de £126,73
                                                                                        # 041
                                                                                        MPN: 10440890
                                                                                        SOPORTE CON FUNDA
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 042
                                                                                        MPN: 14305024
                                                                                        TORNILLO
                                                                                        de £0,54
                                                                                        de £0,54
                                                                                        # 043
                                                                                        MPN: 11197774
                                                                                        Arandela
                                                                                        de £0,54
                                                                                        de £0,54
                                                                                        # 044
                                                                                        MPN: 182496
                                                                                        UNIÓN
                                                                                        de £34,44
                                                                                        de £34,44
                                                                                        # 045
                                                                                        MPN: 10284460
                                                                                        empaquetadura
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 046
                                                                                        MPN: 14305524
                                                                                        TORNILLO-M 6X30
                                                                                        de £0,53
                                                                                        de £0,53
                                                                                        # 047
                                                                                        MPN: 14305424
                                                                                        TORNILLO-M 6X25
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 047
                                                                                        MPN: 14432224
                                                                                        TORNILLO-M 6X22
                                                                                        de £0,47
                                                                                        de £0,47
                                                                                        # 048
                                                                                        MPN: 14305624
                                                                                        TORNILLO-M 6X35
                                                                                        de £0,53
                                                                                        de £0,53
                                                                                        # 049
                                                                                        MPN: 11197774
                                                                                        Arandela
                                                                                        de £0,51
                                                                                        de £0,51
                                                                                        # 050
                                                                                        MPN: 174600
                                                                                        empaquetadura
                                                                                        - Se suministra también en el kit de revisión de juntas del cárter (cod. 980020002)
                                                                                        de £4,48
                                                                                        de £4,48
