maserati 4200 coupe (2003) sistema de lubricación - tanque - intercambio de calentador diagrama de piezas

017 - Sistema de lubricación - Tanque - Intercambio de calentador

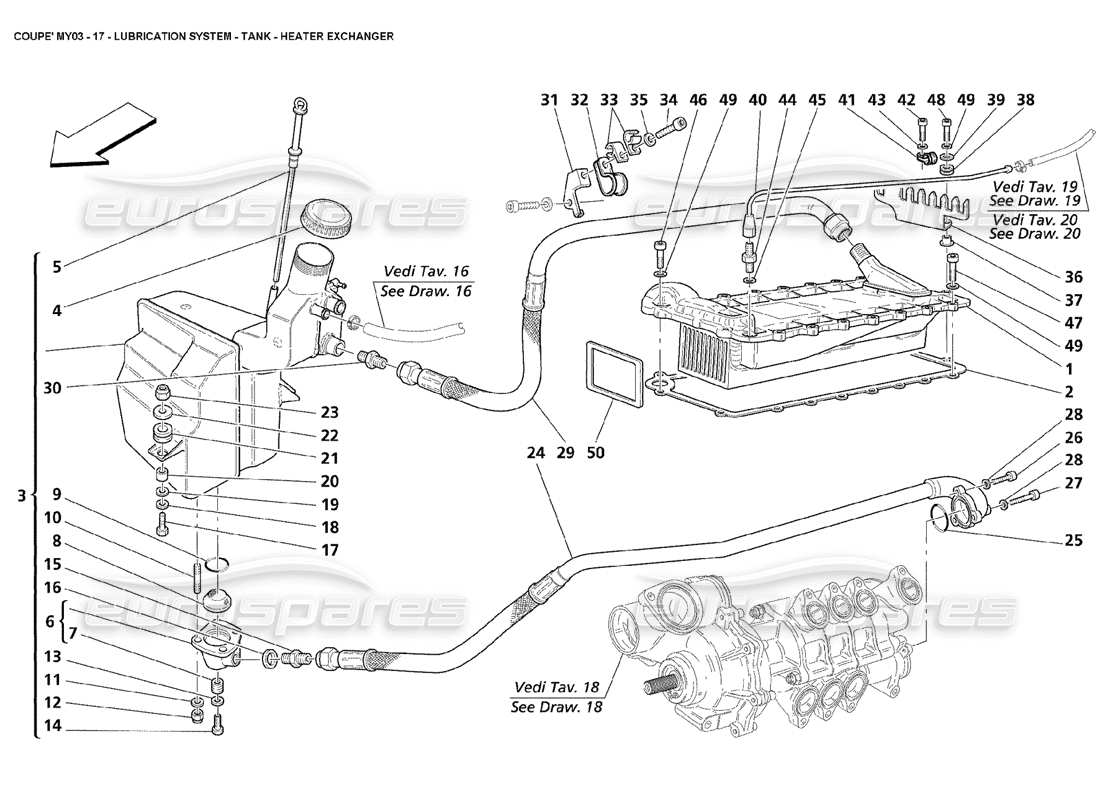

Maserati 4200 Coupe (2003) Lubrication System - Tank - Heater Exchange Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                    #
                                                                                    Número de pieza
                                                                                    Descripción
                                                                                    Precio
                                                                                    # 001
                                                                                    MPN: 186356
                                                                                    INTERCAMBIADOR DE AGUA Y ACEITE
                                                                                    de £1.346,31
                                                                                    de £1.346,31
                                                                                    # 002
                                                                                    MPN: 185581
                                                                                    empaquetadura
                                                                                    - Se suministra también en el cárter - kit de revisión de juntas (cod. 980020002)
                                                                                    de £26,17
                                                                                    de £26,17
                                                                                    # 003
                                                                                    MPN: 211465

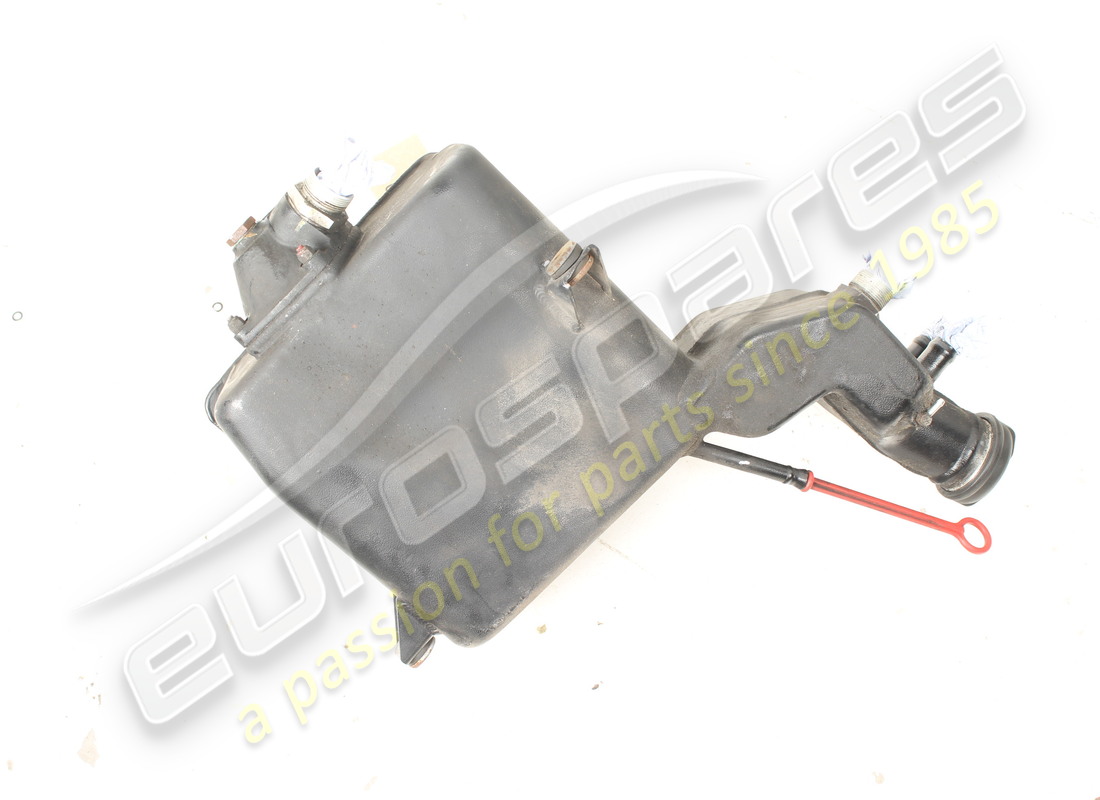

                                                                                    TANQUE DE ACEITE COMPLETO
                                                                                    de £476,89
                                                                                    de £476,89
                                                                                    Esta pieza reemplaza el número de pieza. 189163 - and 1 more. Haga clic para ver detalles
                                                                                    # 004
                                                                                    MPN: 189116
                                                                                    Tapón de llenado de combustible
                                                                                    de £35,15
                                                                                    de £35,15
                                                                                    Esta pieza reemplaza el número de pieza. 113401 - and 1 more. Haga clic para ver detalles
                                                                                    # 005
                                                                                    MPN: 192510
                                                                                    VARILLA DE NIVEL DE ACEITE
                                                                                    de £5,85
                                                                                    de £5,85
                                                                                    Esta pieza reemplaza el número de pieza. 188627 - and 1 more. Haga clic para ver detalles
                                                                                    # 006
                                                                                    MPN: 151684
                                                                                    VENTILADOR DE SUCCIÓN DE ACEITE
                                                                                    de £103,70
                                                                                    de £103,70
                                                                                    # 007
                                                                                    MPN: 111352
                                                                                    INSERTO ROSCADO
                                                                                    de £68,07
                                                                                    de £68,07
                                                                                    # 010
                                                                                    MPN: 11500424
                                                                                    SEMENTAL
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 011
                                                                                    MPN: 12601274
                                                                                    Arandela
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    Esta pieza reemplaza el número de pieza. 12601270
                                                                                    # 012
                                                                                    MPN: 102948
                                                                                    TUERCA
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 013
                                                                                    MPN: 675000691
                                                                                    empaquetadura
                                                                                    de £1,08
                                                                                    de £1,08
                                                                                    Esta pieza reemplaza el número de pieza 10257060 que tenemos en stock.
                                                                                    # 014
                                                                                    MPN: 10300771
                                                                                    TAPÓN ROSCADO
                                                                                    de £0,57
                                                                                    de £0,57
                                                                                    # 015
                                                                                    MPN: 186746
                                                                                    UNIÓN ROSCADA
                                                                                    de £42,05
                                                                                    de £42,05
                                                                                    # 016
                                                                                    MPN: 144485
                                                                                    empaquetadura
                                                                                    de £12,50
                                                                                    de £12,50
                                                                                    # 017
                                                                                    MPN: 16043834
                                                                                    TORNILLO
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    Esta pieza reemplaza el número de pieza 16043824 que tenemos en stock.
                                                                                    # 018
                                                                                    MPN: 14496524
                                                                                    Arandela
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 019
                                                                                    MPN: 127496
                                                                                    Arandela
                                                                                    de £0,54
                                                                                    de £0,54
                                                                                    Esta pieza reemplaza el número de pieza. 384600330
                                                                                    # 020
                                                                                    MPN: 107980
                                                                                    ESPACIADOR
                                                                                    de £1,55
                                                                                    de £1,55
                                                                                    # 021
                                                                                    MPN: 184519
                                                                                    ALMOHADILLA
                                                                                    de £1,53
                                                                                    de £1,53
                                                                                    # 022
                                                                                    MPN: 107979
                                                                                    CUP
                                                                                    de £1,08
                                                                                    de £1,08
                                                                                    # 024
                                                                                    MPN: 194456
                                                                                    TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                    - Válido para EE.UU. y CDN
                                                                                    de £304,89
                                                                                    de £304,89
                                                                                    # 024
                                                                                    MPN: 194457
                                                                                    TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                    - No para EE. UU. y CDN
                                                                                    de £345,82
                                                                                    de £345,82
                                                                                    # 025
                                                                                    MPN: 109649
                                                                                    empaquetadura
                                                                                    - Se suministra también en el cárter - kit de revisión de juntas (cod. 980020002)
                                                                                    de £0,70
                                                                                    de £0,70
                                                                                    # 026
                                                                                    MPN: 14305424
                                                                                    TORNILLO
                                                                                    - No para EE. UU. y CDN
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 026
                                                                                    MPN: 14433124
                                                                                    TORNILLO
                                                                                    - Válido para EE.UU. y CDN
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 027
                                                                                    MPN: 14303824
                                                                                    TORNILLO
                                                                                    - No para EE. UU. y CDN
                                                                                    de £1,29
                                                                                    de £1,29
                                                                                    # 027
                                                                                    MPN: 14304821
                                                                                    TORNILLO
                                                                                    - Válido para EE.UU. y CDN
                                                                                    de £0,53
                                                                                    de £0,53
                                                                                    # 028
                                                                                    MPN: 11197774
                                                                                    Arandela
                                                                                    de £0,54
                                                                                    de £0,54
                                                                                    # 029
                                                                                    MPN: 186060
                                                                                    TUBO DEL INTERCAMBIADOR DE CALOR AL TANQUE DE ACEITE
                                                                                    de £131,85
                                                                                    de £131,85
                                                                                    # 030
                                                                                    MPN: 170157
                                                                                    UNIÓN
                                                                                    de £27,68
                                                                                    de £27,68
                                                                                    # 031
                                                                                    MPN: 184821
                                                                                    soporte
                                                                                    de £9,20
                                                                                    de £9,20
                                                                                    # 032
                                                                                    MPN: 10441890
                                                                                    SOPORTE CON FUNDA
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 033
                                                                                    MPN: 187713
                                                                                    ACORTAR
                                                                                    de £3,17
                                                                                    de £3,17
                                                                                    Esta pieza reemplaza el número de pieza. 98055
                                                                                    # 034
                                                                                    MPN: 14305724
                                                                                    TORNILLO
                                                                                    de £0,54
                                                                                    de £0,54
                                                                                    # 035
                                                                                    MPN: 11197774
                                                                                    Arandela
                                                                                    de £0,54
                                                                                    de £0,54
                                                                                    # 036
                                                                                    MPN: 191396
                                                                                    soporte
                                                                                    de £4,51
                                                                                    de £4,51
                                                                                    # 037
                                                                                    MPN: 149707
                                                                                    ESPACIADOR
                                                                                    de £0,65
                                                                                    de £0,65
                                                                                    # 038
                                                                                    MPN: 177576
                                                                                    PASACABLES
                                                                                    de £1,11
                                                                                    de £1,11
                                                                                    # 039
                                                                                    MPN: 12643724
                                                                                    Arandela
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 040
                                                                                    MPN: 185469
                                                                                    TUBO DE VENTILACIÓN COMPLETO
                                                                                    de £126,73
                                                                                    de £126,73
                                                                                    # 041
                                                                                    MPN: 10440890
                                                                                    SOPORTE CON FUNDA
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 042
                                                                                    MPN: 14305024
                                                                                    TORNILLO
                                                                                    de £0,54
                                                                                    de £0,54
                                                                                    # 043
                                                                                    MPN: 11197774
                                                                                    Arandela
                                                                                    de £0,54
                                                                                    de £0,54
                                                                                    # 044
                                                                                    MPN: 182496
                                                                                    UNIÓN
                                                                                    de £34,44
                                                                                    de £34,44
                                                                                    # 045
                                                                                    MPN: 10284460
                                                                                    empaquetadura
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 046
                                                                                    MPN: 14305524
                                                                                    TORNILLO
                                                                                    -M6X30
                                                                                    de £0,53
                                                                                    de £0,53
                                                                                    # 047
                                                                                    MPN: 14305424
                                                                                    TORNILLO
                                                                                    -M6X25
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 047
                                                                                    MPN: 14432224
                                                                                    TORNILLO
                                                                                    -M6X22
                                                                                    de £0,47
                                                                                    de £0,47
                                                                                    # 048
                                                                                    MPN: 14305624
                                                                                    TORNILLO
                                                                                    -M6X35
                                                                                    de £0,53
                                                                                    de £0,53
                                                                                    # 049
                                                                                    MPN: 11197774
                                                                                    Arandela
                                                                                    de £0,51
                                                                                    de £0,51
                                                                                    # 050
                                                                                    MPN: 174600
                                                                                    empaquetadura
                                                                                    - Se suministra también en el cárter - kit de revisión de juntas (cod. 980020002)
                                                                                    de £4,48
                                                                                    de £4,48
