maserati 4200 coupe (2003) sistema de aire acondicionado diagrama de piezas

144 - Sistema de aire acondicionado

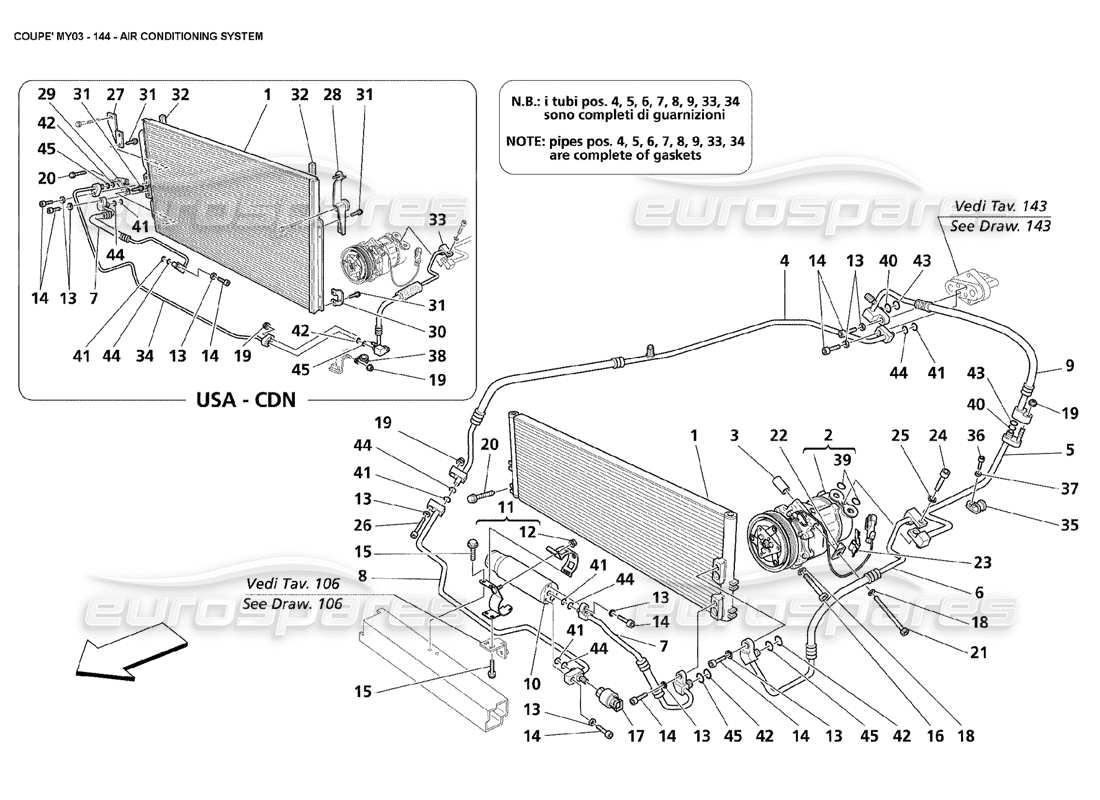

Maserati 4200 Coupe (2003) Air Conditioning System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                      #
                                                      Número de pieza
                                                      Descripción
                                                      Precio
                                                      # 001
                                                      MPN: 181106
                                                      CONDENSADOR DE CA
                                                      - No para EE. UU. y CDN
                                                      de £426,96
                                                      de £426,96
                                                      # 001
                                                      MPN: 189215
                                                      CONDENSADOR DE CA
                                                      - Válido para EE.UU. y CDN
                                                      de £390,31
                                                      de £390,31
                                                      Esta pieza reemplaza el número de pieza. 193547
                                                      # 002
                                                      MPN: 183309
                                                      Compresor de aire acondicionado
                                                      Versión Sanden
                                                      de £1.183,81
                                                      de £1.183,81
                                                      # 004
                                                      MPN: 66244200
                                                      TUBO DE UNIÓN AL EVAPORADOR
                                                      - No para GD
                                                      de £96,72
                                                      de £96,72
                                                      # 004
                                                      MPN: 66765700
                                                      TUBO DE UNIÓN AL EVAPORADOR
                                                      - Válido para GD
                                                      de £99,39
                                                      de £99,39
                                                      # 005
                                                      MPN: 67028000
                                                      TUBO DE UNIÓN AL COMPRESOR
                                                      de £63,82
                                                      de £63,82
                                                      # 006
                                                      MPN: 66707600
                                                      TUBO DEL COMPRESOR AL CONDENSADOR
                                                      - No para EE. UU. y CDN
                                                      de £138,54
                                                      de £138,54
                                                      # 007
                                                      MPN: 66063100
                                                      PIPE FROM CONDENSER TO FILTER
                                                      - No para EE. UU. y CDN
                                                      de £71,24
                                                      de £71,24
                                                      # 007
                                                      MPN: 67193700
                                                      PIPE FROM CONDENSER TO FILTER
                                                      - Válido para EE.UU. y CDN
                                                      de £101,41
                                                      de £101,41
                                                      # 008
                                                      MPN: 66063200
                                                      TUBO DE FILTRO A UNIÓN
                                                      - No para GD
                                                      de £44,23
                                                      de £44,23
                                                      # 008
                                                      MPN: 66765800
                                                      TUBO DE FILTRO A UNIÓN
                                                      - Válido para GD
                                                      de £73,85
                                                      de £73,85
                                                      # 009
                                                      MPN: 66063300
                                                      TUBO DEL EVAPORADOR A LA UNIÓN
                                                      - No para GD
                                                      de £54,89
                                                      de £54,89
                                                      # 009
                                                      MPN: 66722700
                                                      TUBO DEL EVAPORADOR A LA UNIÓN
                                                      - Válido para GD
                                                      de £70,81
                                                      de £70,81
                                                      # 010
                                                      MPN: 67110900
                                                      FILTRO DESHIDRATANTE
                                                      de £40,73
                                                      de £40,73
                                                      Esta pieza reemplaza el número de pieza. 385500174 - and 1 more. Haga clic para ver detalles
                                                      # 011
                                                      MPN: 66247100
                                                      SOPORTE COMPLETO PARA FILTRO DESHIDRATANTE
                                                      de £7,67
                                                      de £7,67
                                                      Esta pieza reemplaza el número de pieza. 66247200 - and 1 more. Haga clic para ver detalles
                                                      # 013
                                                      MPN: 12601274
                                                      Arandela
                                                      de £0,52
                                                      de £0,52
                                                      Esta pieza reemplaza el número de pieza. 12601270
                                                      # 014
                                                      MPN: 14305424
                                                      TORNILLO
                                                      de £0,50
                                                      de £0,50
                                                      # 015
                                                      MPN: 11612626
                                                      TORNILLO
                                                      de £2,47
                                                      de £2,47
                                                      # 016
                                                      MPN: 14307124
                                                      TORNILLO
                                                      de £0,53
                                                      de £0,53
                                                      # 018
                                                      MPN: 11193874
                                                      Arandela
                                                      de £0,54
                                                      de £0,54
                                                      # 019
                                                      MPN: 14059214

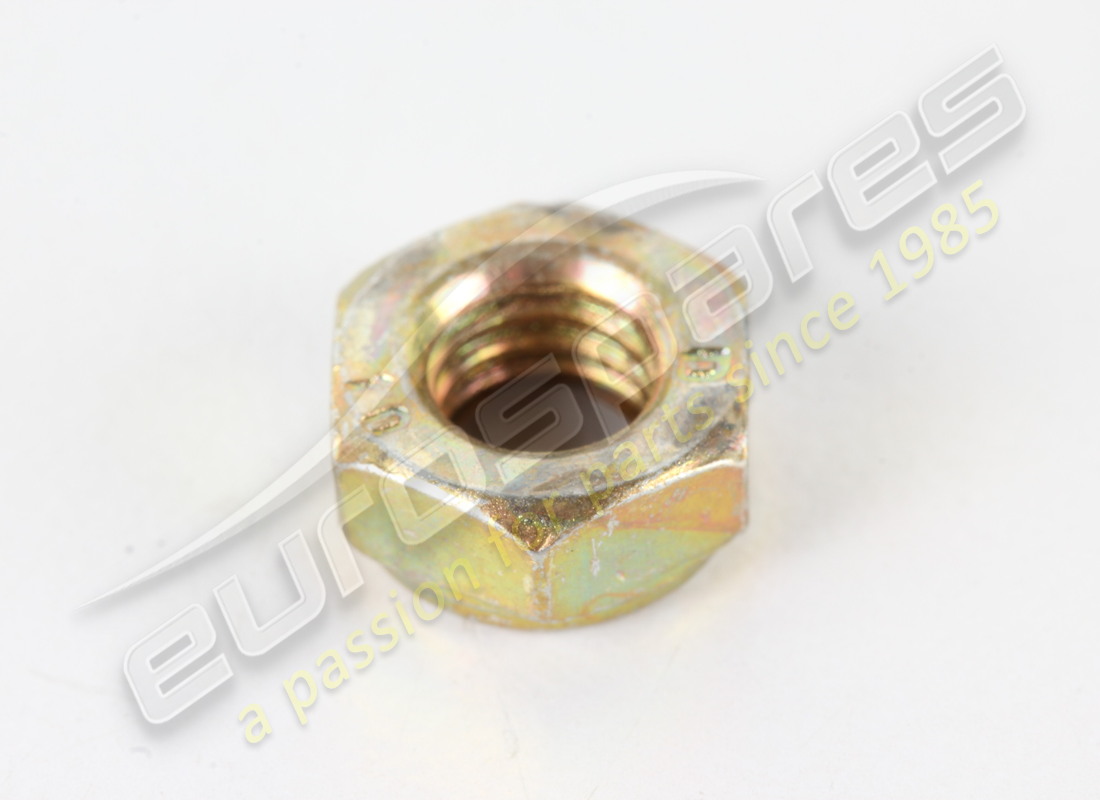

                                                      TUERCA M6
                                                      - (Cantidad 3 para autos USA y CDN)
                                                      de £0,53
                                                      de £0,53
                                                      Esta pieza reemplaza el número de pieza. 12578121
                                                      # 020
                                                      MPN: 15698204
                                                      TORNILLO
                                                      - No para EE. UU. y CDN
                                                      de £1,31
                                                      de £1,31
                                                      # 020
                                                      MPN: 15699804
                                                      TORNILLO
                                                      - Válido para EE.UU. y CDN
                                                      de £0,54
                                                      de £0,54
                                                      Esta pieza reemplaza el número de pieza. 15534501
                                                      # 021
                                                      MPN: 175428
                                                      TORNILLO
                                                      de £1,04
                                                      de £1,04
                                                      # 022
                                                      MPN: 185556
                                                      SOPORTE DE FIJACIÓN DE CABLES
                                                      de £1,55
                                                      de £1,55
                                                      # 023
                                                      MPN: 155978
                                                      ACORTAR
                                                      de £0,54
                                                      de £0,54
                                                      # 025
                                                      MPN: 11198579
                                                      Arandela
                                                      de £1,08
                                                      de £1,08
                                                      # 026
                                                      MPN: 14305821
                                                      TORNILLO
                                                      de £0,53
                                                      de £0,53
                                                      # 027
                                                      MPN: 193551
                                                      SOPORTE SUPERIOR DER.
                                                      - Válido para EE.UU. y CDN
                                                      de £4,63
                                                      de £4,63
                                                      # 028
                                                      MPN: 193552
                                                      LH UPPER BRACKET
                                                      - Válido para EE.UU. y CDN
                                                      de £16,25
                                                      de £16,25
                                                      # 029
                                                      MPN: 193553
                                                      SOPORTE INFERIOR DERECHO
                                                      - Válido para EE.UU. y CDN
                                                      de £3,63
                                                      de £3,63
                                                      # 030
                                                      MPN: 193554
                                                      SOPORTE INFERIOR IZQUIERDO
                                                      - Válido para EE.UU. y CDN
                                                      de £3,63
                                                      de £3,63
                                                      # 031
                                                      MPN: 165137
                                                      TORNILLO
                                                      - Válido para EE.UU. y CDN
                                                      de £1,31
                                                      de £1,31
                                                      # 032
                                                      MPN: 193556
                                                      PERFIL DE GOMA
                                                      - Válido para EE.UU. y CDN
                                                      de £1,55
                                                      de £1,55
                                                      # 033
                                                      MPN: 67193500
                                                      TUBO DE COMPRESOR A UNIÓN
                                                      - Válido para EE.UU. y CDN
                                                      de £367,37
                                                      de £367,37
                                                      # 034
                                                      MPN: 67193600
                                                      TUBO DE UNIÓN AL CONDENSADOR
                                                      - Válido para EE.UU. y CDN
                                                      de £125,81
                                                      de £125,81
                                                      # 035
                                                      MPN: 10441590
                                                      SOPORTE CON FUNDA
                                                      de £0,53
                                                      de £0,53
                                                      # 036
                                                      MPN: 14433124
                                                      TORNILLO
                                                      de £0,53
                                                      de £0,53
                                                      # 037
                                                      MPN: 127494
                                                      Arandela
                                                      de £0,54
                                                      de £0,54
                                                      # 038
                                                      MPN: 10441690
                                                      SOPORTE CON FUNDA
                                                      de £1,08
                                                      de £1,08
                                                      # 040
                                                      MPN: 67641500
                                                      O JUNTA
                                                      de £2,31
                                                      de £2,31
                                                      # 041
                                                      MPN: 67641000
                                                      O JUNTA
                                                      - (Cantidad 5 para autos USA y CDN)
                                                      de £2,31
                                                      de £2,31
                                                      # 042
                                                      MPN: 67641100
                                                      O JUNTA
                                                      de £2,31
                                                      de £2,31
                                                      # 043
                                                      MPN: 67641200
                                                      O JUNTA
                                                      de £2,85
                                                      de £2,85
                                                      # 044
                                                      MPN: 67641300
                                                      O JUNTA
                                                      - (Cantidad 5 para autos USA y CDN)
                                                      de £1,92
                                                      de £1,92
                                                      # 045
                                                      MPN: 67641400
                                                      O JUNTA
                                                      de £2,31
                                                      de £2,31
