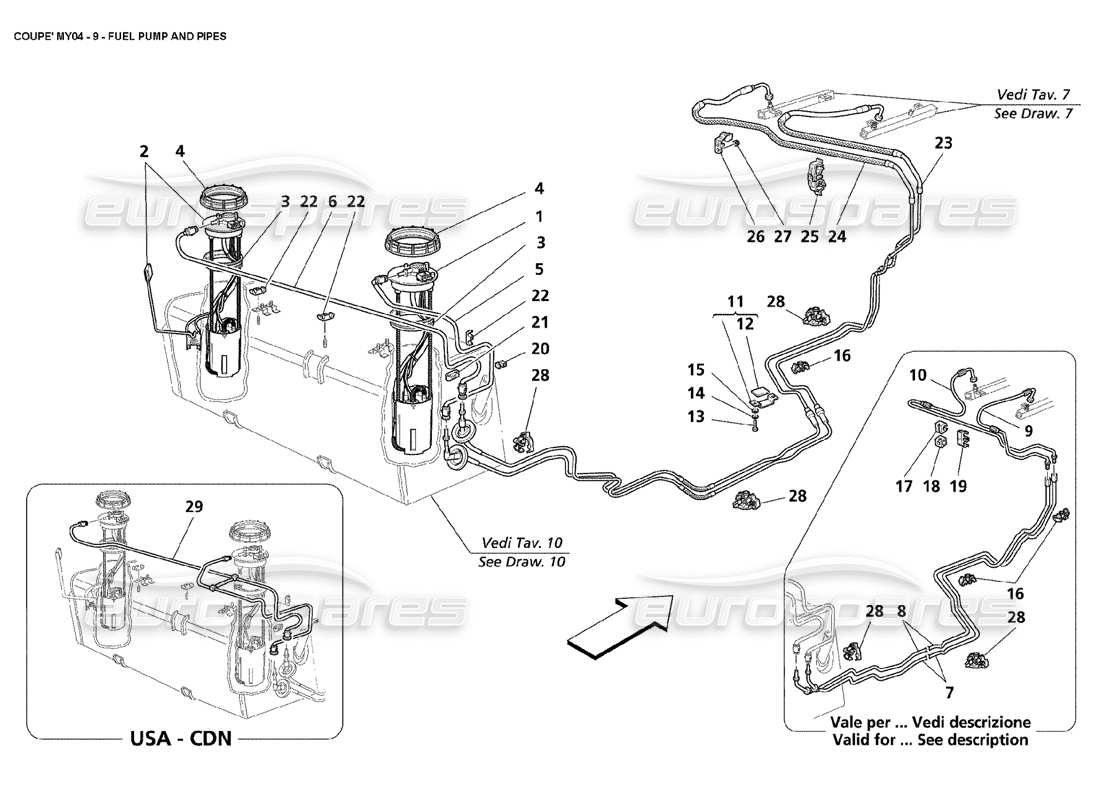

009 - Bomba de combustible y tuberías
Maserati 4200 Coupe (2004) Fuel Pump and Pipes Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 181205
BOMBA DE COMBUSTIBLE COMPLETA DERECHA
de £112,69
de £112,69
BOMBA DE COMBUSTIBLE COMPLETA IZQUIERDA Genuine Ferrari Pieza: dañada en stock
BOQUILLA SUPERIOR ROTO, LA BOMBA AÚN ESTÁ BIEN
BOQUILLA SUPERIOR ROTO, LA BOMBA AÚN ESTÁ BIEN
# 002
MPN: 181204
BOMBA DE COMBUSTIBLE COMPLETA IZQUIERDA
de £177,08
de £177,08
# 003
MPN: 181681
empaquetadura
de £11,67
de £11,67
# 004
MPN: 181682
TUERCA DE ANILLO
de £7,78
de £7,78
# 005
MPN: 197655
TUBO DE ENTREGA DE COMBUSTIBLE DERECHO
- No para EE. UU. y CDN
de £191,23
de £191,23
# 006
MPN: 197656
TUBO DE ENTREGA DE COMBUSTIBLE IZQUIERDO
- No para EE. UU. y CDN
de £113,36
de £113,36
# 007
MPN: 183208
TUBO DE ENTREGA DE COMBUSTIBLE DER.
- Válido para USA y CDN - Válido hasta car Ass. Nro. 13308
de £65,18
de £65,18
# 008
MPN: 183211
TUBO DEL CHASIS INFERIOR DE ENTREGA DE COMBUSTIBLE IZQUIERDO
- Válido para USA y CDN - Válido hasta car Ass. Nro. 13308
de £65,18
de £65,18
# 009
MPN: 183214
TUBO DE ENTREGA DE COMBUSTIBLE DERECHO A FLEXIBLE
- Válido para USA y CDN - Válido hasta car Ass. Nro. 13308
de £37,40
de £37,40
# 010
MPN: 183215
TUBO DE ENTREGA DE COMBUSTIBLE IZQUIERDO A FLEXIBLE
- Válido para USA y CDN - Válido hasta car Ass. Nro. 13308
de £39,98
de £39,98
# 011
MPN: 187464
SOPORTE DE PROTECCIÓN DE TUBERÍAS
de £8,20
de £8,20
Esta pieza reemplaza el número de pieza. 387400102
# 012
MPN: 387400402
empaquetadura
de £1,55
de £1,55
# 013
MPN: 10977824
TORNILLO
de £1,08
de £1,08
Esta pieza reemplaza el número de pieza 16130321 que tenemos en stock.
# 014
MPN: 11181574
Arandela
de £0,54
de £0,54
# 015
MPN: 14447025
Arandela
- (Cantidad definida durante el montaje)
de £1,39
de £1,39
# 016
MPN: 379200408
ACORTAR
de £1,08
de £1,08
# 017
MPN: 140731
ACORTAR
- Válido para USA y CDN - Válido hasta car Ass. Nro. 13308
de £0,69
de £0,69
# 018
MPN: 155781
ANCLAJE PARA CLIP
- Válido para USA y CDN - Válido hasta car Ass. Nro. 13308
de £0,47
de £0,47
# 019
MPN: 190410
ACORTAR
- Válido para USA y CDN - Válido hasta car Ass. Nro. 13308
de £2,32
de £2,32
# 020
MPN: 389200406
ACORTAR
de £0,54
de £0,54
# 021
MPN: 191047
ACORTAR
de £2,32
de £2,32
# 022
MPN: 379200408
ACORTAR
de £1,08
de £1,08
# 023
MPN: 194747
TUBO DE ENTREGA DE COMBUSTIBLE DERECHO A FLEXIBLE
- No para EE. UU. y CDN - Desde auto Ass. Nro. 13309 válido para todas las versiones
de £64,55
de £64,55
Esta pieza reemplaza el número de pieza. 980138232
# 024
MPN: 194748
TUBO DE ENTREGA DE COMBUSTIBLE IZQUIERDO A FLEXIBLE
de £71,66
de £71,66
Esta pieza reemplaza el número de pieza. 980138233
# 025
MPN: 195052
ACORTAR
- No para EE. UU. y CDN - Desde auto Ass. Nro. 13309 válido para todas las versiones
de £1,08
de £1,08
# 026
MPN: 159521
ACORTAR
- No para EE. UU. y CDN - Desde auto Ass. Nro. 13309 válido para todas las versiones
de £1,33
de £1,33
# 027
MPN: 14059111
TUERCA
- No para EE. UU. y CDN - Desde auto Ass. Nro. 13309 válido para todas las versiones
de £0,47
de £0,47
# 028
MPN: 190410
ACORTAR
- (Cantidad definida durante el montaje)
de £2,32
de £2,32
# 029
MPN: 193544
TUBO DE ENTREGA DE COMBUSTIBLE COMPLETO
- Válido para EE.UU. y CDN
de £311,02
de £311,02
