maserati 4200 coupe (2005) sistema de aire acondicionado diagrama de piezas

144 - Sistema de aire acondicionado

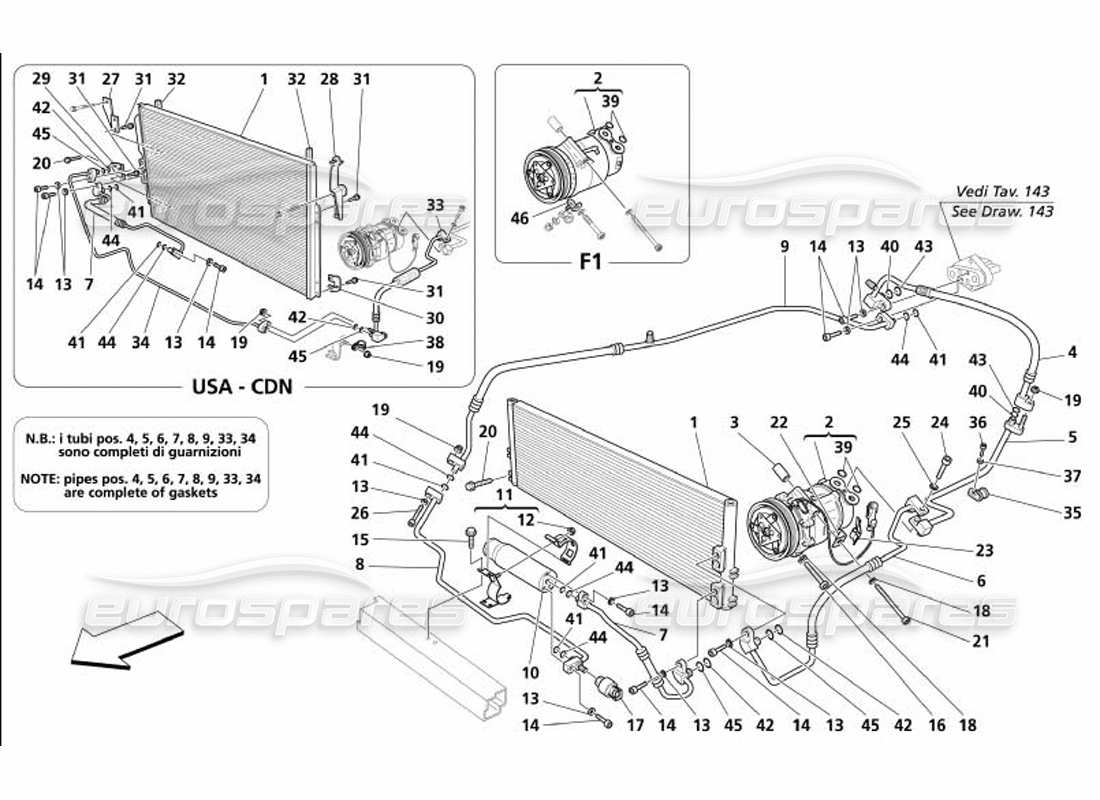

Maserati 4200 Coupe (2005) Air Conditioning System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                #
                                                Número de pieza
                                                Descripción
                                                Precio
                                                # 001
                                                MPN: 181106
                                                CONDENSADOR DE CA
                                                No para EE. UU. y CDN
                                                de £426,96
                                                de £426,96
                                                # 001
                                                MPN: 189215
                                                CONDENSADOR DE CA
                                                Válido para EE.UU. y CDN
                                                de £390,31
                                                de £390,31
                                                Esta pieza reemplaza el número de pieza. 193547
                                                # 002
                                                MPN: 183309
                                                Compresor de aire acondicionado
                                                No para F1, versión Sanden
                                                de £1.183,81
                                                de £1.183,81
                                                # 002
                                                MPN: 263172
                                                Compresor de aire acondicionado
                                                Versión Delphi
                                                de £659,32
                                                de £659,32
                                                Esta pieza reemplaza el número de pieza. 242595
                                                # 004
                                                MPN: 66244200
                                                TUBO DE UNIÓN AL EVAPORADOR
                                                No para GD
                                                de £96,72
                                                de £96,72
                                                # 004
                                                MPN: 66765700
                                                TUBO DE UNIÓN AL EVAPORADOR
                                                Válido para GD
                                                de £99,39
                                                de £99,39
                                                # 005
                                                MPN: 67028000
                                                TUBO DE UNIÓN AL COMPRESOR
                                                No para F1
                                                de £63,82
                                                de £63,82
                                                # 005
                                                MPN: 67813600
                                                TUBO DE UNIÓN AL COMPRESOR
                                                Válido para F1
                                                de £36,01
                                                de £36,01
                                                # 006
                                                MPN: 66707600
                                                TUBO DEL COMPRESOR AL CONDENSADOR
                                                No para EE.UU. y CDN - No para F1
                                                de £138,54
                                                de £138,54
                                                # 006
                                                MPN: 67813400
                                                TUBO DEL COMPRESOR AL CONDENSADOR
                                                No para EE. UU. y CDN: válido para F1
                                                de £74,16
                                                de £74,16
                                                # 007
                                                MPN: 66063100
                                                PIPE FROM CONDENSER TO FILTER
                                                No para EE. UU. y CDN
                                                de £71,24
                                                de £71,24
                                                # 007
                                                MPN: 67193700
                                                PIPE FROM CONDENSER TO FILTER
                                                Válido para EE.UU. y CDN
                                                de £101,41
                                                de £101,41
                                                # 008
                                                MPN: 66063200
                                                TUBO DE FILTRO A UNIÓN
                                                No para GD
                                                de £44,23
                                                de £44,23
                                                # 008
                                                MPN: 66765800
                                                TUBO DE FILTRO A UNIÓN
                                                Válido para GD
                                                de £73,85
                                                de £73,85
                                                # 009
                                                MPN: 66063300
                                                TUBO DEL EVAPORADOR A LA UNIÓN
                                                No para GD
                                                de £54,89
                                                de £54,89
                                                # 009
                                                MPN: 66722700
                                                TUBO DEL EVAPORADOR A LA UNIÓN
                                                Válido para GD
                                                de £70,81
                                                de £70,81
                                                # 010
                                                MPN: 67110900
                                                FILTRO DESHIDRATANTE
                                                de £40,73
                                                de £40,73
                                                Esta pieza reemplaza el número de pieza. 385500174 - and 1 more. Haga clic para ver detalles
                                                # 011
                                                MPN: 66247100
                                                SOPORTE COMPLETO PARA FILTRO DESHIDRATANTE
                                                de £7,67
                                                de £7,67
                                                Esta pieza reemplaza el número de pieza. 66247200 - and 1 more. Haga clic para ver detalles
                                                # 013
                                                MPN: 12601274
                                                Arandela
                                                de £0,52
                                                de £0,52
                                                Esta pieza reemplaza el número de pieza. 12601270
                                                # 014
                                                MPN: 14305424
                                                TORNILLO
                                                de £0,50
                                                de £0,50
                                                # 015
                                                MPN: 11612626
                                                TORNILLO
                                                de £2,47
                                                de £2,47
                                                # 016
                                                MPN: 14307124
                                                TORNILLO
                                                de £0,53
                                                de £0,53
                                                # 018
                                                MPN: 11193874
                                                Arandela
                                                de £0,54
                                                de £0,54
                                                # 019
                                                MPN: 14059214
                                                TUERCA M6
                                                (Cantidad 3 para autos USA y CDN)
                                                de £0,53
                                                de £0,53
                                                Esta pieza reemplaza el número de pieza. 12578121
                                                # 020
                                                MPN: 15698204
                                                TORNILLO
                                                No para EE. UU. y CDN
                                                de £1,31
                                                de £1,31
                                                # 020
                                                MPN: 15699804
                                                TORNILLO
                                                Válido para EE.UU. y CDN
                                                de £0,54
                                                de £0,54
                                                Esta pieza reemplaza el número de pieza. 15534501
                                                # 021
                                                MPN: 175428
                                                TORNILLO
                                                de £1,04
                                                de £1,04
                                                # 022
                                                MPN: 185556
                                                SOPORTE DE FIJACIÓN DE CABLES
                                                No para F1
                                                de £1,55
                                                de £1,55
                                                # 023
                                                MPN: 155978
                                                ACORTAR
                                                No para F1
                                                de £0,54
                                                de £0,54
                                                # 025
                                                MPN: 11198579
                                                Arandela
                                                de £1,08
                                                de £1,08
                                                # 026
                                                MPN: 14305821
                                                TORNILLO
                                                de £0,53
                                                de £0,53
                                                # 027
                                                MPN: 193551
                                                SOPORTE SUPERIOR DER.
                                                Válido para EE.UU. y CDN
                                                de £4,63
                                                de £4,63
                                                # 028
                                                MPN: 193552
                                                LH UPPER BRACKET
                                                Válido para EE.UU. y CDN
                                                de £16,25
                                                de £16,25
                                                # 029
                                                MPN: 193553
                                                SOPORTE INFERIOR DERECHO
                                                Válido para EE.UU. y CDN
                                                de £3,63
                                                de £3,63
                                                # 030
                                                MPN: 193554
                                                SOPORTE INFERIOR IZQUIERDO
                                                Válido para EE.UU. y CDN
                                                de £3,63
                                                de £3,63
                                                # 031
                                                MPN: 165137
                                                TORNILLO
                                                Válido para EE.UU. y CDN
                                                de £1,31
                                                de £1,31
                                                # 032
                                                MPN: 193556
                                                PERFIL DE GOMA
                                                Válido para EE.UU. y CDN
                                                de £1,55
                                                de £1,55
                                                # 033
                                                MPN: 67193500
                                                TUBO DE COMPRESOR A UNIÓN
                                                Válido para EE. UU. y CDN; no para F1
                                                de £367,37
                                                de £367,37
                                                # 033
                                                MPN: 67813500
                                                TUBO DE COMPRESOR A UNIÓN
                                                Válido para EE.UU. y CDN - Válido para F1
                                                de £53,20
                                                de £53,20
                                                # 034
                                                MPN: 67193600
                                                TUBO DE UNIÓN AL CONDENSADOR
                                                Válido para EE.UU. y CDN
                                                de £125,81
                                                de £125,81
                                                # 035
                                                MPN: 10441590
                                                SOPORTE CON FUNDA
                                                de £0,53
                                                de £0,53
                                                # 036
                                                MPN: 14433124
                                                TORNILLO
                                                de £0,53
                                                de £0,53
                                                # 037
                                                MPN: 127494
                                                Arandela
                                                de £0,54
                                                de £0,54
                                                # 038
                                                MPN: 10441690
                                                SOPORTE CON FUNDA
                                                de £1,08
                                                de £1,08
                                                # 040
                                                MPN: 67641500
                                                O JUNTA
                                                de £2,31
                                                de £2,31
                                                # 041
                                                MPN: 67641000
                                                O JUNTA
                                                (Cantidad 5 para autos USA y CDN)
                                                de £2,31
                                                de £2,31
                                                # 042
                                                MPN: 67641100
                                                O JUNTA
                                                de £2,31
                                                de £2,31
                                                # 043
                                                MPN: 67641200
                                                O JUNTA
                                                de £2,85
                                                de £2,85
                                                # 044
                                                MPN: 67641300
                                                O JUNTA
                                                (Cantidad 5 para autos USA y CDN)
                                                de £1,92
                                                de £1,92
                                                # 045
                                                MPN: 67641400
                                                O JUNTA
                                                de £2,31
                                                de £2,31
                                                # 046
                                                MPN: 149694
                                                soporte
                                                Válido para F1
                                                de £3,84
                                                de £3,84
