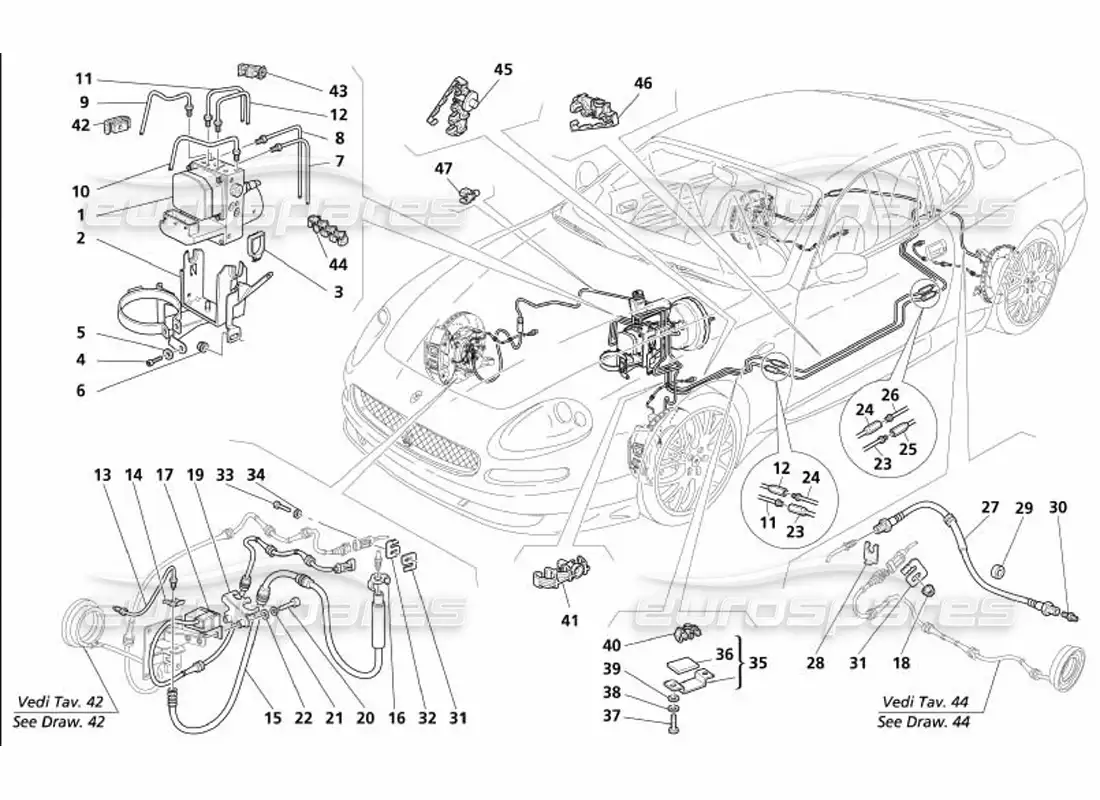

maserati 4200 gransport (2005) sistema de frenos -no para gd- diagrama de piezas

035 - Sistema de frenos -No para GD-

Maserati 4200 Gransport (2005) Braking System -Not for GD- Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                      #
                                                                                      Número de pieza
                                                                                      Descripción
                                                                                      Precio
                                                                                      # 001
                                                                                      MPN: 198983
                                                                                      unidad hidraulica
                                                                                      de £2.563,77
                                                                                      de £2.563,77
                                                                                      # 002
                                                                                      MPN: 195570
                                                                                      SOPORTE DE FIJACIÓN DE LA UNIDAD DE CONTROL
                                                                                      de £33,12
                                                                                      de £33,12
                                                                                      # 003
                                                                                      MPN: 193877
                                                                                      CLIP DE FIJACIÓN DE LA UNIDAD DE CONTROL
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 005
                                                                                      MPN: 12646604
                                                                                      Arandela
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 006
                                                                                      MPN: 14040611
                                                                                      TUERCA
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      # 007
                                                                                      MPN: 207998
                                                                                      TUBO DE FRENO DESDE UNIDAD CENTRAL ABS HACIA TUBO FLEXIBLE DELANTERO IZQUIERDO
                                                                                      de £11,53
                                                                                      de £11,53
                                                                                      Esta pieza reemplaza el número de pieza. 196616
                                                                                      # 008
                                                                                      MPN: 208000
                                                                                      TUBO DE FRENO DELANTERO DERECHO
                                                                                      de £85,46
                                                                                      de £85,46
                                                                                      Esta pieza reemplaza el número de pieza. 195574
                                                                                      # 009
                                                                                      MPN: 208005
                                                                                      TUBO DE FRENO DELANTERO DE BOMBA A UNIDAD
                                                                                      de £7,67
                                                                                      de £7,67
                                                                                      Esta pieza reemplaza el número de pieza. 196620
                                                                                      # 010
                                                                                      MPN: 208004
                                                                                      TUBO DE FRENO TRASERO DE BOMBA A UNIDAD
                                                                                      de £9,82
                                                                                      de £9,82
                                                                                      Esta pieza reemplaza el número de pieza. 196619
                                                                                      # 011
                                                                                      MPN: 208011
                                                                                      TUBO DE FRENO TRASERO IZQUIERDO
                                                                                      de £19,57
                                                                                      de £19,57
                                                                                      # 012
                                                                                      MPN: 208012
                                                                                      TUBO DE FRENO TRASERO DERECHO
                                                                                      de £16,67
                                                                                      de £16,67
                                                                                      # 013
                                                                                      MPN: 202776
                                                                                      TUBO RÍGIDO PINZA DELANTERA IZQUIERDA
                                                                                      de £36,22
                                                                                      de £36,22
                                                                                      # 013
                                                                                      MPN: 202777
                                                                                      TUBO RÍGIDO PINZA DELANTERA DERECHA
                                                                                      de £36,22
                                                                                      de £36,22
                                                                                      # 014
                                                                                      MPN: 181897
                                                                                      ACORTAR
                                                                                      de £1,14
                                                                                      de £1,14
                                                                                      Esta pieza reemplaza el número de pieza. 252814
                                                                                      # 015
                                                                                      MPN: 185956
                                                                                      TUBO FLEXIBLE DE FRENO A PINZAS DELANTERAS
                                                                                      de £104,51
                                                                                      de £104,51
                                                                                      # 016
                                                                                      MPN: 228185
                                                                                      ACORTAR
                                                                                      de £3,03
                                                                                      de £3,03
                                                                                      Esta pieza reemplaza el número de pieza. 387400301
                                                                                      # 017
                                                                                      MPN: 232160
                                                                                      SENSOR DE ACELERACIÓN VERTICAL
                                                                                      - Opcional - Versión deportiva
                                                                                      de £130,68
                                                                                      de £130,68
                                                                                      Esta pieza reemplaza el número de pieza. 183580
                                                                                      # 018
                                                                                      MPN: 14084111
                                                                                      TUERCA
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 019
                                                                                      MPN: 202762
                                                                                      SOPORTE DE SOPORTE DEL TUBO DE FRENO IZQUIERDO
                                                                                      de £5,63
                                                                                      de £5,63
                                                                                      # 019
                                                                                      MPN: 202763
                                                                                      SOPORTE DE SOPORTE DEL TUBO DE FRENO DER.
                                                                                      de £9,75
                                                                                      de £9,75
                                                                                      # 020
                                                                                      MPN: 14305324
                                                                                      TORNILLO
                                                                                      de £0,51
                                                                                      de £0,51
                                                                                      Esta pieza reemplaza el número de pieza. 14305321
                                                                                      # 021
                                                                                      MPN: 12604274
                                                                                      Arandela
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 022
                                                                                      MPN: 14496424
                                                                                      Arandela
                                                                                      Sustitución
                                                                                      Sustitución
                                                                                      Esta pieza reemplaza el número de pieza. 14496421
                                                                                      # 023
                                                                                      MPN: 208016
                                                                                      TUBO DE FRENO INTERMEDIO DE PINZA TRASERA IZQUIERDA
                                                                                      de £10,63
                                                                                      de £10,63
                                                                                      Esta pieza reemplaza el número de pieza. 187477
                                                                                      # 024
                                                                                      MPN: 208017
                                                                                      TUBO DE FRENO INTERMEDIO DE PINZA TRASERA DERECHA
                                                                                      de £78,39
                                                                                      de £78,39
                                                                                      Esta pieza reemplaza el número de pieza. 187478
                                                                                      # 025
                                                                                      MPN: 208013
                                                                                      TUBO RÍGIDO PINZA TRASERA IZQUIERDA
                                                                                      de £35,78
                                                                                      de £35,78
                                                                                      Esta pieza reemplaza el número de pieza. 190512
                                                                                      # 026
                                                                                      MPN: 208015
                                                                                      TUBO RÍGIDO PINZA TRASERA DERECHA
                                                                                      de £11,53
                                                                                      de £11,53
                                                                                      Esta pieza reemplaza el número de pieza. 190513
                                                                                      # 027
                                                                                      MPN: 387401155
                                                                                      TUBO FLEXIBLE DE FRENO A PINZAS TRASERAS
                                                                                      de £241,55
                                                                                      de £241,55
                                                                                      Esta pieza reemplaza el número de pieza. 387400155
                                                                                      # 028
                                                                                      MPN: 181897
                                                                                      ACORTAR
                                                                                      de £1,14
                                                                                      de £1,14
                                                                                      Esta pieza reemplaza el número de pieza. 252814
                                                                                      # 029
                                                                                      MPN: 327456313
                                                                                      ANILLO ESPACIADOR
                                                                                      de £1,14
                                                                                      de £1,14
                                                                                      # 030
                                                                                      MPN: 387400330
                                                                                      UNIÓN
                                                                                      de £18,19
                                                                                      de £18,19
                                                                                      Esta pieza reemplaza el número de pieza. 387400333
                                                                                      # 031
                                                                                      MPN: 162606
                                                                                      ACORTAR
                                                                                      de £0,86
                                                                                      de £0,86
                                                                                      # 032
                                                                                      MPN: 156198
                                                                                      ACORTAR
                                                                                      de £8,97
                                                                                      de £8,97
                                                                                      # 033
                                                                                      MPN: 10977687
                                                                                      TORNILLO
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 034
                                                                                      MPN: 12638177
                                                                                      Arandela
                                                                                      de £1,14
                                                                                      de £1,14
                                                                                      # 035
                                                                                      MPN: 187464
                                                                                      SOPORTE DE PROTECCIÓN DE TUBERÍAS
                                                                                      No para EE. UU. y CDN
                                                                                      de £8,68
                                                                                      de £8,68
                                                                                      Esta pieza reemplaza el número de pieza. 387400102
                                                                                      # 035
                                                                                      MPN: 211467
                                                                                      SOPORTE DE PROTECCIÓN DE TUBERÍAS
                                                                                      Válido para EE.UU. y CDN
                                                                                      de £23,27
                                                                                      de £23,27
                                                                                      # 036
                                                                                      MPN: 387400402
                                                                                      empaquetadura
                                                                                      de £1,64
                                                                                      de £1,64
                                                                                      # 037
                                                                                      MPN: 10977824
                                                                                      TORNILLO
                                                                                      de £1,14
                                                                                      de £1,14
                                                                                      Esta pieza reemplaza el número de pieza 16130321 que tenemos en stock.
                                                                                      # 038
                                                                                      MPN: 11181574
                                                                                      Arandela
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      # 039
                                                                                      MPN: 14447025
                                                                                      Arandela
                                                                                      de £1,47
                                                                                      de £1,47
                                                                                      # 040
                                                                                      MPN: 379200408
                                                                                      ACORTAR
                                                                                      de £1,14
                                                                                      de £1,14
                                                                                      # 041
                                                                                      MPN: 188335
                                                                                      ACORTAR
                                                                                      de £1,02
                                                                                      de £1,02
                                                                                      # 042
                                                                                      MPN: 169476
                                                                                      ACORTAR
                                                                                      (Cantidad definida durante el montaje)
                                                                                      de £1,79
                                                                                      de £1,79
                                                                                      # 043
                                                                                      MPN: 377430340
                                                                                      BLOQUEAR
                                                                                      (Cantidad definida durante el montaje)
                                                                                      de £0,74
                                                                                      de £0,74
                                                                                      # 044
                                                                                      MPN: 198575
                                                                                      ACORTAR
                                                                                      de £3,85
                                                                                      de £3,85
                                                                                      # 045
                                                                                      MPN: 198574
                                                                                      ACORTAR
                                                                                      de £3,03
                                                                                      de £3,03
                                                                                      # 046
                                                                                      MPN: 190409
                                                                                      ACORTAR
                                                                                      (Cantidad definida durante el montaje)
                                                                                      de £3,43
                                                                                      de £3,43
                                                                                      # 047
                                                                                      MPN: 377430346
                                                                                      ACORTAR
                                                                                      de £1,14
                                                                                      de £1,14
