maserati 4200 spyder (2002) sistema de lubricación - tanque - intercambiador de calentador diagrama de piezas

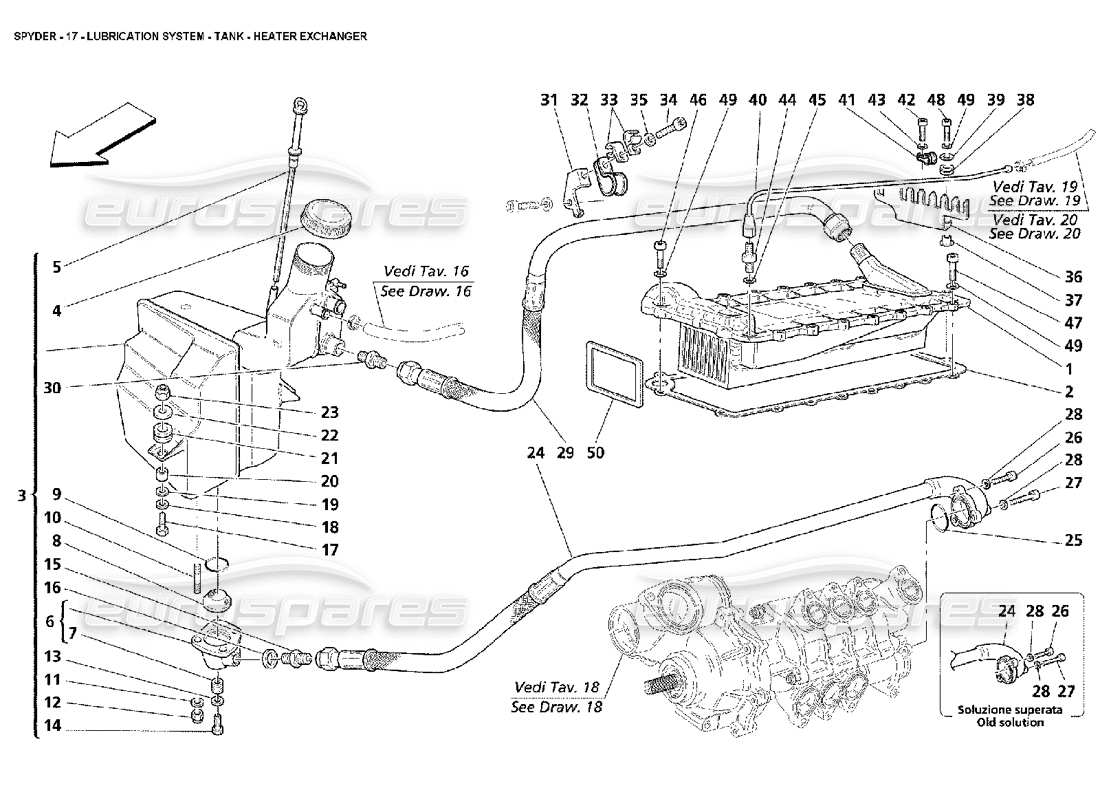

017 - Sistema de lubricación - Tanque - Intercambiador de calentador

Maserati 4200 Spyder (2002) Lubrication System - Tank - Heater Exchanger Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                                      #
                                                                                      Número de pieza
                                                                                      Descripción
                                                                                      Precio
                                                                                      # 001
                                                                                      MPN: 186356
                                                                                      INTERCAMBIADOR DE AGUA Y ACEITE
                                                                                      de £1.346,60
                                                                                      de £1.346,60
                                                                                      # 002
                                                                                      MPN: 185581
                                                                                      empaquetadura
                                                                                      - Se suministra también en el kit de revisión de juntas del cárter (cod. 980020002)
                                                                                      de £26,18
                                                                                      de £26,18
                                                                                      # 003
                                                                                      MPN: 211465
                                                                                      TANQUE DE ACEITE COMPLETO
                                                                                      de £476,99
                                                                                      de £476,99
                                                                                      Esta pieza reemplaza el número de pieza. 189163 - and 1 more. Haga clic para ver detalles
                                                                                      # 004
                                                                                      MPN: 189116
                                                                                      Tapón de llenado de combustible
                                                                                      de £63,92
                                                                                      de £63,92
                                                                                      Esta pieza reemplaza el número de pieza. 113401
                                                                                      # 005
                                                                                      MPN: 188627
                                                                                      VARILLA DE NIVEL DE ACEITE
                                                                                      - Válido para automóviles con separador de vapores de aceite - (Ver tabla 16 pos. 12)
                                                                                      Sustitución
                                                                                      Sustitución
                                                                                      # 005
                                                                                      MPN: 192510
                                                                                      VARILLA DE NIVEL DE ACEITE
                                                                                      - No apto para automóviles con separador de vapores de aceite - (Ver tabla 16 pos. 12)
                                                                                      de £5,85
                                                                                      de £5,85
                                                                                      Esta pieza reemplaza el número de pieza. 188627 - and 1 more. Haga clic para ver detalles
                                                                                      # 006
                                                                                      MPN: 151684
                                                                                      VENTILADOR DE SUCCIÓN DE ACEITE
                                                                                      de £73,47
                                                                                      de £73,47
                                                                                      # 007
                                                                                      MPN: 111352
                                                                                      INSERTO ROSCADO
                                                                                      de £67,48
                                                                                      de £67,48
                                                                                      # 010
                                                                                      MPN: 11500424
                                                                                      SEMENTAL
                                                                                      de £0,48
                                                                                      de £0,48
                                                                                      # 011
                                                                                      MPN: 12601274
                                                                                      Arandela
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      Esta pieza reemplaza el número de pieza. 12601270
                                                                                      # 012
                                                                                      MPN: 102948
                                                                                      TUERCA
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 013
                                                                                      MPN: 675000691
                                                                                      empaquetadura
                                                                                      de £1,08
                                                                                      de £1,08
                                                                                      Esta pieza reemplaza el número de pieza 10257060 que tenemos en stock.
                                                                                      # 014
                                                                                      MPN: 10300771
                                                                                      TAPÓN ROSCADO
                                                                                      de £0,69
                                                                                      de £0,69
                                                                                      # 015
                                                                                      MPN: 186746
                                                                                      UNIÓN ROSCADA
                                                                                      de £42,07
                                                                                      de £42,07
                                                                                      # 016
                                                                                      MPN: 144485
                                                                                      empaquetadura
                                                                                      de £12,40
                                                                                      de £12,40
                                                                                      # 017
                                                                                      MPN: 16043834
                                                                                      TORNILLO
                                                                                      de £0,52
                                                                                      de £0,52
                                                                                      Esta pieza reemplaza el número de pieza. 16043824
                                                                                      # 018
                                                                                      MPN: 14496524
                                                                                      Arandela
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 019
                                                                                      MPN: 127496
                                                                                      Arandela
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      Esta pieza reemplaza el número de pieza. 384600330
                                                                                      # 020
                                                                                      MPN: 107980
                                                                                      ESPACIADOR
                                                                                      de £1,55
                                                                                      de £1,55
                                                                                      # 021
                                                                                      MPN: 184519
                                                                                      ALMOHADILLA
                                                                                      de £1,53
                                                                                      de £1,53
                                                                                      # 022
                                                                                      MPN: 107979
                                                                                      CUP
                                                                                      de £1,08
                                                                                      de £1,08
                                                                                      # 023
                                                                                      MPN: 16104411
                                                                                      TUERCA
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 024
                                                                                      MPN: 188718
                                                                                      TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                      - No para USA y CDN - Con brida 2 fijaciones para conexión bomba de aceite - Válido hasta motor Nr. 70887
                                                                                      de £358,02
                                                                                      de £358,02
                                                                                      # 024
                                                                                      MPN: 189172
                                                                                      TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                      - Válido para USA y CDN - Con brida 2 fijaciones para conexión bomba de aceite - Válido hasta motor Nr. 70541
                                                                                      de £376,98
                                                                                      de £376,98
                                                                                      # 024
                                                                                      MPN: 194456
                                                                                      TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                      - Válido para USA y CDN - Con brida 3 fijaciones para conexión bomba de aceite - Válido a partir de motor Nr. 70542
                                                                                      de £304,95
                                                                                      de £304,95
                                                                                      # 024
                                                                                      MPN: 194457
                                                                                      TUBO DEL TANQUE A LA BOMBA DE ACEITE
                                                                                      - No para USA y CDN - Con brida 3 fijaciones para conexión bomba de aceite - Válido a partir de motor Nr. 70888
                                                                                      de £345,90
                                                                                      de £345,90
                                                                                      # 025
                                                                                      MPN: 109649
                                                                                      empaquetadura
                                                                                      - Se suministra también en el kit de revisión de juntas del cárter (cod. 980020002) - Válido para coches con tuberías desde el depósito hasta la bomba de aceite cod. {1 o 2}
                                                                                      de £0,70
                                                                                      de £0,70
                                                                                      # 025
                                                                                      MPN: 153628
                                                                                      empaquetadura
                                                                                      - Se suministra también en el kit de revisión de juntas del cárter (cod. 980020002) - Válido para coches con tuberías desde el depósito hasta la bomba de aceite cod. {1 o 2}
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      # 026
                                                                                      MPN: 14305424
                                                                                      TORNILLO
                                                                                      - No para USA y CDN - (Cantidad 1 para coches con tuberías desde depósito a bomba de aceite cod. 188718)
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 026
                                                                                      MPN: 14433124
                                                                                      TORNILLO
                                                                                      - Válido para USA y CDN - (Cantidad 1 para autos con tubería de tanque a bomba de aceite cod. 189172)
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 027
                                                                                      MPN: 14303824
                                                                                      TORNILLO
                                                                                      - No para EE. UU. y CDN
                                                                                      de £1,28
                                                                                      de £1,28
                                                                                      # 027
                                                                                      MPN: 14304821
                                                                                      TORNILLO
                                                                                      - Válido para EE.UU. y CDN
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 028
                                                                                      MPN: 11197774
                                                                                      Arandela
                                                                                      - (Cantidad 2 para automóviles con tubería desde tanque a bomba de aceite cod. 188718 o 189172)
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      # 029
                                                                                      MPN: 186060
                                                                                      TUBO DEL INTERCAMBIADOR DE CALOR AL TANQUE DE ACEITE
                                                                                      de £131,88
                                                                                      de £131,88
                                                                                      # 030
                                                                                      MPN: 170157
                                                                                      UNIÓN
                                                                                      de £27,69
                                                                                      de £27,69
                                                                                      # 031
                                                                                      MPN: 184821
                                                                                      soporte
                                                                                      de £9,20
                                                                                      de £9,20
                                                                                      # 032
                                                                                      MPN: 10441890
                                                                                      SOPORTE CON FUNDA
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 033
                                                                                      MPN: 187713
                                                                                      ACORTAR
                                                                                      de £3,16
                                                                                      de £3,16
                                                                                      Esta pieza reemplaza el número de pieza. 98055
                                                                                      # 034
                                                                                      MPN: 14305724
                                                                                      TORNILLO
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      # 035
                                                                                      MPN: 11197774
                                                                                      Arandela
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      # 036
                                                                                      MPN: 191396
                                                                                      soporte
                                                                                      de £4,51
                                                                                      de £4,51
                                                                                      # 037
                                                                                      MPN: 149707
                                                                                      ESPACIADOR
                                                                                      de £0,78
                                                                                      de £0,78
                                                                                      # 038
                                                                                      MPN: 177576
                                                                                      PASACABLES
                                                                                      de £1,48
                                                                                      de £1,48
                                                                                      # 039
                                                                                      MPN: 12643724
                                                                                      Arandela
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 040
                                                                                      MPN: 185469
                                                                                      TUBO DE VENTILACIÓN COMPLETO
                                                                                      de £126,76
                                                                                      de £126,76
                                                                                      # 041
                                                                                      MPN: 10440890
                                                                                      SOPORTE CON FUNDA
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 042
                                                                                      MPN: 14305024
                                                                                      TORNILLO
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      # 043
                                                                                      MPN: 11197774
                                                                                      Arandela
                                                                                      de £0,54
                                                                                      de £0,54
                                                                                      # 044
                                                                                      MPN: 182496
                                                                                      UNIÓN
                                                                                      de £34,45
                                                                                      de £34,45
                                                                                      # 045
                                                                                      MPN: 10284460
                                                                                      empaquetadura
                                                                                      de £0,47
                                                                                      de £0,47
                                                                                      # 046
                                                                                      MPN: 14305524
                                                                                      TORNILLO-M 6X30
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 047
                                                                                      MPN: 14305424
                                                                                      TORNILLO-M 6X25
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 047
                                                                                      MPN: 14432224
                                                                                      TORNILLO-M 6X22
                                                                                      de £0,49
                                                                                      de £0,49
                                                                                      # 048
                                                                                      MPN: 14305624
                                                                                      TORNILLO-M 6X35
                                                                                      de £0,53
                                                                                      de £0,53
                                                                                      # 049
                                                                                      MPN: 11197774
                                                                                      Arandela
                                                                                      de £0,51
                                                                                      de £0,51
                                                                                      # 050
                                                                                      MPN: 174600
                                                                                      empaquetadura
                                                                                      - Se suministra también en el kit de revisión de juntas del cárter (cod. 980020002)
                                                                                      de £4,48
                                                                                      de £4,48
