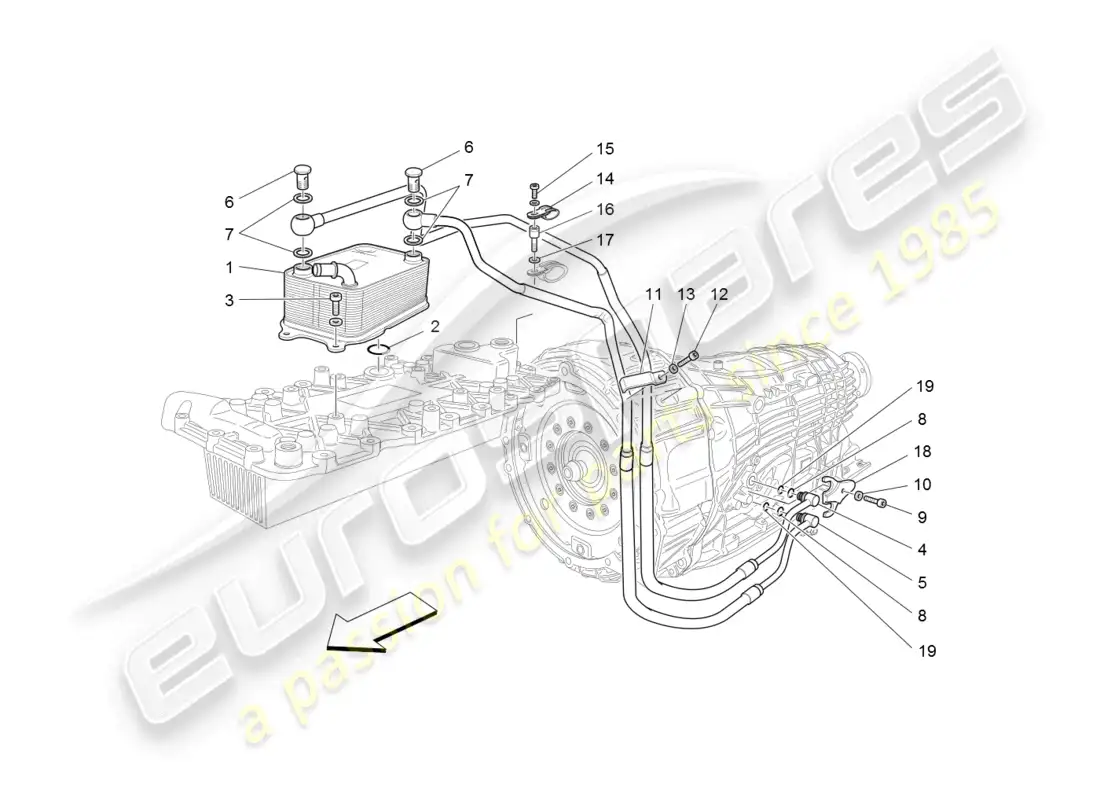

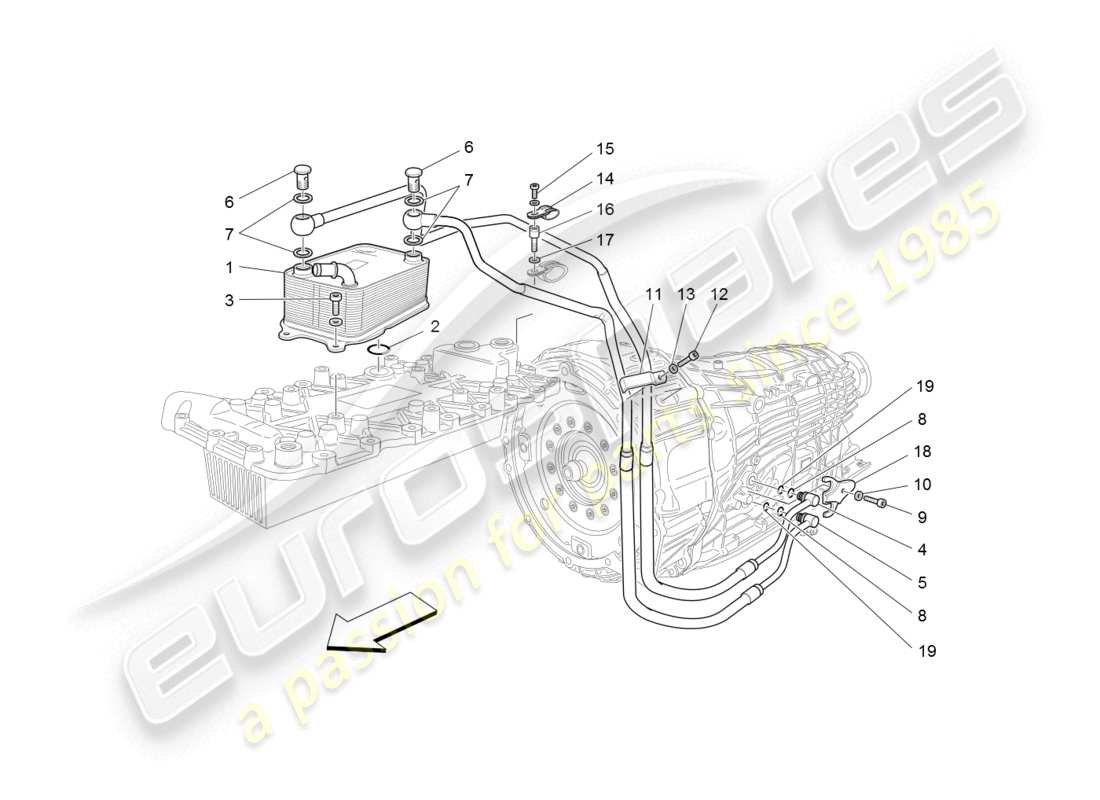

03.50.2 - LUBRICACIÓN Y REFRIGERACIÓN DEL ACEITE DE LA CAJA DE CAMBIOS
Maserati GranTurismo (2008) LUBRICATION AND GEARBOX OIL COOLING Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 225800
INTERCAMBIADOR DE CALOR DE ACEITE
de £285,00
de £285,00
# 002
MPN: 223553
empaquetadura
de £1,63
de £1,63
# 003
MPN: 231617
TORNILLO [M6X18]
de £0,53
de £0,53
# 004
MPN: 229241
TUBO DE ENTRADA DE ACEITE DEL INTERCAMBIADOR
Válido desde el motor: 0 - 124391.
Sustitución
Sustitución
# 004
MPN: 235941
TUBO DE ENTRADA DE ACEITE DEL INTERCAMBIADOR
Válido desde el motor: 0 - 124391.
de £693,86
de £693,86
Esta pieza reemplaza el número de pieza. 234412
# 004
MPN: 236427
TUBO DE ENTRADA DE ACEITE DEL INTERCAMBIADOR
Válido desde el motor: 124392.
de £81,25
de £81,25
# 005
MPN: 235943
TUBO DE SALIDA DE ACEITE DEL INTERCAMBIADOR
Válido desde el motor: 0 - 124391.
de £693,86
de £693,86
Esta pieza reemplaza el número de pieza. 234413
# 005
MPN: 236429
TUBO DE SALIDA DE ACEITE DEL INTERCAMBIADOR
Válido desde el motor: 124392.
de £77,31
de £77,31
# 006
MPN: 10184411
UNIÓN
de £31,16
de £31,16
# 006
MPN: 184727
UNIÓN
de £1,62
de £1,62
Esta pieza reemplaza el número de pieza. 10184411
# 007
MPN: 10278660
empaquetadura
de £0,47
de £0,47
# 008
MPN: 14457081
O JUNTA
Válido desde el motor: 124392.
de £0,53
de £0,53
Esta pieza reemplaza el número de pieza. 675000193
# 008
MPN: 235925
O JUNTA
Válido desde el motor: 0 - 124391.
de £1,14
de £1,14
Esta pieza reemplaza el número de pieza. 223432
# 009
MPN: 14814434
TORNILLO
de £0,54
de £0,54
# 010
MPN: 12604474
Arandela
de £0,54
de £0,54
Esta pieza reemplaza el número de pieza. 12604479
# 011
MPN: 224699
soporte
de £3,00
de £3,00
# 012
MPN: 14305124
TORNILLO
de £0,53
de £0,53
# 013
MPN: 11197774
WASHER [D.6.4-12X2.4]
de £0,54
de £0,54
# 014
MPN: 10441390
SOPORTE CON FUNDA
de £0,53
de £0,53
# 015
MPN: 233600
TORNILLO [M6X12]
de £0,54
de £0,54
# 016
MPN: 232777
SEMENTAL
de £5,40
de £5,40
# 017
MPN: 11197774
WASHER [D.6.4-12X2.4]
de £0,54
de £0,54
# 018
MPN: 241161
TENEDOR
Válido desde el motor: 124392.
de £14,30
de £14,30
# 019
MPN: 137192
O JUNTA
de £0,53
de £0,53
-part-diagram-09.04.1.webp "MASERATI GRANTURISMO (2008) MARCOS ESTRUCTURALES CENTRALES Y PANELES DE LAMINA DIAGRAMA DE PIEZAS")
-part-diagram-09.05.1.webp "MASERATI GRANTURISMO (2008) MARCOS ESTRUCTURALES TRASEROS Y PANELES DE CHAPA DIAGRAMA DE PIEZAS")
-part-diagram-09.10.1.webp "MASERATI GRANTURISMO (2008) PARACHOQUES DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-09.11.1.webp "MASERATI GRANTURISMO (2008) PARACHOQUES TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-09.12.1.webp "MASERATI GRANTURISMO (2008) SENSORES DE APARCAMIENTO DIAGRAMA DE PIEZAS")
-part-diagram-09.13.1.webp "MASERATI GRANTURISMO (2008) RUEDA Y TAPAS DIAGRAMA DE PIEZAS")
-part-diagram-09.14.1.webp "MASERATI GRANTURISMO (2008) PROTECCIÓN DE BAJOS Y BAJOS DEL SUELO DIAGRAMA DE PIEZAS")
-part-diagram-09.15.1.webp "MASERATI GRANTURISMO (2008) PROTECTORES, EMBELLECEDORES Y PANELES DE COBERTURA DIAGRAMA DE PIEZAS")
-part-diagram-09.15.3.webp "MASERATI GRANTURISMO (2008) PROTECTORES, EMBELLECEDORES Y PANELES DE COBERTURA DIAGRAMA DE PIEZAS")
-part-diagram-09.16.1.webp "MASERATI GRANTURISMO (2008) ACABADOS, MARCAS Y SÍMBOLOS DIAGRAMA DE PIEZAS")
-part-diagram-09.17.1.webp "MASERATI GRANTURISMO (2008) PEGATINAS Y ETIQUETAS DIAGRAMA DE PIEZAS")
-part-diagram-09.20.1.webp "MASERATI GRANTURISMO (2008) TAPA DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-09.21.1.webp "MASERATI GRANTURISMO (2008) REAR LID DIAGRAMA DE PIEZAS")
-part-diagram-09.22.1.webp "MASERATI GRANTURISMO (2008) PUERTA Y CONTROLES DEL TANQUE DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-09.23.1.webp "MASERATI GRANTURISMO (2008) BOTÓN DE APERTURA DE TAPA FRONTAL DIAGRAMA DE PIEZAS")
-part-diagram-09.24.1.webp "MASERATI GRANTURISMO (2008) CONTROL DE APERTURA DEL PORTÓN TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-09.30.1.webp "MASERATI GRANTURISMO (2008) PUERTAS DELANTERAS: PANELES DE ACABADO DIAGRAMA DE PIEZAS")
-part-diagram-09.31.1.webp "MASERATI GRANTURISMO (2008) PUERTAS DELANTERAS: MECANISMOS DIAGRAMA DE PIEZAS")
-part-diagram-09.34.1.webp "MASERATI GRANTURISMO (2008) VENTANAS Y BANDAS DE VENTANAS DIAGRAMA DE PIEZAS")
-part-diagram-09.35.1.webp "MASERATI GRANTURISMO (2008) ESPEJOS RETROVISORES INTERIORES Y EXTERIORES DIAGRAMA DE PIEZAS")
-part-diagram-09.40.1.webp "MASERATI GRANTURISMO (2008) FRONT SEATS: TRIM PANELS DIAGRAMA DE PIEZAS")
-part-diagram-09.41.1.webp "MASERATI GRANTURISMO (2008) ASIENTOS DELANTEROS: MECÁNICA Y ELECTRÓNICA DIAGRAMA DE PIEZAS")
-part-diagram-09.42.1.webp "MASERATI GRANTURISMO (2008) ASIENTOS TRASEROS: PANELES ACABADOS DIAGRAMA DE PIEZAS")
-part-diagram-09.44.1.webp "MASERATI GRANTURISMO (2008) PANELES DE ADORNO DEL PILAR DEL HABITÁCULO B Y PANELES LATERALES DIAGRAMA DE PIEZAS")
-part-diagram-09.45.1.webp "MASERATI GRANTURISMO (2008) PARASOL Y TECHO DIAGRAMA DE PIEZAS")
-part-diagram-09.46.1.webp "MASERATI GRANTURISMO (2008) ESTANTE TRASERO PARA PAQUETES DIAGRAMA DE PIEZAS")
-part-diagram-09.50.1.webp "MASERATI GRANTURISMO (2008) UNIDAD DE TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-09.50.2.webp "MASERATI GRANTURISMO (2008) UNIDAD DE TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-09.51.1.webp "MASERATI GRANTURISMO (2008) CONSOLA DE ACCESORIOS Y CONSOLA CENTRAL DIAGRAMA DE PIEZAS")
-part-diagram-09.52.1.webp "MASERATI GRANTURISMO (2008) GUANTERAS DIAGRAMA DE PIEZAS")
-part-diagram-09.60.1.webp "MASERATI GRANTURISMO (2008) ALFOMBRILLAS DEL HABITÁCULO DIAGRAMA DE PIEZAS")
-part-diagram-09.61.1.webp "MASERATI GRANTURISMO (2008) ALFOMBRILLAS PARA MALETERO DIAGRAMA DE PIEZAS")
-part-diagram-09.62.1.webp "MASERATI GRANTURISMO (2008) PANELES INSONORIZADORES EN EL INTERIOR DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-09.63.1.webp "MASERATI GRANTURISMO (2008) PANELES AISLANTES TÉRMICOS DIAGRAMA DE PIEZAS")
-part-diagram-01.00.1.webp "MASERATI GRANTURISMO (2008) CRANKCASE DIAGRAMA DE PIEZAS")
-part-diagram-01.10.1.webp "MASERATI GRANTURISMO (2008) MECANISMO DE MANIVELA DIAGRAMA DE PIEZAS")
-part-diagram-01.11.1.webp "MASERATI GRANTURISMO (2008) CORREAS DE DISPOSITIVOS AUXILIARES DIAGRAMA DE PIEZAS")
-part-diagram-01.20.1.webp "MASERATI GRANTURISMO (2008) CULATA DERECHA DIAGRAMA DE PIEZAS")
-part-diagram-01.21.1.webp "MASERATI GRANTURISMO (2008) CULATA IZQUIERDA DIAGRAMA DE PIEZAS")
-part-diagram-01.22.1.webp "MASERATI GRANTURISMO (2008) ÁRBOLES DE LEVAS DE CULATA DERECHA DIAGRAMA DE PIEZAS")
-part-diagram-01.23.1.webp "MASERATI GRANTURISMO (2008) ÁRBOLES DE LEVAS DE CULATA IZQUIERDA DIAGRAMA DE PIEZAS")
-part-diagram-01.24.1.webp "MASERATI GRANTURISMO (2008) MOMENTO DIAGRAMA DE PIEZAS")
-part-diagram-01.25.1.webp "MASERATI GRANTURISMO (2008) VALVULAS DIAGRAMA DE PIEZAS")
-part-diagram-01.40.1.webp "MASERATI GRANTURISMO (2008) INTAKE MANIFOLD AND THROTTLE BODY DIAGRAMA DE PIEZAS")
-part-diagram-01.41.1.webp "MASERATI GRANTURISMO (2008) FILTRO DE AIRE, TOMA DE AIRE Y CONDUCTOS DIAGRAMA DE PIEZAS")
-part-diagram-01.42.1.webp "MASERATI GRANTURISMO (2008) DEPÓSITO DE COMBUSTIBLE DIAGRAMA DE PIEZAS")
-part-diagram-01.43.1.webp "MASERATI GRANTURISMO (2008) BOMBAS DE COMBUSTIBLE Y LÍNEAS DE CONEXIÓN DIAGRAMA DE PIEZAS")
-part-diagram-01.44.1.webp "MASERATI GRANTURISMO (2008) FUEL VAPOUR RECIRCULATION SYSTEM DIAGRAMA DE PIEZAS")
-part-diagram-01.50.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE AIRE ADICIONAL DIAGRAMA DE PIEZAS")
-part-diagram-01.60.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE LUBRICACIÓN: CIRCUITO Y RECOGIDA DIAGRAMA DE PIEZAS")
-part-diagram-01.61.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE LUBRICACIÓN: BOMBA Y FILTRO DIAGRAMA DE PIEZAS")
-part-diagram-01.62.1.webp "MASERATI GRANTURISMO (2008) INTERCAMBIADOR DE CALOR DIAGRAMA DE PIEZAS")
-part-diagram-01.63.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE RECIRCULACIÓN DE VAPOR DE ACEITE DIAGRAMA DE PIEZAS")
-part-diagram-01.70.1.webp "MASERATI GRANTURISMO (2008) REFRIGERACIÓN: RADIADORES DE AIRE Y CONDUCTOS DIAGRAMA DE PIEZAS")
-part-diagram-01.71.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE ENFRIAMIENTO: NOURICE Y LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-01.72.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE ENFRIAMIENTO: BOMBA DE AGUA DIAGRAMA DE PIEZAS")
-part-diagram-01.80.1.webp "MASERATI GRANTURISMO (2008) CONVERTIDORES PRECATALÍTICOS Y CONVERTIDORES CATALÍTICOS. DIAGRAMA DE PIEZAS")
-part-diagram-01.81.1.webp "MASERATI GRANTURISMO (2008) SILENCIADORES DIAGRAMA DE PIEZAS")
-part-diagram-01.90.1.webp "MASERATI GRANTURISMO (2008) CONTROL ELECTRÓNICO: CONTROL DE INYECCIÓN Y DISTRIBUCIÓN DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-01.91.1.webp "MASERATI GRANTURISMO (2008) CONTROL ELECTRÓNICO: ENCENDIDO DEL MOTOR DIAGRAMA DE PIEZAS")

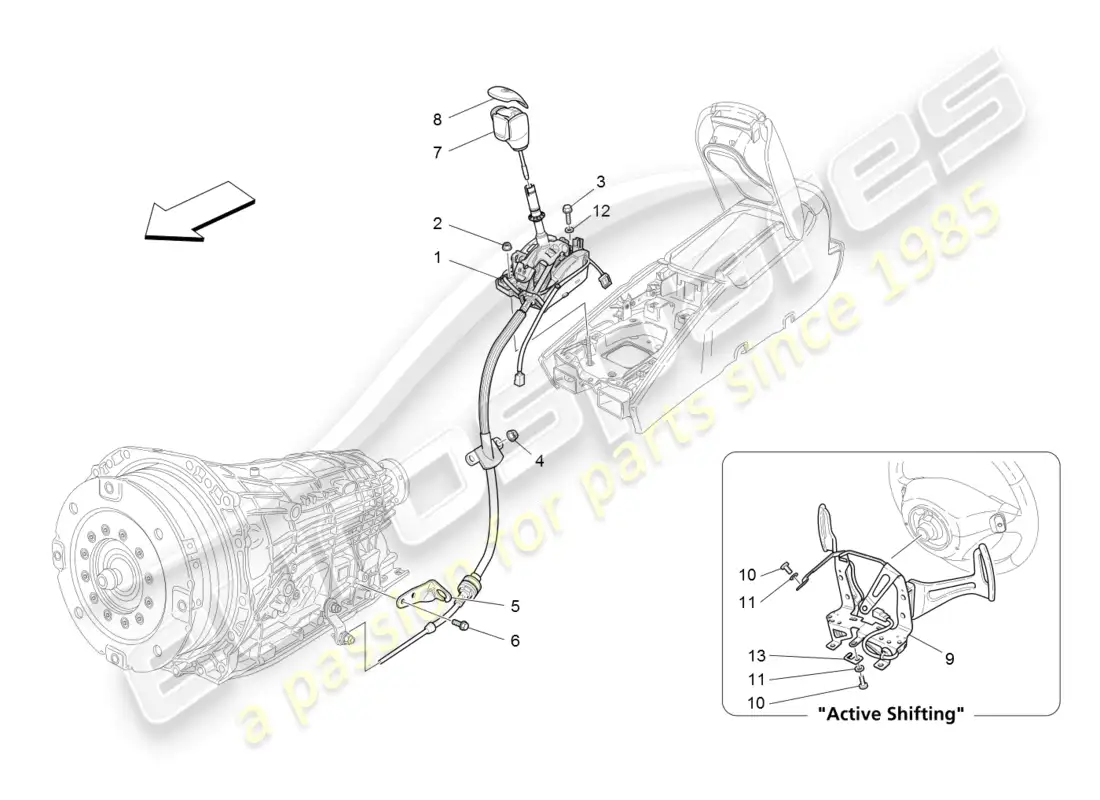

-part-diagram-03.02.1.webp "MASERATI GRANTURISMO (2008) CONTROLES DEL CONDUCTOR PARA CAJA DE CAMBIOS AUTOMÁTICA. DIAGRAMA DE PIEZAS")

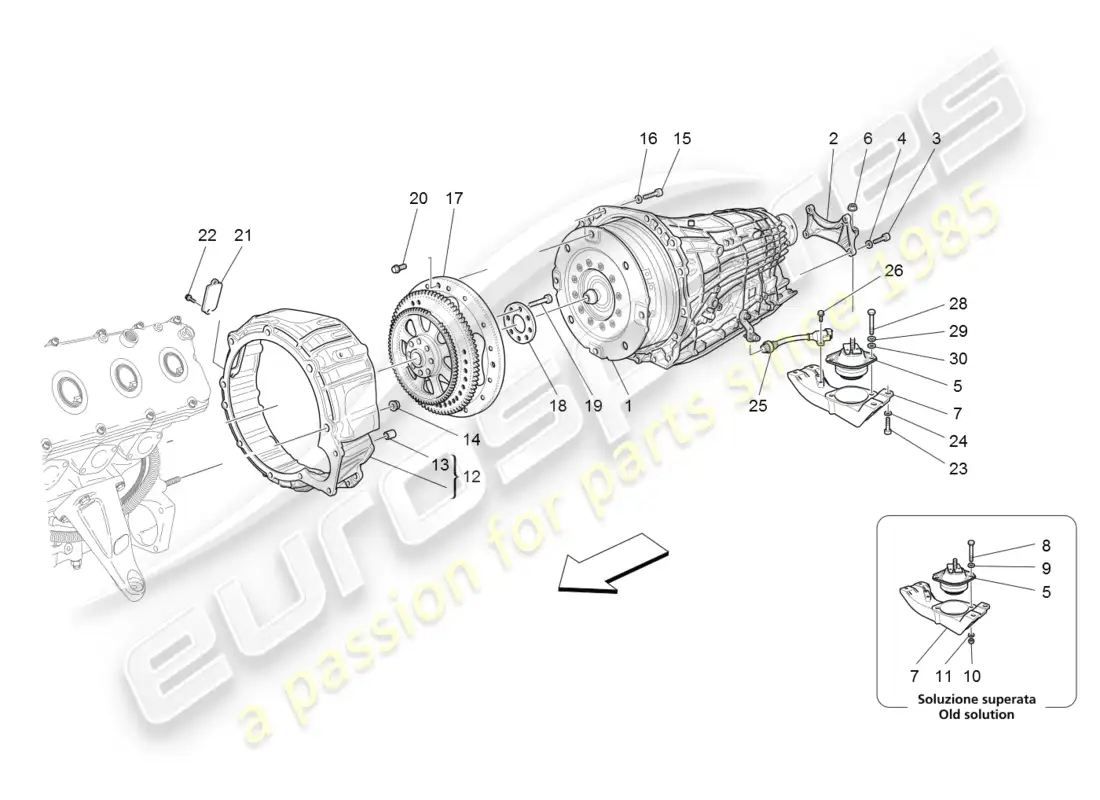

-part-diagram-03.10.2.webp "MASERATI GRANTURISMO (2008) CARCASAS DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")

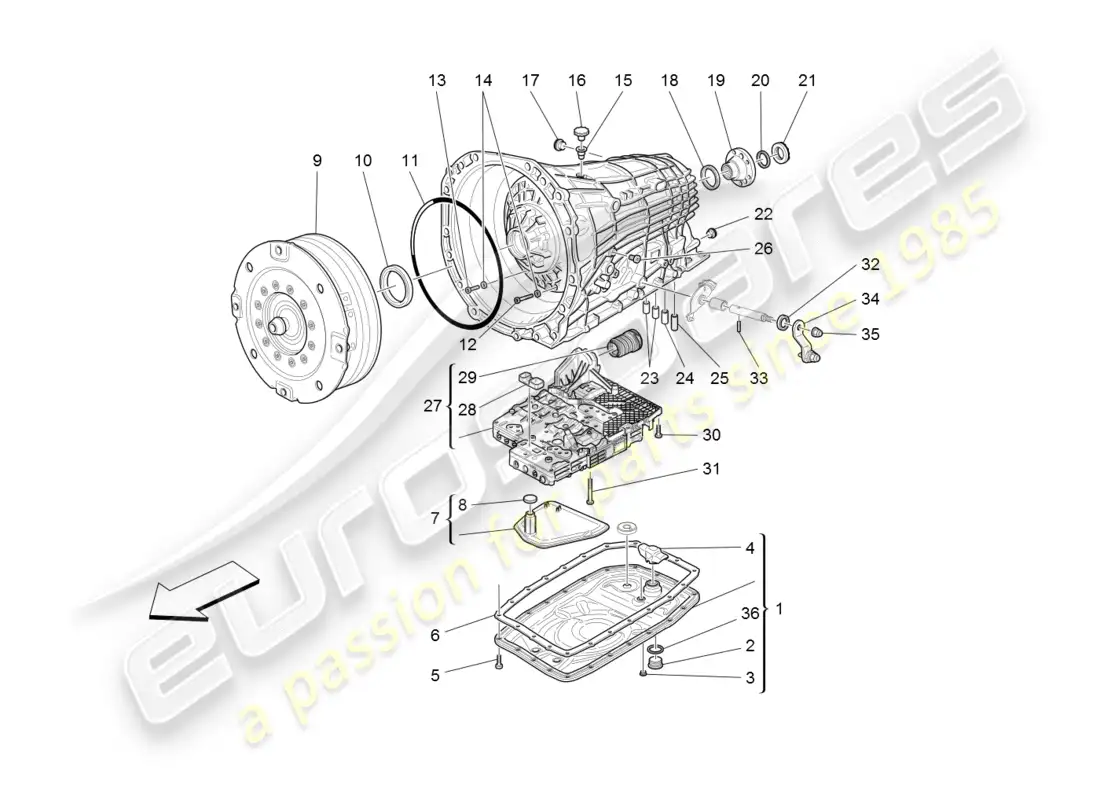

-part-diagram-03.10.3.webp "MASERATI GRANTURISMO (2008) CARCASAS DE CAJA DE CAMBIOS DIAGRAMA DE PIEZAS")

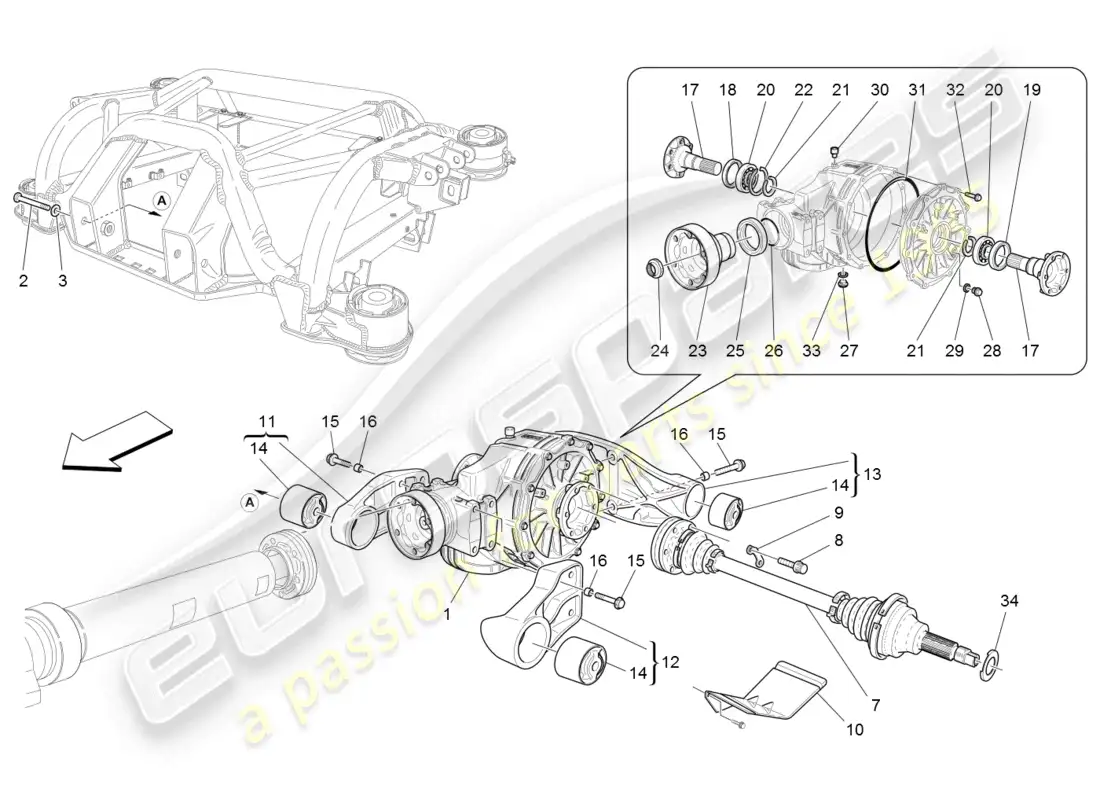

-part-diagram-03.21.2.webp "MASERATI GRANTURISMO (2008) EJES DIFERENCIAL Y EJE TRASERO DIAGRAMA DE PIEZAS")

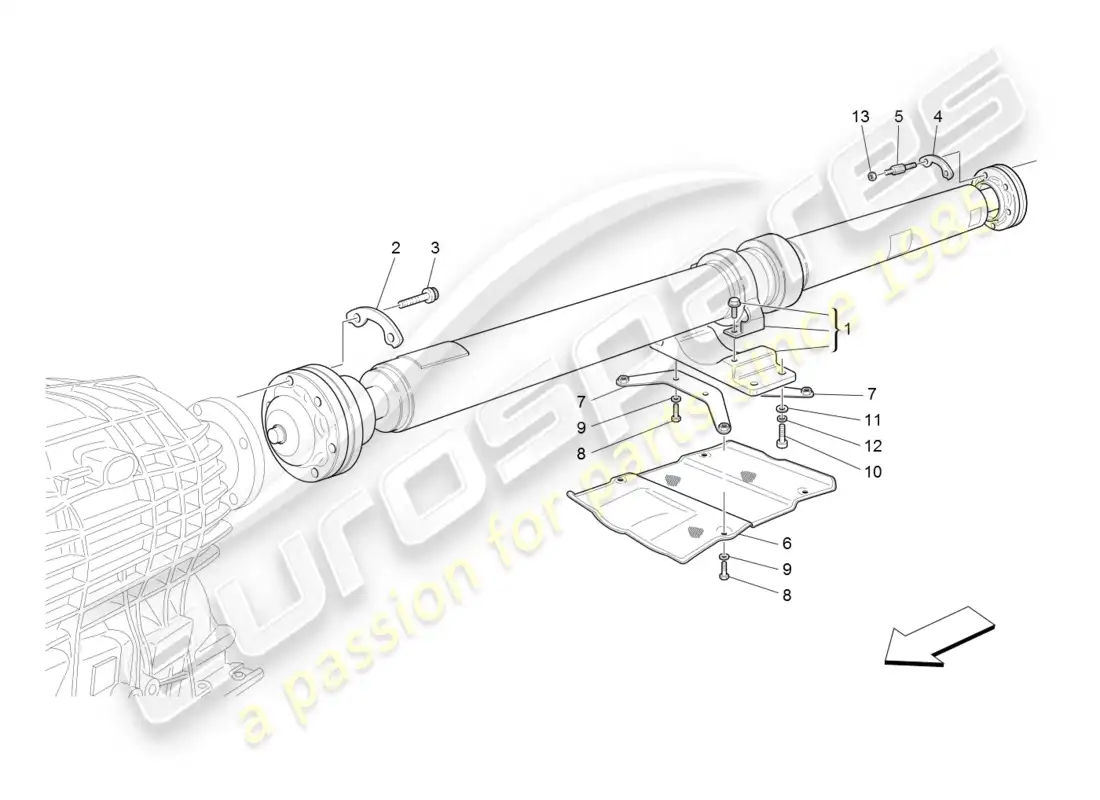

-part-diagram-03.30.2.webp "MASERATI GRANTURISMO (2008) EJE DE TRANSMISIÓN DIAGRAMA DE PIEZAS")

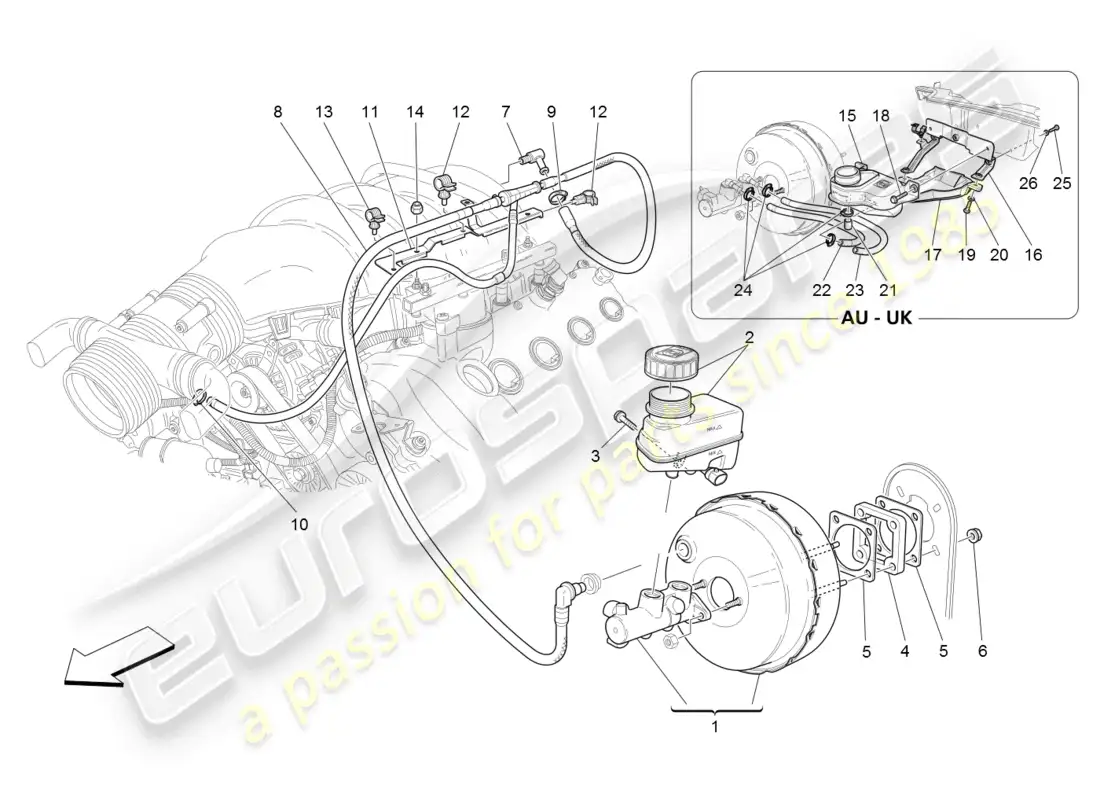

-part-diagram-04.00.1.webp "MASERATI GRANTURISMO (2008) BRAKE SERVO SYSTEM DIAGRAMA DE PIEZAS")

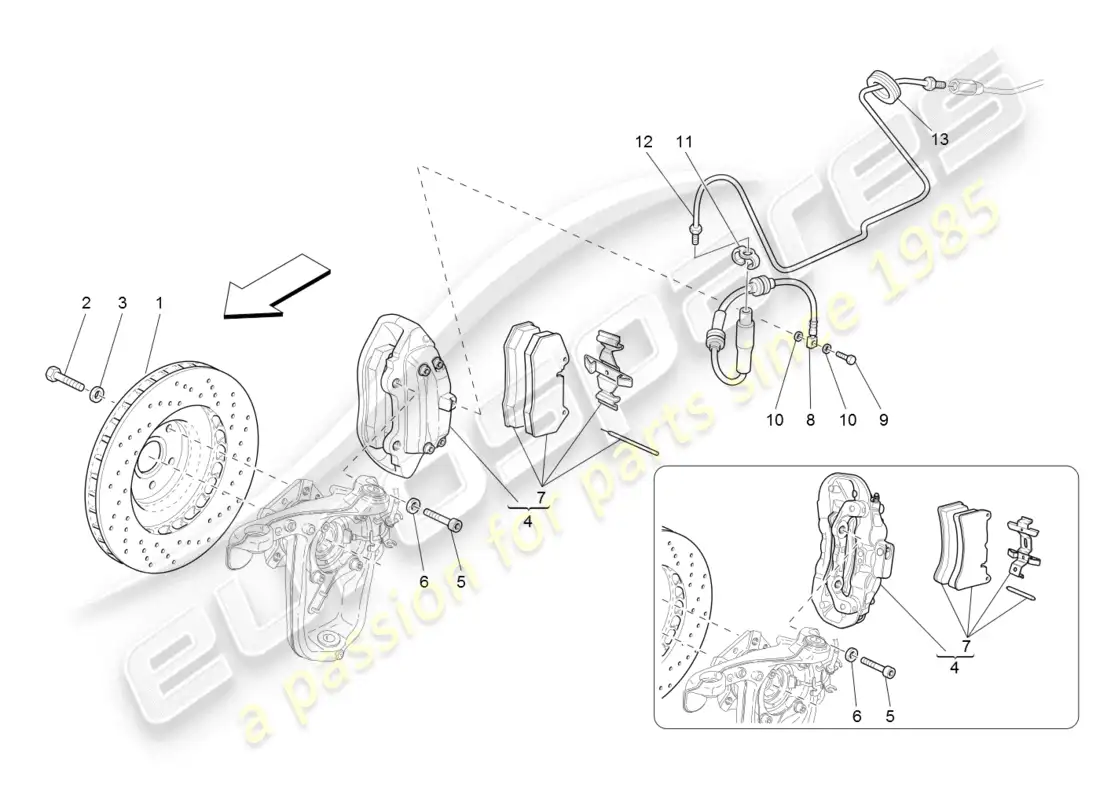

-part-diagram-04.10.1.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS DE FRENADO EN LAS RUEDAS DELANTERAS DIAGRAMA DE PIEZAS")

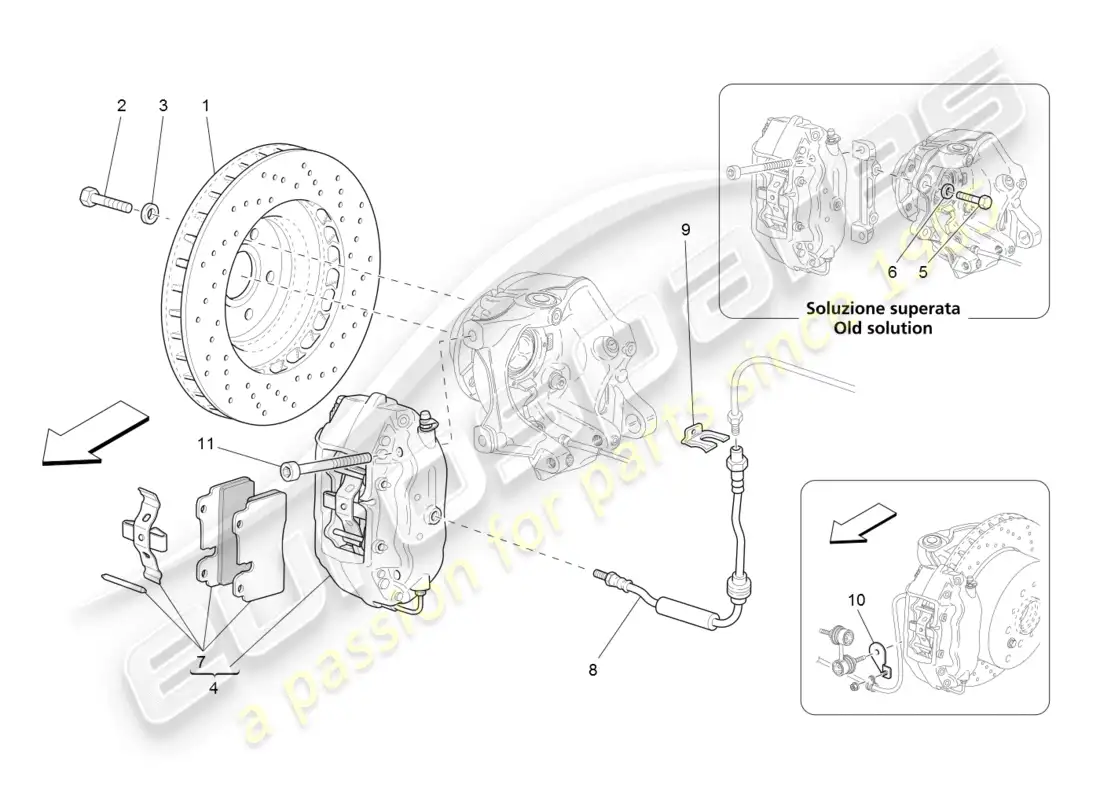

-part-diagram-04.11.1.webp "MASERATI GRANTURISMO (2008) BRAKING DEVICES ON REAR WHEELS DIAGRAMA DE PIEZAS")

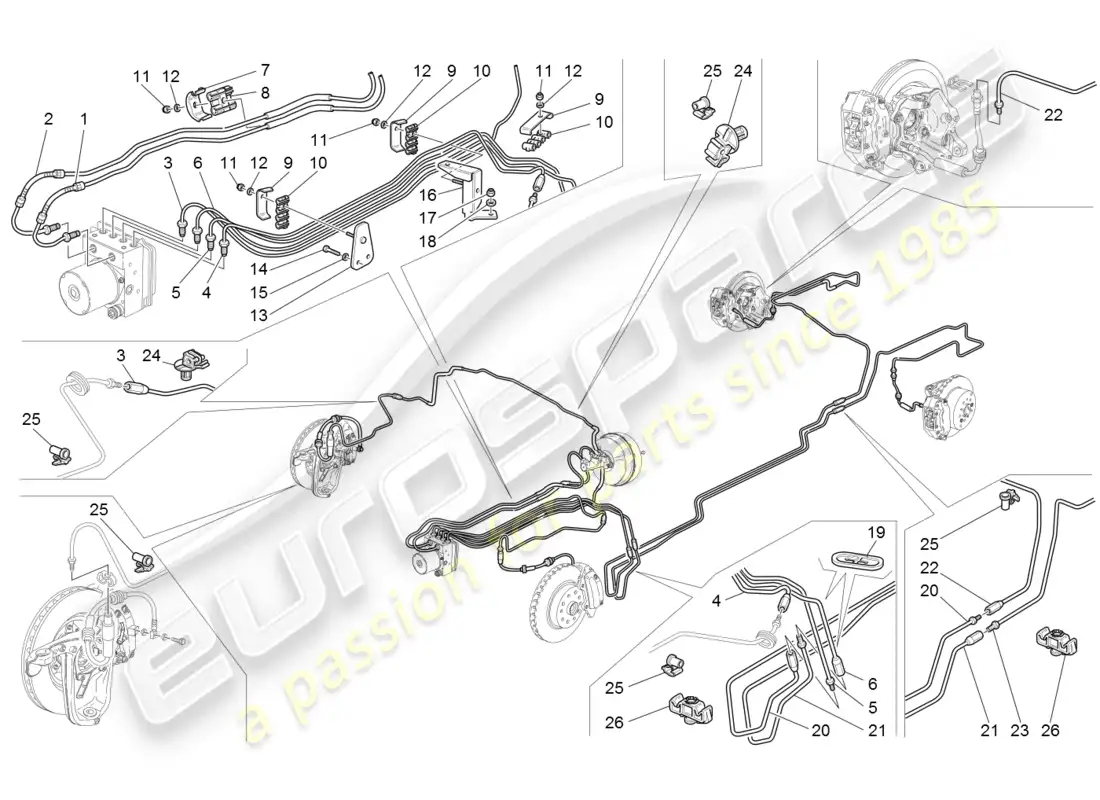

-part-diagram-04.20.1.webp "MASERATI GRANTURISMO (2008) LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-04.20.2.webp "MASERATI GRANTURISMO (2008) LÍNEAS DIAGRAMA DE PIEZAS")
-part-diagram-04.30.1.webp "MASERATI GRANTURISMO (2008) PARKING BRAKE DIAGRAMA DE PIEZAS")
-part-diagram-04.90.1.webp "MASERATI GRANTURISMO (2008) SISTEMAS DE CONTROL DE FRENADO DIAGRAMA DE PIEZAS")
-part-diagram-05.00.1.webp "MASERATI GRANTURISMO (2008) COLUMNA DE DIRECCIÓN Y UNIDAD DE VOLANTE DIAGRAMA DE PIEZAS")
-part-diagram-05.10.1.webp "MASERATI GRANTURISMO (2008) UNIDAD COMPLETA DE CREMALLERA DE DIRECCIÓN DIAGRAMA DE PIEZAS")
-part-diagram-05.20.1.webp "MASERATI GRANTURISMO (2008) UNIDAD COMPLETA DE PEDAL DIAGRAMA DE PIEZAS")
-part-diagram-06.00.1.webp "MASERATI GRANTURISMO (2008) WHEELS AND TYRES DIAGRAMA DE PIEZAS")
-part-diagram-06.10.1.webp "MASERATI GRANTURISMO (2008) SUSPENSIÓN DELANTERA DIAGRAMA DE PIEZAS")
-part-diagram-06.11.1.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS AMORTIGUADORES DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-06.11.2.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS AMORTIGUADORES DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-06.12.1.webp "MASERATI GRANTURISMO (2008) FRONT UNDERCHASSIS DIAGRAMA DE PIEZAS")
-part-diagram-06.20.1.webp "MASERATI GRANTURISMO (2008) REAR SUSPENSION DIAGRAMA DE PIEZAS")
-part-diagram-06.21.1.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS AMORTIGUADORES TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-06.21.2.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS AMORTIGUADORES TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-06.22.1.webp "MASERATI GRANTURISMO (2008) CHASIS TRASERO DIAGRAMA DE PIEZAS")
-part-diagram-06.90.1.webp "MASERATI GRANTURISMO (2008) CONTROL ELECTRÓNICO (SUSPENSIÓN) DIAGRAMA DE PIEZAS")
-part-diagram-06.95.0.webp "MASERATI GRANTURISMO (2008) CPL. WHEELS DIAGRAMA DE PIEZAS")
-part-diagram-07.00.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE AIRBAG DELANTERO DIAGRAMA DE PIEZAS")
-part-diagram-07.01.1.webp "MASERATI GRANTURISMO (2008) DESACTIVACIÓN DEL AIRBAG DEL PASAJERO DIAGRAMA DE PIEZAS")
-part-diagram-07.01.3.webp "MASERATI GRANTURISMO (2008) DESACTIVACIÓN DEL AIRBAG DEL PASAJERO DIAGRAMA DE PIEZAS")
-part-diagram-07.02.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE BOLSAS LATERALES DELANTERAS DIAGRAMA DE PIEZAS")
-part-diagram-07.05.1.webp "MASERATI GRANTURISMO (2008) SENSORES DE ACCIDENTE DIAGRAMA DE PIEZAS")
-part-diagram-07.10.1.webp "MASERATI GRANTURISMO (2008) CINTURONES DE SEGURIDAD DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-07.11.1.webp "MASERATI GRANTURISMO (2008) CINTURONES DE SEGURIDAD TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-07.20.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE CONTROL DE PRESIÓN DE NEUMÁTICOS DIAGRAMA DE PIEZAS")
-part-diagram-07.30.1.webp "MASERATI GRANTURISMO (2008) ESTÁNDAR PROPORCIONADO DIAGRAMA DE PIEZAS")
-part-diagram-07.30.2.webp "MASERATI GRANTURISMO (2008) ESTÁNDAR PROPORCIONADO DIAGRAMA DE PIEZAS")
-part-diagram-07.30.4.webp "MASERATI GRANTURISMO (2008) ESTÁNDAR PROPORCIONADO DIAGRAMA DE PIEZAS")
-part-diagram-07.31.1.webp "MASERATI GRANTURISMO (2008) ACCESORIOS POSVENTA DIAGRAMA DE PIEZAS")
-part-diagram-07.31.2.webp "MASERATI GRANTURISMO (2008) ACCESORIOS POSVENTA DIAGRAMA DE PIEZAS")
-part-diagram-07.31.3.webp "MASERATI GRANTURISMO (2008) ACCESORIOS POSVENTA DIAGRAMA DE PIEZAS")
-part-diagram-08.00.1.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS EXTERNOS DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-08.10.1.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS INTERNOS DEL VEHÍCULO DIAGRAMA DE PIEZAS")
-part-diagram-08.20.1.webp "MASERATI GRANTURISMO (2008) ENERGY GENERATION AND ACCUMULATION DIAGRAMA DE PIEZAS")
-part-diagram-08.30.1.webp "MASERATI GRANTURISMO (2008) GRUPOS DE FAROS DIAGRAMA DE PIEZAS")
-part-diagram-08.31.1.webp "MASERATI GRANTURISMO (2008) GRUPOS DE LUCES TRASERAS DIAGRAMA DE PIEZAS")
-part-diagram-08.32.1.webp "MASERATI GRANTURISMO (2008) GRUPOS DE LUCES LATERALES DIAGRAMA DE PIEZAS")
-part-diagram-08.39.1.webp "MASERATI GRANTURISMO (2008) CONTROL DEL SISTEMA DE ILUMINACIÓN DIAGRAMA DE PIEZAS")
-part-diagram-08.40.1.webp "MASERATI GRANTURISMO (2008) UNIDAD DE A/C: DISPOSITIVOS DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-08.40.3.webp "MASERATI GRANTURISMO (2008) UNIDAD DE A/C: DISPOSITIVOS DEL COMPARTIMIENTO DEL MOTOR DIAGRAMA DE PIEZAS")
-part-diagram-08.41.1.webp "MASERATI GRANTURISMO (2008) UNIDAD DE A/C: DISPOSITIVOS DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-08.42.1.webp "MASERATI GRANTURISMO (2008) UNIDAD DE AIRE ACONDICIONADO: DIFUSIÓN DIAGRAMA DE PIEZAS")
-part-diagram-08.49.1.webp "MASERATI GRANTURISMO (2008) A/C UNIT: ELECTRONIC CONTROL DIAGRAMA DE PIEZAS")
-part-diagram-08.50.1.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS DEL TABLERO DIAGRAMA DE PIEZAS")
-part-diagram-08.51.1.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS DE CONSOLA CENTRAL DIAGRAMA DE PIEZAS")
-part-diagram-08.52.1.webp "MASERATI GRANTURISMO (2008) DISPOSITIVOS DE PUERTA DIAGRAMA DE PIEZAS")
-part-diagram-08.53.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE ALARMA E INMOVILIZADOR DIAGRAMA DE PIEZAS")
-part-diagram-08.53.2.webp "MASERATI GRANTURISMO (2008) SISTEMA DE ALARMA E INMOVILIZADOR DIAGRAMA DE PIEZAS")
-part-diagram-08.60.1.webp "MASERATI GRANTURISMO (2008) CABLEADO PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-08.60.5.webp "MASERATI GRANTURISMO (2008) CABLEADO PRINCIPAL DIAGRAMA DE PIEZAS")
-part-diagram-08.61.1.webp "MASERATI GRANTURISMO (2008) RELÉS, FUSIBLES Y CAJAS DIAGRAMA DE PIEZAS")
-part-diagram-08.70.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE DIFUSIÓN DE SONIDO DIAGRAMA DE PIEZAS")
-part-diagram-08.71.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE TI DIAGRAMA DE PIEZAS")
-part-diagram-08.71.3.webp "MASERATI GRANTURISMO (2008) SISTEMA DE TI DIAGRAMA DE PIEZAS")
-part-diagram-08.72.1.webp "MASERATI GRANTURISMO (2008) SISTEMA DE RECEPCIÓN Y CONEXIÓN DIAGRAMA DE PIEZAS")
-part-diagram-09.00.1.webp "MASERATI GRANTURISMO (2008) CARROCERÍA Y PANELES EXTERIORES DELANTEROS DIAGRAMA DE PIEZAS")
-part-diagram-09.01.2.webp "MASERATI GRANTURISMO (2008) CARROCERÍA Y PANELES EXTERIORES CENTRALES DIAGRAMA DE PIEZAS")
-part-diagram-09.02.1.webp "MASERATI GRANTURISMO (2008) CARROCERÍA Y PANELES EXTERIORES TRASEROS DIAGRAMA DE PIEZAS")
-part-diagram-09.03.1.webp "MASERATI GRANTURISMO (2008) MARCOS ESTRUCTURALES FRONTALES Y PANELES DE CHAPA DIAGRAMA DE PIEZAS")
