Eurospares Válido desde ensamblaje: 0 - 91906.
-part-diagram-01.24.1.webp)

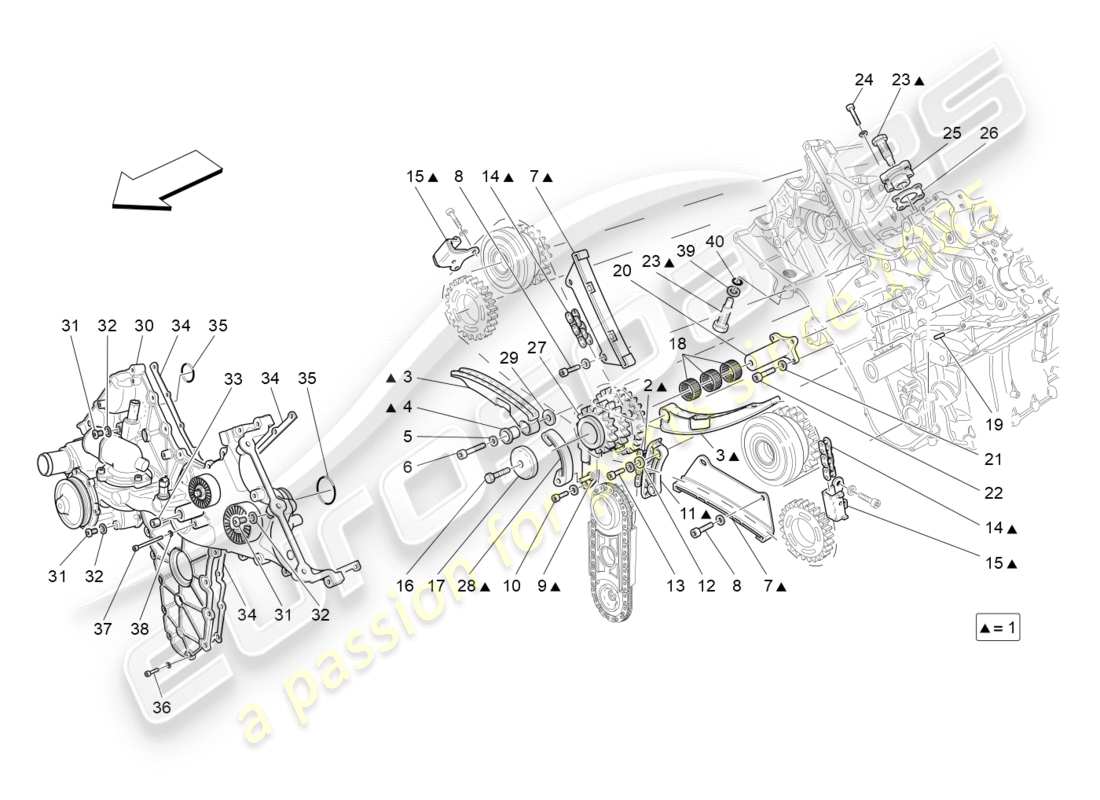

01.24.1 - MOMENTO
Maserati GranTurismo (2009) TIMING Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 231104
CONJUNTO DE BOMBA DE ACEITE Y SISTEMA DE DISTRIBUCIÓN
Sustitución
Sustitución
# 001
MPN: 319940
CONJUNTO DE BOMBA DE ACEITE Y SISTEMA DE DISTRIBUCIÓN
de £772,95
de £772,95
Esta pieza reemplaza el número de pieza. 231104
# 002
MPN: 175286
CADENA DE TRANSMISIÓN
de £24,50
de £24,50
# 003
MPN: 186184
BLOQUE DESLIZANTE MÓVIL
de £71,44
de £71,44
# 004
MPN: 175303
COJINETE
de £13,48
de £13,48
# 005
MPN: 10569373
Arandela
de £0,47
de £0,47
# 006
MPN: 14306424
TORNILLO [M8X25]
de £0,47
de £0,47
Esta pieza reemplaza el número de pieza. 14306421
# 007
MPN: 186185
BLOQUE DESLIZANTE FIJO
de £33,00
de £33,00
# 008
MPN: 231627
TORNILLO
de £0,53
de £0,53
# 009
MPN: 186159
SOPORTE DE ZAPATA GUÍA
Requiere P/N 196683
de £16,40
de £16,40
# 010
MPN: 231616
TORNILLO [M6X14]
de £0,47
de £0,47
# 011
MPN: 306094
BLOQUE DESLIZANTE FIJO
de £33,18
de £33,18
Esta pieza reemplaza el número de pieza. 186181
# 012
MPN: 11197774
WASHER [D.6.4-12X2.4]
de £0,54
de £0,54
# 013
MPN: 231619
TORNILLO [M6X22]
de £0,47
de £0,47
# 014
MPN: 193616
CADENA DE DISTRIBUCIÓN
de £54,51
de £54,51
# 015
MPN: 222310
TENSIÓN FIJA SUPERIOR
de £18,33
de £18,33
# 016
MPN: 16043124
TORNILLO
de £0,26
de £0,26
# 017
MPN: 194262
Arandela
de £10,73
de £10,73
# 019
MPN: 175611
CENTERING DOWEL
de £0,85
de £0,85
# 021
MPN: 11181574
WASHER [D.5.3-11X0.9]
de £0,53
de £0,53
# 022
MPN: 14304224
TORNILLO
de £0,47
de £0,47
# 023
MPN: 230652
APRIETE HIDRÁULICO
de £55,27
de £55,27
# 024
MPN: 231619
TORNILLO [M6X22]
de £0,47
de £0,47
# 025
MPN: 190060
BUSH FOR TENSIONER
de £11,19
de £11,19
# 026
MPN: 185854
empaquetadura
Sustitución
Sustitución
# 026
MPN: 247147
empaquetadura
de £2,62
de £2,62
Esta pieza reemplaza el número de pieza. 185854
# 026
MPN: 323282
empaquetadura
de £1,17
de £1,17
Esta pieza reemplaza el número de pieza. 247147
# 027
MPN: 193565
RUEDA DENTADA DE TRANSMISIÓN
de £60,60
de £60,60
# 028
MPN: 196683
TENSOR DE CADENA
de £24,54
de £24,54
# 029
MPN: 175306
Arandela
de £2,08
de £2,08
# 030
MPN: 223096
CONJUNTO DE TAPA DEL CARTER DELANTERO
Válido desde el motor: 0 - 129637. (válido para: AUTOMÁTICO)
de £943,80
de £943,80
# 030
MPN: 248715
CONJUNTO DE TAPA DEL CARTER DELANTERO
Válido desde el motor: 0 - 157839. (válido para: CAMBIOCORSA | 4700 cc)
de £755,17
de £755,17
# 030
MPN: 259031
CONJUNTO DE TAPA DEL CARTER DELANTERO
Válido desde el motor: 129638 - 157839. (válido para: AUTOMÁTICO)
de £943,80
de £943,80
Esta pieza reemplaza el número de pieza. 248714 - and 1 more. Haga clic para ver detalles
# 030
MPN: 259031
CONJUNTO DE TAPA DEL CARTER DELANTERO
Válido desde el motor: 129638 - 157854. (válido para: AUTOMÁTICO)
de £943,80
de £943,80
Esta pieza reemplaza el número de pieza. 248714 - and 1 more. Haga clic para ver detalles
# 030
MPN: 259031
CONJUNTO DE TAPA DEL CARTER DELANTERO #REEMPLAZAR TAMBIÉN LA POLEA DE APRIETE DE CORREA (227894) Y FIJACIÓN (11343821/10569474) (DIBUJO 1.11)#
Válido desde el motor: 0 - 129637. (válido para: AUTOMÁTICO)
de £943,80
de £943,80
Esta pieza reemplaza el número de pieza. 248714 - and 1 more. Haga clic para ver detalles
# 030
MPN: 271243
CONJUNTO DE TAPA DEL CARTER DELANTERO
Válido desde el motor: 157840. (válido para: AUTOMÁTICO)
Sustitución
Sustitución
# 030
MPN: 271243
CONJUNTO DE TAPA DEL CARTER DELANTERO
Válido desde el motor: 157855. (válido para: AUTOMÁTICO)
Sustitución
Sustitución
# 030
MPN: 271246
CONJUNTO DE TAPA DEL CARTER DELANTERO
Válido desde el motor: 157840. (válido para: CAMBIOCORSA | 4700 cc)
de £887,19
de £887,19
# 031
MPN: 224314
ENCHUFAR
de £4,19
de £4,19
# 032
MPN: 10296160
empaquetadura
de £0,47
de £0,47
# 033
MPN: 14324940
TAPÓN ROSCADO
de £1,11
de £1,11
# 034
MPN: 238690
JUNTA TAPA FRONTAL
Sustitución
Sustitución
Esta pieza reemplaza el número de pieza. 226629
# 034
MPN: 322502
JUNTA TAPA FRONTAL
de £25,14
de £25,14
Esta pieza reemplaza el número de pieza. 238690
# 035
MPN: 183010

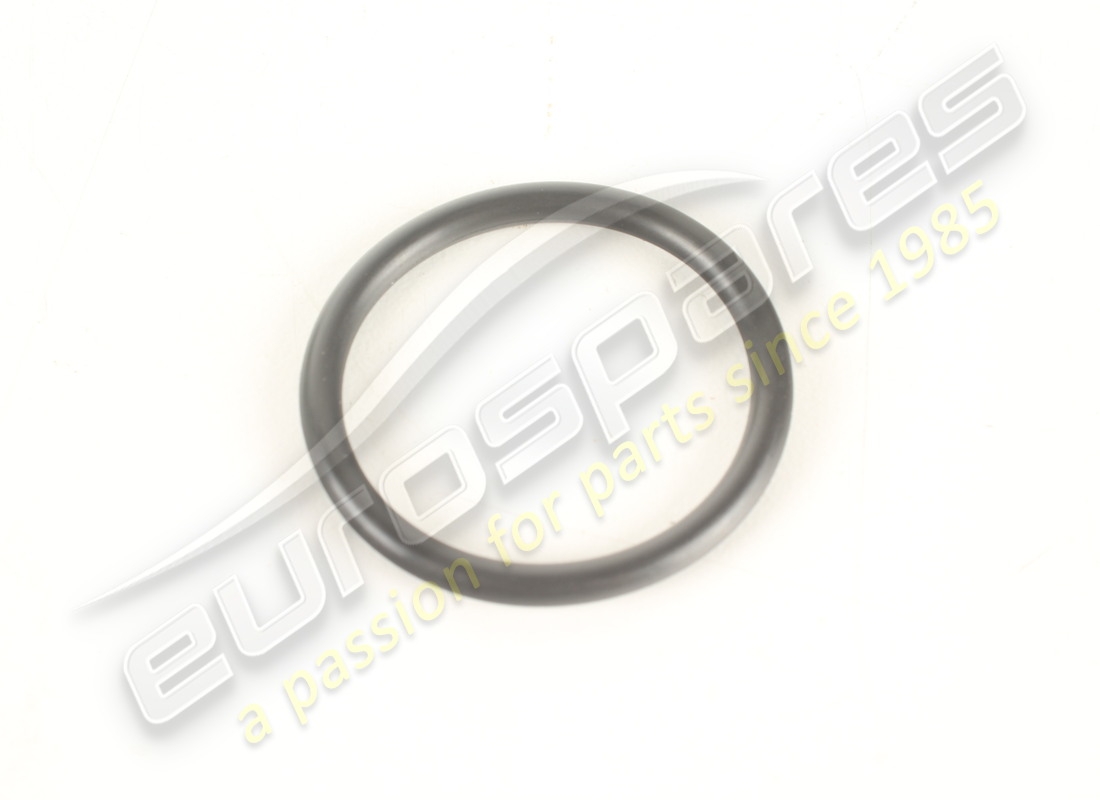

O JUNTA
de £0,85
de £0,85
# 036
MPN: 231617
TORNILLO [M6X18] #M 6X18#
de £0,47
de £0,47
# 036
MPN: 231622
TORNILLO [M6X35] #M 6X35#
de £0,47
de £0,47
# 037
MPN: 10589624
TORNILLO #M 6X80#
de £0,47
de £0,47
# 038
MPN: 11197774
WASHER [D.6.4-12X2.4]
de £0,54
de £0,54
# 039
MPN: 190171
ESPACIADOR
de £3,29
de £3,29
# 040
MPN: 192069
O JUNTA
de £0,47
de £0,47
