041 - Calefacción y acondicionamiento

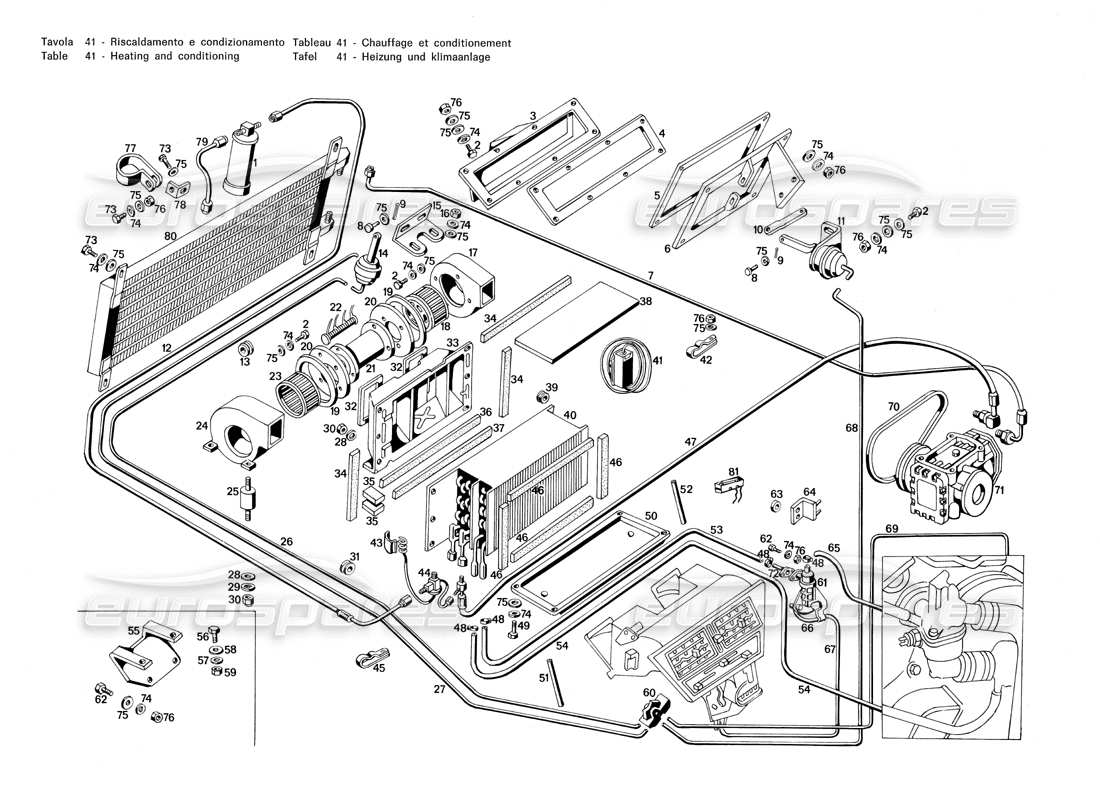

Maserati Merak 3.0 Heating and Conditioning Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 122 BR 77189
FILTRO PARA SISTEMA DE AIRE ACONDICIONADO
# 002
MPN: BNT/47370
TORNILLO
de £3,30
de £3,30
Esta pieza reemplaza el número de pieza. 47370
# 003
MPN: 117 BV 71819
Mariposa delantera para entrada de aire dinámica.
# 004
MPN: 117 BV 75924
JUNTA O SELLO
# 005
MPN: 122 BV 75958
JUNTA O SELLO
# 006
MPN: 122 BV 79543
COMPLESSIVO FARFALLA DI RICIRCOLAZIONE
# 007
MPN: 122 BR 76199
LA TUBERÍA FLEXIBLE
# 009
MPN: CN 64833
Copiglia Ø 1,3 X 10 por detto
# 010
MPN: 117 BV 70943
PALANCA
# 011
MPN: C 114 0327 MI 76043
Válvula de vacío de control de mariposa de recirculación
# 012
MPN: 122 BR 76200
LA TUBERÍA FLEXIBLE
# 013
MPN: PFN 45001
OJAL
# 014
MPN: 117 BV 70366
VÁLVULA DE VACÍO DE CONTROL DEL ACELERADOR DE AIRE EXTERNO
# 015
MPN: 122 BV 79332
CONJUNTO DE FIJACIÓN DE VÁLVULAS DE VACÍO
# 016
MPN: DN 70800
TUERCA
# 017
MPN: 117 BV 70538
Conjunto de soldadura scroll derecho para sistema de calefacción y aire acondicionado.
# 018
MPN: 117 BV 70541
Impulsor derecho para sistema de calefacción y aire acondicionado.
# 019
MPN: 11,7 BV 70540
ANILLO DE SELLADO
# 020
MPN: 117 BV 70539
DISCO DE FIJACIÓN DE MOTOR ELÉCTRICO PARA SISTEMA DE CALEFACCIÓN Y AIRE ACONDICIONADO
# 021
MPN: 122 BG 76185
MOTOR DE CUATRO VELOCIDADES PARA VENTILADOR DE CALEFACCIÓN Y AIRE ACONDICIONADO CON RESISTENCIA
# 022
MPN: 122 BL 80882
RESISTENCIA PARA MOTOR DE CUATRO VELOCIDADES
# 023
MPN: 117 BV 70542
GIRANTE SINISTRO PER IMPIANTO DI RISCALDAM. E CONDIZIONAM
# 024
MPN: 117 BV 70637
CONJUNTO DE SOLDADURA DE TUERCA IZQUIERDA
# 025
MPN: SLN 77554
APOYO
# 026
MPN: TPN 73446/1500
Tubo de plástico Ø 2,4 X 5,7 X 1500 casquillo de válvula delta inferior de sulfa de control de mariposa de aire dinámico
# 027
MPN: TPN 73446/1700
Tubo de plástico Ø 2,4 X 5,7 X 4700 control dinámico del acelerador de aire en el casquillo superior
# 029
MPN: RNT 6701,1
Arandela
# 030
MPN: DST 51411
TUERCA
# 032
MPN: 117 BV 70906
JUNTA O SELLO
# 033
MPN: 122 BV 78268
Montaje del transportador de aire en el evaporador.
# 034
MPN: PRN 77499
Perfilado en goma Ø 25 X 10 X 850
# 035
MPN: 117 BV 76909
PLACA PEGADA AL TRANSPORTADOR. AIRE PARA SELLADO EN EL MARCO
# 036
MPN: PRN 77501
Perfil de goma Ø 25 X 10 X 500 para sellar el transportador de aire en el evaporador
# 037
MPN: 117 BV 78935
CUBIERTA DE SELLO DE AIRE DEL TRANSPORTADOR
# 038
MPN: 117 BV 75743
Lastra Armaflexn per isolam. evaporador parte superior
# 039
MPN: PFN 47440
OJAL
# 040
MPN: 117 BV 70764
RADIATORE ED EVAPORATORE PER RISCALDAM. E CONDIZIONAM
# 040
MPN: 122 BV 77395
RADIADOR DE CALEFACCIÓN
# 041
MPN: 122 BR 76,796
TERMOSTATO COMPLETO CON MANDO Y PLACA DE BLOQUEO DE LA FUNDA
# 042
MPN: FRN 78051
ABRAZADERA DE FIJACIÓN DE MANGUERA DE AIRE ACONDICIONADO
# 043
MPN: 107/A BR 62301
Traductorio......
# 044
MPN: 122 BR 76980
VÁLVULA DE EXPANSIÓN EN LA ENTREGA DEL EVAPORADOR
# 045
MPN: FRN 44680
ABRAZADERA DE FIJACIÓN DEL ACELERADOR DELANTERO Tubi
# 046
MPN: PRN 77498
Perfil de goma Ø 20 X 10X 1,650 para sellado de aire entre transportador y evaporador
# 047
MPN: 122 BR 76198
LA TUBERÍA FLEXIBLE
# 048
MPN: FRN/37825
ABRAZADERA PARA FIJACIÓN Tubi CALEFACCIÓN AL MOTOR, AL GRIFO Y AL RADIADOR
# 049
MPN: BNT 34770
TORNILLO
# 050
MPN: 117 BV 73161
Traductorio......
# 051
MPN: MN 54688
Traductorio......
# 052
MPN: MN 57698
Traductorio......
# 053
MPN: 122 BV 77469
TUBO DE IMPULSIÓN DE AGUA CALIENTE DESDE EL GRIFO TERMOSTÁTICO AL RADIADOR DE CALEFACCIÓN
# 054
MPN: 122 BV 77470
TUBO DAL RADIATORE RISCALDAM. EN MOTORE PER RITORNO ACQUA
# 055
MPN: 122 BV 773.81
SOPORTE / SOPORTE
# 056
MPN: BNT 65464
TORNILLO
# 057
MPN: RDI 58543
Arandela
# 058
MPN: RNT 59020
Arandela
# 059
MPN: DNT/62557
TUERCA
# 060
MPN: 117 BV 71577
UNIDAD DE CONTROL DEL ACELERADOR
# 061
MPN: 120 BV 75311
GRIFO TERMOSTÁTICO COMPLETO CON SOPORTE
# 062
MPN: BNT49603
TORNILLO
# 063
MPN: GOM 75349
GOMA PARA BRIDA EN GRIFO TERMOSTÁTICO
# 064
MPN: 120 BV 75298
PLACA SOPORTE GRIFO TERMOSTÁTICO
# 065
MPN: 122 BV 77468
TUBO MANDATA ACQUA CALDA DAL MOTORE EN RUBINETTO TERMOST
# 066
MPN: FGN 74375
Cable Ø 1 X 1000 control válvula agua caliente
# 067
MPN: GFN 57259
FUNDA L = 800 PARA CABLE DE CONTROL DE AGUA CALIENTE
# 068
MPN: TPN 73446/1000
Tubo de plástico Ø 2,4 X 5,7 X 1000 per comando farfalla di ricircolazione
# 069
MPN: TPN ,73446/2200
Tubo de plástico Ø 2,4 X 5,17 X 2200 desde el racor reductor hasta la unidad de control
# 070
MPN: CTR 68463
CORREA PARA REMOLQUE DEL COMPRESOR
# 071
MPN: 122 BR 79307
COMPRESOR BORG WARNER TP. 206 POR CONDICIONADOR
Sustitución
Sustitución
# 072
MPN: 120 BV 75300
BRIDA PARA GRIFO CALEFACTANTE
# 073
MPN: ZD 9355 000 U
TORNILLO
# 074
MPN: ZD 9290 200 U
Arandela
# 075
MPN: ZD 9619 022 U
Arandela
# 076
MPN: ZD 9525 900 U
TUERCA
# 077
MPN: 5 407 635
ABRAZADERA PARA FIJACIÓN DEL FILTRO DEL AIRE ACONDICIONADO
# 078
MPN: 5 418 811
SOPORTE / SOPORTE
# 079
MPN: 5 407 634
Tubo Ø 9,52 conjunto de filtro y condensador
# 080
MPN: 5 407 633
CONDENSADOR
# 081
MPN: 122 BR 122 183
SISTEMA COMPLETO PARA INSTALACIÓN DE AIRE ACONDICIONADO
# 081
MPN: 122 BR 78360
MICROINTERRUPTOR MANDO TERMOSTATO AIRE ACONDICIONADO
