002 - Carcasa del motor

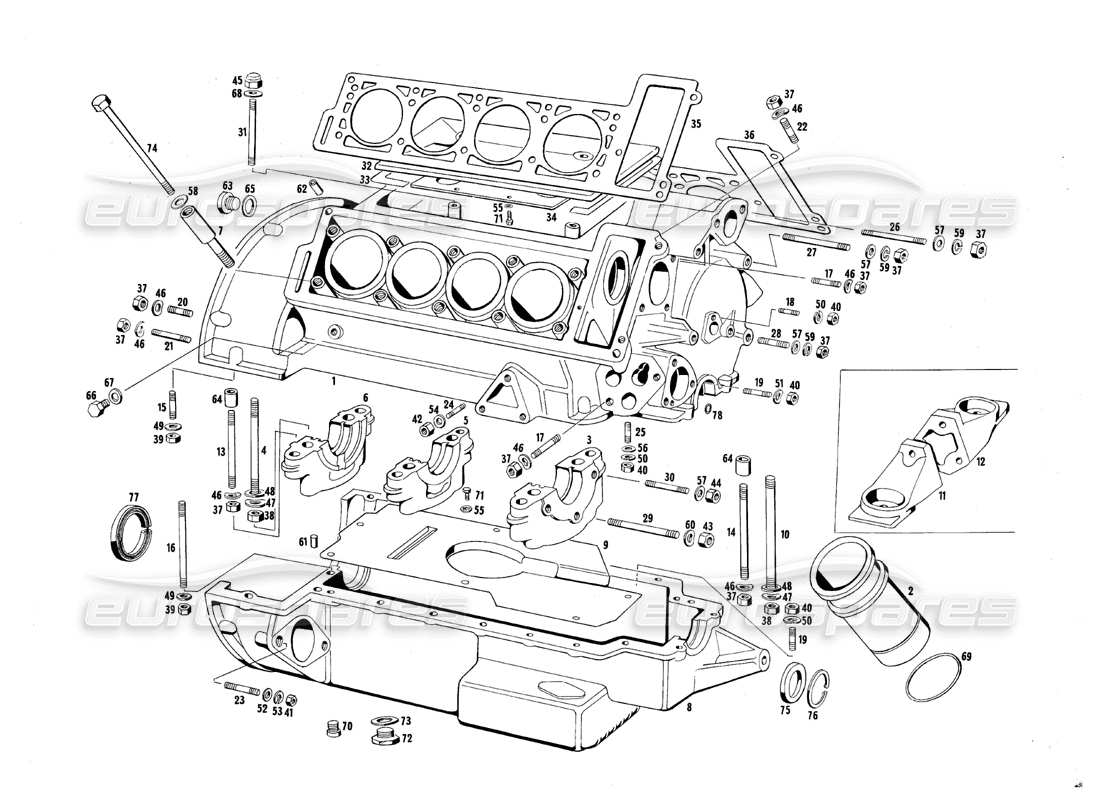

Maserati Mexico Engine Housing Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 107150254049
BASE DEL CILINDRO
# 002
MPN: 107152253903
BARRIL PARA CILINDROS
# 003
MPN: 107 MB 55704
SOPORTE DEL CIGÜEÑAL DELANTERO
# 004
MPN: 103 1531 53488
ESPÁRRAGO PARA SOPORTES DE CIGÜEÑAL
# 005
MPN: 103153250488
Soporte intermedio del cigüeñal
# 006
MPN: 107 MB 55703
SOPORTE DEL CIGÜEÑAL TRASERO
# 007
MPN: 107153654014
Prigioniero fissaggio testa en basamento
# 008
MPN: 107180254701
CÁRTER DE ACEITE DEL MOTOR
# 009
MPN: 103 1820.51406
PROTECTOR DESLIZANTE DE ACEITE EN EL CARTER
# 010
MPN: 103153153660
Espárrago para soporte del cigüeñal delantero
# 011
MPN: 107 MB 54882
SOPORTE DEL MOTOR DELANTERO DERECHO
# 012
MPN: 107MB55542
Soporte del motor delantero izquierdo
# 013
MPN: PN55923
Espárrago 8X1,25X73 fijación de las tapas del cigüeñal
# 014
MPN: PN41864
Espárrago 8X1,25X102 de fijación del soporte delantero del cigüeñal
# 015
MPN: PN49099
ESPÁRRAGO 7X1 X30 FIJACIÓN DE LA COPA A LA BASE
# 016
MPN: PN 51448
ESPÁRRAGO 7X1X114 FIJACIÓN DE LA COPA AL LADO TRASERO DE LA BASE
# 017
MPN: PN32424
Stud 8X1,25X32 fijación del soporte del distribuidor
# 017
MPN: PN32424
ESPÁRRAGO 8X1,25X32 FIJACIÓN DEL CUERPO DEL FILTRO DE ACEITE
# 018
MPN: PN46589
Espárrago 6XLX19 que fija el eje del engranaje de distribución
# 019
MPN: PN48700
ESPÁRRAGO 6X1X22 FIJACIÓN DE BRIDA DE LA VARILLA DE MEDICIÓN DE NIVEL DE ACEITE
# 019
MPN: PN48700
Espárrago 6x1x22 fijación soporte tensor de cadena automático
# 020
MPN: PN53067
Perno 8X1,25X38 fijación de campana de embrague
de £4,32
de £4,32
# 021
MPN: PN 57237
Perno 8X1,25X81 fijación de campana de embrague
# 022
MPN: PN 32662
ESPÁRRAGO 8X1,25X30 FIJACIÓN DEL CABEZAL A LA BASE
# 023
MPN: PN48126
Espárrago 11X1,5X485 de fijación del motor de arranque
# 024
MPN: PN 33919
ESPÁRRAGO 10X1,5X36 FIJACIÓN SOPORTE DEL MOTOR DELANTERO
# 025
MPN: PN35490
Espárrago 6X1X28 que sujeta la brida de entrega de la bomba de aceite
# 026
MPN: PN 49103
ESPÁRRAGO 8X1,25X66 FIJACIÓN BOMBA DE AGUA
# 027
MPN: PN. 55135
ESPÁRRAGO 8X1,25X75 FIJACIÓN DE LA BOMBA DE AGUA DEL LADO IZQUIERDO
# 028
MPN: PN33153
Prigioniero 8X1,25X27 alternador puntalino
# 029
MPN: PN 53525
ESPÁRRAGO 10XL,5X80 CUERPO DE FIJACIÓN Y TAPA DE BOMBA DE ACEITE
# 030
MPN: PN 33921
ESPÁRRAGO 8X1,25X54 CUERPO DE FIJACIÓN Y TAPA DE BOMBA DE ACEITE
# 031
MPN: PN 57621
ESPÁRRAGO 8X1,25X106 FIJACIÓN DE LA TAPA SUPERIOR DEL CARTER
# 032
MPN: 107 MB 57608
TAPA SUPERIOR DEL CARTER
# 033
MPN: 107 MB 57620
JUNTA PARA TAPA SUPERIOR DEL CARTER
de £27,58
de £27,58
# 034
MPN: 107 MB 57619
CHAPA DE METAL DEBAJO DE LA TAPA SUPERIOR DEL CARTER
# 035
MPN: 107100654675
junta de culata derecha
# 036
MPN: 107 1007 54676
JUNTA DE CULATA IZQUIERDA
# 037
MPN: DN 47079
TUERCA 8X1,25X8 FIJACIÓN BOMBA DE AGUA
# 037
MPN: DN 47079
DADO 8X1,25X8 FISSAGGIO PUNTALINO ALTERNADOR
# 037
MPN: DN 47079
TUERCA 8X1,25X8 FIJACIÓN DE LA CAMPANA DEL EMBRAGUE
# 037
MPN: DN 47079
TUERCA 8X1,25X8 CABEZAL DE FIJACIÓN A LA BASE
# 037
MPN: DN 47079
TUERCA 8X1,25X8 FIJACIÓN DEL SOPORTE DEL GENERADOR
# 037
MPN: DN 47079
TUERCA 8X1,25X8 FIJACIÓN DE LAS TAPAS DEL CIGÜEÑAL
# 037
MPN: DN 47079
TUERCA 8X1,25X8 FIJACIÓN DEL CUERPO DEL FILTRO DE ACEITE
# 038
MPN: DN47061
Tuerca 12X1X10 de fijación de las tapas del cigüeñal
# 039
MPN: DN 47080
TUERCA 7X1 X6 FIJACIÓN DE LA COPA
# 040
MPN: DN/47047
TUERCA 6X1 X5 FIJACIÓN DE BRIDA DE ENTREGA DE BOMBA DE ACEITE
# 040
MPN: DN/47047
TUERCA 6X1X5 FIJACIÓN DEL EJE DEL ENGRANAJE DE DISTRIBUCIÓN
# 040
MPN: DN/47047
DADO 6X1X5 FISSAGGIO SUPPORTO TENDICATENA AUTOMATIO
# 040
MPN: DN/47047
TUERCA 6X1X5 FIJACIÓN DE LA VARILLA DE MEDICIÓN DE NIVEL DE ACEITE
# 041
MPN: DN 48127
TUERCA 11X1 ,5X10 FIJACIÓN DEL MOTOR DE ARRANQUE
# 042
MPN: DN 51421
TUERCA 10X1,5X12,1 FIJACIÓN DE LOS SOPORTES DEL MOTOR DELANTEROS
# 043
MPN: DN 48923
TUERCA 10X1,5X8,5 FIJACIÓN DEL CUERPO Y TAPA DE LA BOMBA DE ACEITE
# 044
MPN: DN53397
TUERCA 8X1,25X10 FIJACIÓN DEL CUERPO Y TAPA DE LA BOMBA DE ACEITE
# 045
MPN: DN 56574
TUERCA 8X125XCIECO FIJACIÓN DE LA CUBIERTA SUPERIOR
# 046
MPN: RN 45680
Arandela DE MUELLE 8 PARA TAPAS DE CIGÜEÑAL
# 046
MPN: RN 45680
Arandela DE RESORTE 8 PARA SOPORTE DEL GENERADOR
# 046
MPN: RN 45680
Arandela 8 PARA SOPORTE DE FILTRO DE ACEITE
# 046
MPN: RN 45680
ARANDELA DE Arandela 8 PARA CAMPANA DE EMBRAGUE
# 046
MPN: RN 45680
Arandela 8 PARA UNIR CABEZA A BASE
# 047
MPN: RN 46736
Traductorio......
# 048
MPN: RNT47085
Arandela plana Ø 12 para tapas de cigüeñal
de £3,44
de £3,44
# 049
MPN: RNT47210
Arandela plana Ø 7 para cárter del motor
# 050
MPN: RSN/32690
Traductorio......
# 050
MPN: RSN/32690
Traductorio......
# 050
MPN: RSN/32690
Traductorio......
# 051
MPN: RN 45679
Traductorio......
# 052
MPN: RN 32423
Traductorio......
# 053
MPN: RSN 46672
Traductorio......
# 054
MPN: RNT52733
Traductorio......
# 055
MPN: RDI53899
Arandela dentada Ø 6 para mamparo de aceite en el cárter
# 055
MPN: RDI53899
Traductorio......
# 056
MPN: RNT 47074
Traductorio......
# 057
MPN: RNT47075
Rondetta piano Ø 8 por pompa acqua
Esta pieza reemplaza el número de pieza. 47075
# 057
MPN: RNT47075
Traductorio......
Esta pieza reemplaza el número de pieza. 47075
# 057
MPN: RNT47075
Traductorio......
Esta pieza reemplaza el número de pieza. 47075
# 058
MPN: RNT 55375
Traductorio......
# 059
MPN: RSN 3 2 6 3 5
Traductorio......
# 059
MPN: RSN 3 2 6 3 5
Traductorio......
# 060
MPN: RN45681
Arandela plana Ø 10 para tapa de bomba de aceite
# 061
MPN: GRN42477
Tornillo prisionero Ø 8X24 centrador de copa y base
# 062
MPN: GRN50699
GRANO 10X26 CENTRADO DE CABEZA Y BASE
# 063
MPN: TN 57589
TAPÓN 24X15 PARA TUBERÍAS DE AGUA Y ACEITE
# 064
MPN: GRN 51124
Tornillo prisionero 12X22 centrado del soporte del cigüeñal
# 065
MPN: GN48059
Junta P1 24X1,5 para conducto de agua y aceite
# 066
MPN: TN 52541
TAPÓN 14X20 DRENAJE DE AGUA DE LA BASE
# 067
MPN: GN 33567
JUNTA 14X1 PARA TAPÓN DE DRENAJE DE AGUA
# 068
MPN: GN 32001
JUNTA 2X15 PARA TUERCAS DE FIJACIÓN DE LA TAPA SUPERIOR DEL CARTER
# 069
MPN: GOMM50815
GOMA 70X1,2 SELLOS EN EL CAÑÓN
# 070
MPN: TN48178
Gorra 20X15 debajo de la copa
# 071
MPN: BNT 47016
TORNILLO 6X1X10 FIJACIÓN DE CHAPA DEBAJO DE LA CUBIERTA SUPERIOR
# 071
MPN: BNT 47016
TORNILLO 6X1X10 FIJACIÓN DE LA MAMPARA DE ACEITE EN EL CARTER
# 072
MPN: TN 50677
TAPÓN 30X1,5 DRENAJE DE ACEITE DE LA COPA
# 073
MPN: GN33367
Junta 30X1 tapón de drenaje de aceite del sumidero
# 074
MPN: PN54015
Bullone 12X1,5 fissaggio testa en basamento
# 075
MPN: ANT 47650
Anillo de sellado Ø 42X10 en la parte delantera del
de £29,40
de £29,40
# 076
MPN: Seeger 47633
Anillo de tope 58I sello del anillo delantero
# 077
MPN: ANT47974
Traductorio......
de £131,25
de £131,25
# 078
MPN: GOMM 42229
GOMA 11X16X2,5 DEBAJO DEL SOPORTE DEL TENSOR AUTOMÁTICO
