027 - Tanque de combustible y bomba

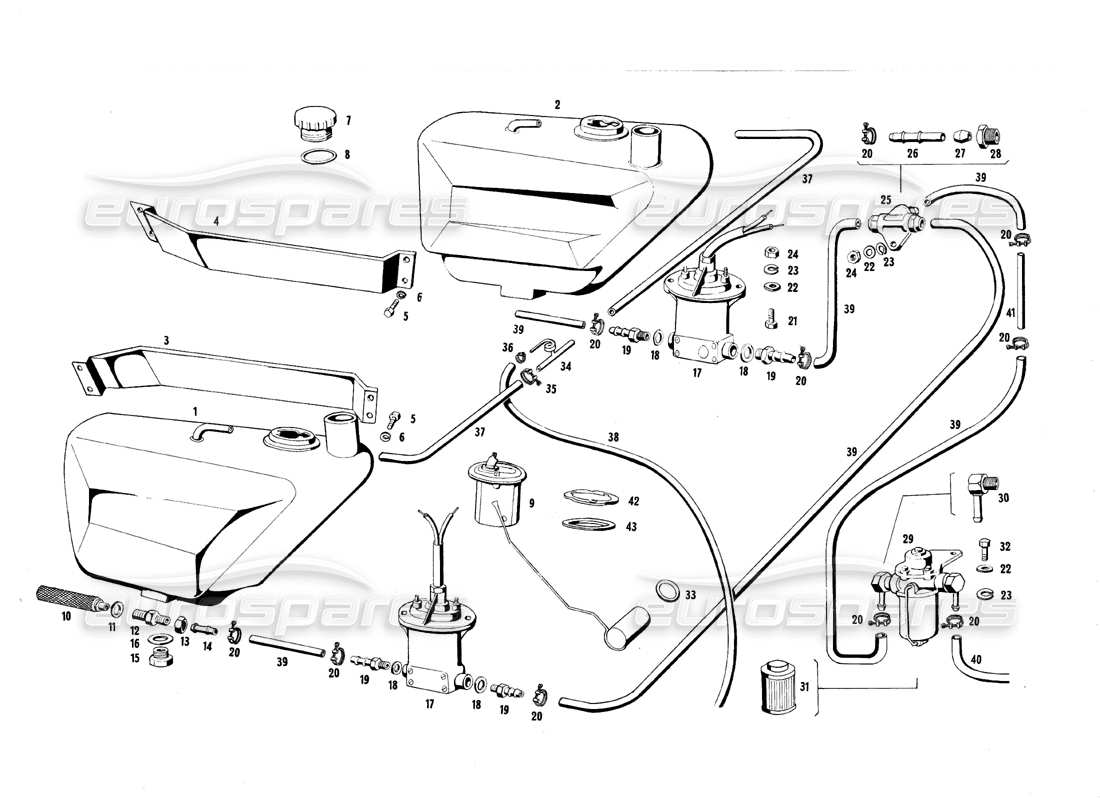

Maserati Mexico Fuel Tank And Pump Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 107CS54024
TANQUE DE COMBUSTIBLE DERECHO
# 002
MPN: 107 CS 54025
SERBATOIO BENZINA SINISTRO
# 003
MPN: 107 CS 57173
SOPORTE PARA FIJACIÓN DEL DEPÓSITO DERECHO
# 004
MPN: 107 CS 57174
PERSONAL POR FISSAGGIO SERBATOIO SINISTRO
# 005
MPN: BNT 47017
Traductorio......
# 006
MPN: RSN 3 2 6 3 5
Traductorio......
# 007
MPN: TN 33811
Tapón normal para boca de llenado de gasolina.
# 008
MPN: GOM 50656
GOMA NORMAL PARA TAPÓN DE LLENADO
# 009
MPN: 107 CS 54804
INDICADOR DE NIVEL
# 010
MPN: 101/9 CS 54666
FILTRO DE COMBUSTIBLE EN LA BANDEJA DEL CAJÓN
# 011
MPN: GN 42034
JUNTA 20X30X1 PARA TORNILLO DE MONTAJE
# 012
MPN: VRN 55082
TORNILLO PARA ENCAJAR 3/8X20X1,5X31 EN LA BANDEJA DE DESAGÜE DE GASOLINA
# 013
MPN: DR52451
Tuerca de unión Ø 3/8 para tornillo
# 014
MPN: RMN 57268
MONTAJE DE MANGA EN EL DEPÓSITO DE COMBUSTIBLE
# 015
MPN: TN 45851
Tapa Ø 14X1,5X5 para bandeja de sumidero de combustible
# 016
MPN: GN/35701
Traductorio......
# 017
MPN: 107 CS 56790
BOMBA DE COMBUSTIBLE
# 018
MPN: GN 56564
JUNTA 17X22X15 PARA MONTAR EN LA BOMBA
# 019
MPN: RMN56563
MONTAJE Y MANGUITO EN BOMBAS
# 020
MPN: FRN 57019
Abrazadera Ø 14 para fijación de las mangueras de suministro de combustible.
# 021
MPN: BNT 47351
Traductorio......
# 022
MPN: RNT 47074
Traductorio......
# 022
MPN: RNT 47074
Traductorio......
# 022
MPN: RNT 47074
Traductorio......
# 023
MPN: RSN/32690
ARANDELA Arandela PARA CONEXIÓN DE 3 VÍAS
# 023
MPN: RSN/32690
ARANDELA Arandela PARA REGULADOR DE FILTRO DE COMBUSTIBLE
# 023
MPN: RSN/32690
Traductorio......
# 024
MPN: DNT 47047
Traductorio......
# 024
MPN: DNT 47047
Traductorio......
# 025
MPN: 107CS56189
Accesorio de 3 vías con válvula antirretorno
# 026
MPN: RMN56115
AJUSTE DE MANGA 7X9 AJUSTE EN EL CAMINO 3
# 027
MPN: RC 56116
Traductorio......
# 028
MPN: DR56117
TUERCA DE CONEXIÓN 1 /2X20 PARA CONEXIÓN DE 3 VÍAS
# 029
MPN: 107CS56400
Filtro regulador de combustible
# 030
MPN: 107 CS 58399
MONTAJE COMPLETO PARA REGULADOR DE FILTRO DE COMBUSTIBLE
# 031
MPN: 006223974
ELEMENTO FILTRANTE COMPLETO PARA REGULADOR DE COMBUSTIBLE
# 032
MPN: BNT 54585
Traductorio......
# 033
MPN: GOM56661
GOMA 24X27X32X3 MONTADA EN EL FLOTADOR
# 034
MPN: 101/9 - CS 55345
VENTILACIÓN DEL TANQUE DE COMBUSTIBLE
# 035
MPN: FRN57767
Fascetta Ø 22 por paso. tubo unione serbatoi con sfiato
# 036
MPN: FRN57766
Abrazadera Ø 6 del respiradero al tanque
# 037
MPN: MN 54997
Manguito Ø 16X2000 para unión de ventilación del tanque
# 038
MPN: TPN54978
Tubo de plástico Ø 4X6X1200 para descarga de gas gasolina desde el respiradero
# 039
MPN: MN56118
MANGUITO Ø 7X12X400 PARA TUBERÍA DEL TANQUE A LAS BOMBAS
# 039
MPN: MN56118
Manguito para conexión de la bomba derecha al racor 3
# 039
MPN: MN56118
MANGUITO Ø 7X12X950 DESDE EL ACCESORIO Y 3 CAMINO AL TUBO DE COBRE
# 039
MPN: MN56118
MANGUITO Ø 7X12X500 DEL TUBO DE COBRE AL FILTRO
# 039
MPN: MN56118
MANICOTTO Ø 7X12X2300 POR COLEGIO. DALLA POMPA SINISTRA AL 3 VIE
# 040
MPN: MN52135
Manguito Ø 9X14X500 del filtro a los carburadores
# 041
MPN: 107CS56640
Tubería de cobre para suministro de gasolina Ø 8X6X3500
# 042
MPN: 107CS58982
Tuerca anular para fijación del indicador de nivel en el depósito.
# 043
MPN: 107CS58983
JUNTA PARA INDICADOR DE NIVEL
