024 - Control de freno

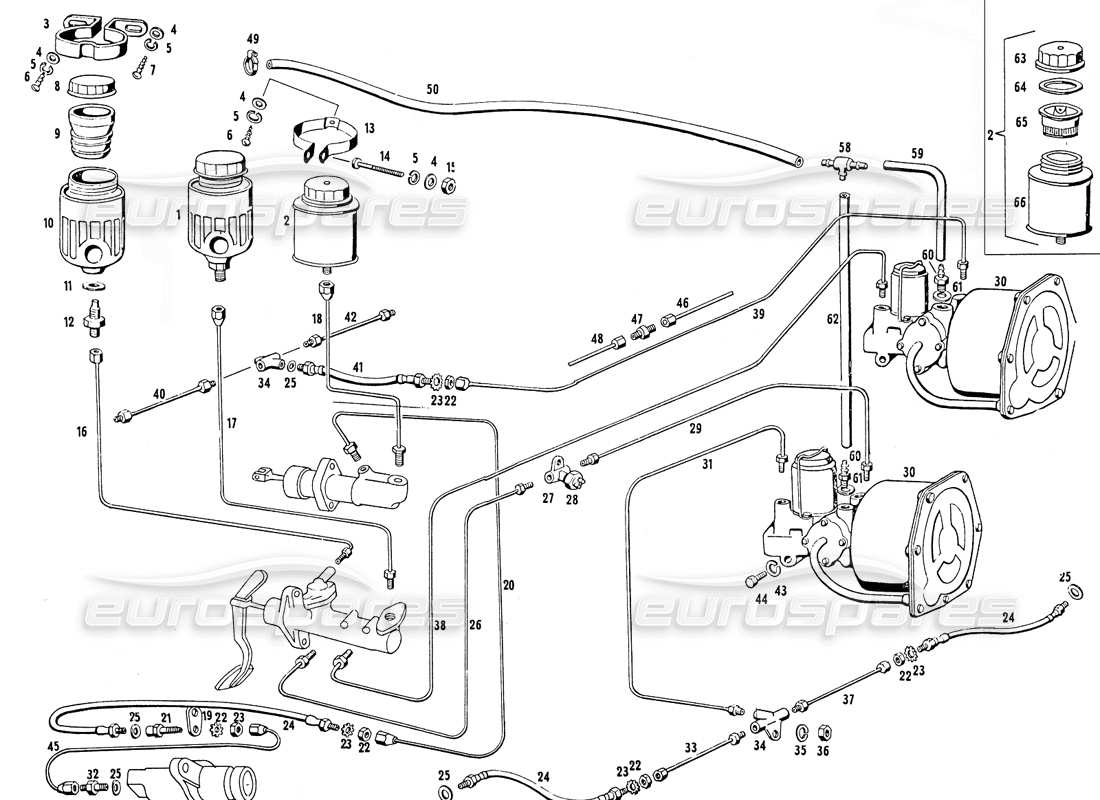

Maserati Mistral 3.7 Brake Control Diagrama de piezas
Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
- Puedes reposicionar el diagrama arrastrándolo.
- Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
- Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
- Puedes hacer clic en un punto de acceso
en el diagrama de piezas para localizar la pieza en la tabla - You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
# 001
MPN: 107 - FC 56067
Depósito de aceite para bomba de freno
# 002
MPN: 107 FC 56068
TANQUE DE ACEITE PARA BOMBA DE EMBRAGUE
# 003
MPN: 107 FC 58709
Banda de sellado del depósito de líquido de frenos
# 004
MPN: RNT 52530
Arandela
# 005
MPN: RSN 3 2 4 9 7
Arandela
# 006
MPN: BNT57199
TORNILLO
# 007
MPN: BNT 61053
TORNILLO
# 008
MPN: 107 - FC 58710
CUBRIR
# 009
MPN: 107 FC 58711
FUELLE DEPÓSITO DE ACEITE DE FRENOS
# 010
MPN: 107 - FC 58712
CUERPO DEL DEPOSITO DE ACEITE DE FRENOS
de £183,75
de £183,75
# 011
MPN: RN 58713
Arandela
# 012
MPN: VRN 58714
UNIÓN
# 013
MPN: 15016/48339
FASCETTA FLSSAGIO SERBATOIO FRIZIONE
# 014
MPN: VNT 49515
TORNILLO
# 015
MPN: DNT 47046
TUERCA
de £0,88
de £0,88
Esta pieza reemplaza el número de pieza. 47046
# 016
MPN: 109 FC 55798
MANGUERA DEL DEPOSITO DE ACEITE A LA BOMBA DE FRENO DELANTERO
# 016
MPN: 109 FC 57873
MANGUITO DEL DEPÓSITO DE ACEITE A LA BOMBA DE FRENO DELANTERO VOLANTE A LA DERECHA
# 017
MPN: 109 - FC 57874
Manguera del depósito de aceite a la bomba del freno trasero con volante a la derecha
# 017
MPN: 109 FC 55798
Manguera del tanque de aceite al cilindro maestro del freno trasero.
# 018
MPN: 109 - FC 57877
Manguera desde el tanque de aceite al cilindro maestro del embrague del volante a la derecha
# 018
MPN: 109 - FC 58237
Tubo del tanque de aceite al cilindro maestro del embrague
# 019
MPN: 109 - FC 57056
Placa en la caja de cambios S-5-17 que sujeta la manguera de control del embrague
# 019
MPN: 109 - FC 60497
Placa en la caja de cambios S-5-20 que sujeta la manguera de control del embrague
# 020
MPN: 109 - FC 55806
TUBO DEL CILINDRO MAESTRO DEL EMBRAGUE A LA PLACA DE SELLO FLEXIBLE
# 020
MPN: 109 - FC 57878
Tubo desde el cilindro maestro del embrague hasta la placa de sellado flexible para volante a la derecha
# 021
MPN: VRN 57055
TORNILLO
# 022
MPN: DN 46448
TUERCA
# 023
MPN: RDI 48337
Arandela
# 024
MPN: 15198 48346
LA TUBERÍA FLEXIBLE
# 025
MPN: GN/46445
JUNTA O SELLO
# 026
MPN: 108 - FC 55439
Manguera desde el cilindro maestro del freno hasta el puerto de parada 3
# 026
MPN: 109 - FC 57875
Manguera desde el cilindro maestro del freno delantero hasta el tope de parada 3 del volante a la derecha
# 027
MPN: 15188 46964
UNIÓN
# 028
MPN: 15194/48343
INTERRUPTOR HIDRÁULICO PARA LUCES DE FRENO
# 029
MPN: 109 - FC 55799
Manguera desde el tope de 3 vía hasta el circuito del servo delantero
# 030
MPN: 15170/48344
SERVO FRENO PARA SISTEMA DE FRENO DELANTERO Y TRASERO
de £1.348,56
de £1.348,56
# 031
MPN: 109 - FC 55800
TUBO DEL CIRCUITO DEL SERVO DELANTERO A LA VÍA 3 EN LA BARRA TRANSVERSAL
# 032
MPN: VRN 52347
TORNILLO
# 033
MPN: 109 - FC 56061
MANGUERA DESDE 3 VÍA EN EL CORREO TRANSVERSAL HACIA LA MANGUERA DELANTERA DERECHA
# 034
MPN: 15190/48347
UNIÓN
# 035
MPN: RSN 3 2 6 3 5
Arandela
# 036
MPN: DNT. 47031
TUERCA
# 037
MPN: 109 - FC 55801
Manguera desde 3 vía en el travesaño hasta la manguera delantera izquierda
# 038
MPN: 109 - FC 55802
MANGUITO DE LA BOMBA DE FRENO AL SERVO FRENO DEL CIRCUITO TRASERO
# 038
MPN: 109 - FC 57876
MANGUITO DE LA BOMBA DE FRENO AL CIRCUITO DE SERVO TRASERO, TRANSMISIÓN DERECHA
# 039
MPN: 109 - FC 55803
Manguera desde el circuito del servo trasero a la manguera en el puente (solo 109)
# 040
MPN: 101/10 - FC 59658
Tubo dal 3 vie sul ponte al caliper posteriore destro dalla vett. N² 554 en poi
# 040
MPN: 109 - FC 55804
Tubería desde 3 vías en la plataforma hasta la pinza trasera derecha
# 041
MPN: 15134/48336
LA TUBERÍA FLEXIBLE
# 042
MPN: 109 - FC 55805
fubo dal 3 vie sul ponte al caliper posteriore sinistro
# 042
MPN: 109/A - FC 61508
Tubo dal 3 vie sul ponte al caliper posteriore sinistro dalla vett. N° 554 en poi
# 043
MPN: RSN/33112
Arandela
de £1,76
de £1,76
# 044
MPN: BN 46444
TORNILLO
# 045
MPN: 109 - FC 57057
TUBO DE MANGUERA A BOMBA DE EMBRAGUE SECUNDARIO CON CAJA DE CAMBIOS S-5-17
# 045
MPN: 109 - FC 60725
MANGUERA DE LA MANGUERA A LA BOMBA DEL EMBRAGUE DE LA CAJA DE CAMBIOS SECUNDARIA S-5-20
# 046
MPN: 109/A - FC 61506
Manguera del circuito del servo trasero al racor intermedio
# 048
MPN: 109/A - FC 61507
Tubo dal raccordo intermedio al flexible sul ponte dalla vett. N° 554 sino vet. número 630
# 048
MPN: 109/A - FC 61638
Tubo dal raccordo intermedio al flexible sul ponte dalla vett. N° 554 sino vet. número 630
# 050
MPN: MN 54780
MANGUITO Ø 10 X 1200 CONEXIÓN DE VACÍO DEL COLECTOR DE ADMISIÓN A LA VÍA DEL SERVO 3
Esta pieza reemplaza el número de pieza. 54780
# 053
MPN: RMN 54867
UNIÓN
# 059
MPN: MN 54780
MANGUITO Ø 10 X 180 CONEXIÓN DE VACÍO 3 VÍAS CON SERVO FRENO TRASERO
Esta pieza reemplaza el número de pieza. 54780
# 060
MPN: 101/9 - FC 55306
La válvula antirretorno en el servo llega al vacío.
# 061
MPN: GN 46636
JUNTA O SELLO
# 062
MPN: MN 54780
MANGUITO Ø 10 X 180 CONEXIÓN DE VACÍO 3 VÍA CON SERVO
Esta pieza reemplaza el número de pieza. 54780
# 063
MPN: 107 FC 58725
CUBRIR
# 064
MPN: 108 - FC 58726
JUNTA O SELLO
# 065
MPN: 109 - FC 58727
BANDEJA DE FILTRO EN EL DEPÓSITO DE ACEITE DEL EMBRAGUE
# 066
MPN: 110 - FC 58728
Cuerpo del tanque de aceite del embrague
