maserati qtp. (2009) 4.2 auto sistema de aire adicional diagrama de piezas

015 - sistema de aire adicional

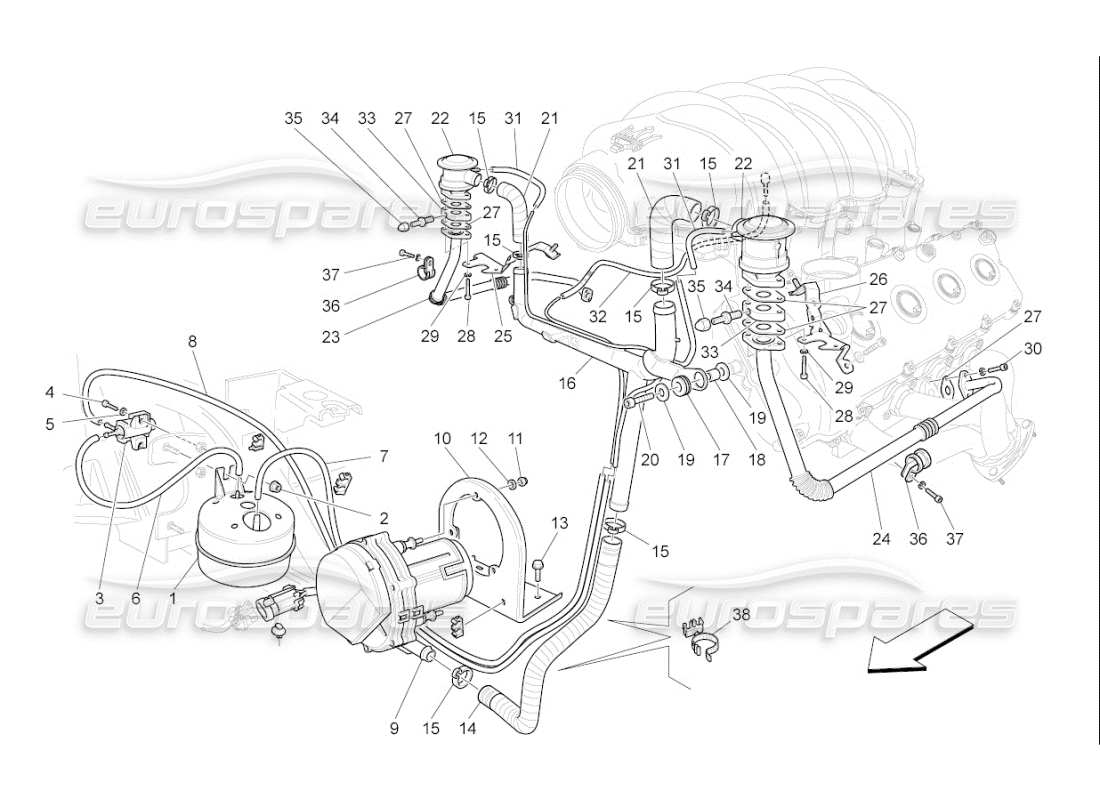

Maserati QTP. (2009) 4.2 auto Additional Air System Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                                              #
                                                                              Número de pieza
                                                                              Descripción
                                                                              Precio
                                                                              # 01
                                                                              MPN: 330328400
                                                                              tanque de vacío
                                                                              de £9,16
                                                                              de £9,16
                                                                              # 02
                                                                              MPN: 14059211
                                                                              TUERCA
                                                                              de £0,53
                                                                              de £0,53
                                                                              Esta pieza reemplaza el número de pieza. 675000181
                                                                              # 03
                                                                              MPN: 315769
                                                                              VÁLVULA SOLENOIDE DE ENCENDIDO/APAGADO
                                                                              de £28,93
                                                                              de £28,93
                                                                              Esta pieza reemplaza el número de pieza. 184363
                                                                              # 04
                                                                              MPN: 14304624
                                                                              TORNILLO
                                                                              de £0,53
                                                                              de £0,53
                                                                              # 05
                                                                              MPN: 12601174
                                                                              Arandela
                                                                              de £0,54
                                                                              de £0,54
                                                                              Esta pieza reemplaza el número de pieza. 675000100
                                                                              # 06
                                                                              MPN: 200131
                                                                              MANGA
                                                                              Sustitución
                                                                              Sustitución
                                                                              # 06
                                                                              MPN: 238513
                                                                              MANGA
                                                                              de £1,27
                                                                              de £1,27
                                                                              Esta pieza reemplaza el número de pieza. 200131
                                                                              # 07
                                                                              MPN: 210658
                                                                              MANGA
                                                                              de £5,00
                                                                              de £5,00
                                                                              # 08
                                                                              MPN: 210659
                                                                              MANGA
                                                                              Sustitución
                                                                              Sustitución
                                                                              # 08
                                                                              MPN: 238514
                                                                              MANGA
                                                                              de £5,50
                                                                              de £5,50
                                                                              Esta pieza reemplaza el número de pieza. 210659
                                                                              # 10
                                                                              MPN: 215965
                                                                              SOPORTE DE FIJACIÓN DE LA BOMBA DE AIRE
                                                                              de £12,21
                                                                              de £12,21
                                                                              # 11
                                                                              MPN: 102948
                                                                              TUERCA
                                                                              de £0,54
                                                                              de £0,54
                                                                              # 12
                                                                              MPN: 12601274
                                                                              Arandela
                                                                              de £0,53
                                                                              de £0,53
                                                                              Esta pieza reemplaza el número de pieza. 12601270
                                                                              # 13
                                                                              MPN: 16285924
                                                                              TORNILLO
                                                                              de £0,53
                                                                              de £0,53
                                                                              # 14
                                                                              MPN: 214540
                                                                              TUBO DE BOMBA DE AIRE AL TUBO DE ENVÍO DE AIRE DE LA VÁLVULA
                                                                              de £19,69
                                                                              de £19,69
                                                                              # 15
                                                                              MPN: 178054
                                                                              ABRAZADERA
                                                                              de £0,52
                                                                              de £0,52
                                                                              # 16
                                                                              MPN: 224507
                                                                              TUBO DE ENTREGA DE AIRE DE LA VÁLVULA
                                                                              de £70,58
                                                                              de £70,58
                                                                              # 17
                                                                              MPN: 219456
                                                                              SOPORTE ANTIVIBRACIONES
                                                                              de £1,41
                                                                              de £1,41
                                                                              Esta pieza reemplaza el número de pieza. 315520375
                                                                              # 18
                                                                              MPN: 219457
                                                                              ESPACIADOR
                                                                              de £14,69
                                                                              de £14,69
                                                                              # 19
                                                                              MPN: 12647727
                                                                              Arandela
                                                                              de £0,47
                                                                              de £0,47
                                                                              Esta pieza reemplaza el número de pieza. 12647729
                                                                              # 20
                                                                              MPN: 231618
                                                                              TORNILLO
                                                                              de £0,53
                                                                              de £0,53
                                                                              # 21
                                                                              MPN: 219583
                                                                              MANGA
                                                                              de £10,85
                                                                              de £10,85
                                                                              # 23
                                                                              MPN: 233374
                                                                              TUBO DE LA VÁLVULA DE AIRE DERECHO
                                                                              de £89,34
                                                                              de £89,34
                                                                              # 24
                                                                              MPN: 226275
                                                                              TUBO DE LA VÁLVULA DE AIRE IZQUIERDO
                                                                              de £120,68
                                                                              de £120,68
                                                                              # 25
                                                                              MPN: 227001
                                                                              SOPORTE DE FIJACIÓN DE LA VÁLVULA DE AIRE DERECHA
                                                                              de £5,31
                                                                              de £5,31
                                                                              # 26
                                                                              MPN: 227000
                                                                              SOPORTE DE FIJACIÓN DE LA VÁLVULA DE AIRE IZQUIERDA
                                                                              de £7,69
                                                                              de £7,69
                                                                              # 27
                                                                              MPN: 186781
                                                                              empaquetadura
                                                                              de £2,89
                                                                              de £2,89
                                                                              # 28
                                                                              MPN: 231621
                                                                              TORNILLO
                                                                              de £0,53
                                                                              de £0,53
                                                                              # 29
                                                                              MPN: 127494
                                                                              Arandela
                                                                              de £0,53
                                                                              de £0,53
                                                                              # 30
                                                                              MPN: 231616
                                                                              TORNILLO
                                                                              de £0,53
                                                                              de £0,53
                                                                              # 31
                                                                              MPN: 121828
                                                                              MANGUERA DE GOMA
                                                                              de £2,71
                                                                              de £2,71
                                                                              # 32
                                                                              MPN: 230835
                                                                              MANGUERA DE GOMA
                                                                              de £13,04
                                                                              de £13,04
                                                                              # 33
                                                                              MPN: 210653
                                                                              ESPACIADOR
                                                                              de £15,23
                                                                              de £15,23
                                                                              # 34
                                                                              MPN: 210868
                                                                              UNIÓN ROSCADA
                                                                              de £9,23
                                                                              de £9,23
                                                                              # 35
                                                                              MPN: 150595
                                                                              TUERCA DE SOMBRERO
                                                                              de £0,58
                                                                              de £0,58
                                                                              # 36
                                                                              MPN: 10441590
                                                                              SOPORTE CON FUNDA
                                                                              de £0,51
                                                                              de £0,51
                                                                              # 37
                                                                              MPN: 233600
                                                                              TORNILLO
                                                                              de £0,53
                                                                              de £0,53
                                                                              # 38
                                                                              MPN: 209670
                                                                              ACORTAR
                                                                              de £1,93
                                                                              de £1,93
