maserati qtp. (2009) 4.7 auto mecanismo de manivela diagrama de piezas

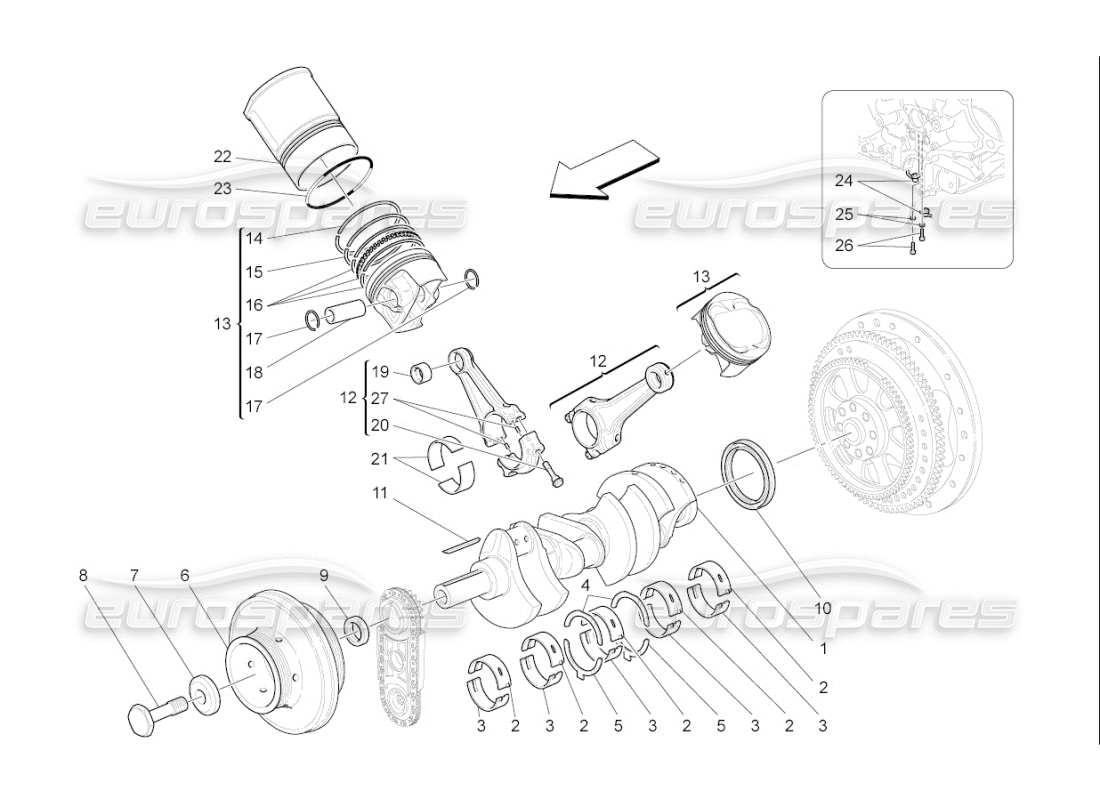

002 - MECANISMO DE MANIVELA

Maserati QTP. (2009) 4.7 auto Crank Mechanism Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
                                                          #
                                                          Número de pieza
                                                          Descripción
                                                          Precio
                                                          # 01
                                                          MPN: 213932
                                                          Cigüeñal
                                                          Sustitución
                                                          Sustitución
                                                          # 01
                                                          MPN: 213932
                                                          Cigüeñal
                                                          Sustitución
                                                          Sustitución
                                                          # 02
                                                          MPN: 195307
                                                          RODAMIENTO MITAD SUPERIOR AZUL
                                                          de £31,79
                                                          de £31,79
                                                          # 02
                                                          MPN: 195308
                                                          RODAMIENTO MITAD SUPERIOR AMARILLO
                                                          de £15,01
                                                          de £15,01
                                                          # 02
                                                          MPN: 198910
                                                          MEDIO RODAMIENTO SUPERIOR VERDE - ESTÁNDAR
                                                          de £15,01
                                                          de £15,01
                                                          # 03
                                                          MPN: 200194
                                                          RODAMIENTO MITAD INFERIOR AZUL
                                                          de £17,25
                                                          de £17,25
                                                          # 03
                                                          MPN: 200195
                                                          MEDIO COJINETE INFERIOR AMARILLO
                                                          de £12,75
                                                          de £12,75
                                                          # 03
                                                          MPN: 200196
                                                          MEDIO RODAMIENTO INFERIOR VERDE - ESTÁNDAR
                                                          de £13,96
                                                          de £13,96
                                                          # 04
                                                          MPN: 196648
                                                          CUÑA SUPERIOR ESTÁNDAR
                                                          de £174,74
                                                          de £174,74
                                                          # 04
                                                          MPN: 201220
                                                          CUÑA SUPERIOR 1ST DE GRAN TAMAÑO
                                                          de £129,84
                                                          de £129,84
                                                          # 04
                                                          MPN: 201224
                                                          CUÑA SUPERIOR 2ND DE GRAN TAMAÑO
                                                          de £129,84
                                                          de £129,84
                                                          # 04
                                                          MPN: 222874
                                                          CUÑA ESTÁNDAR
                                                          de £16,79
                                                          de £16,79
                                                          # 05
                                                          MPN: 196649
                                                          CUÑA INFERIOR ESTÁNDAR
                                                          de £59,51
                                                          de £59,51
                                                          # 05
                                                          MPN: 201225
                                                          CUÑA INFERIOR 1ST DE GRAN TAMAÑO
                                                          de £129,84
                                                          de £129,84
                                                          # 05
                                                          MPN: 201226
                                                          CUÑA INFERIOR 2ND DE GRAN TAMAÑO
                                                          de £129,84
                                                          de £129,84
                                                          # 05
                                                          MPN: 222874
                                                          CUÑA ESTÁNDAR
                                                          de £16,79
                                                          de £16,79
                                                          # 06
                                                          MPN: 257518
                                                          AMORTIGUADOR DE TORSIÓN
                                                          de £424,19
                                                          de £424,19
                                                          Esta pieza reemplaza el número de pieza. 225848
                                                          # 06
                                                          MPN: 257518
                                                          AMORTIGUADOR DE TORSIÓN
                                                          de £424,19
                                                          de £424,19
                                                          Esta pieza reemplaza el número de pieza. 225848
                                                          # 08
                                                          MPN: 196216
                                                          TORNILLO PARA FIJACIÓN DEL AMORTIGUADOR
                                                          de £25,12
                                                          de £25,12
                                                          Esta pieza reemplaza el número de pieza. 192005 - and 1 more. Haga clic para ver detalles
                                                          # 09
                                                          MPN: 188717
                                                          SELLO DEL CIGÜEÑAL DELANTERO
                                                          de £15,77
                                                          de £15,77
                                                          Esta pieza reemplaza el número de pieza. 186883
                                                          # 11
                                                          MPN: 186201
                                                          Llave
                                                          de £0,69
                                                          de £0,69
                                                          # 12
                                                          MPN: 216295
                                                          BIELA ​​COMPLETA
                                                          Sustitución
                                                          Sustitución
                                                          # 12
                                                          MPN: 281167
                                                          BIELA ​​COMPLETA
                                                          de £95,13
                                                          de £95,13
                                                          Esta pieza reemplaza el número de pieza. 216295 - and 3 more. Haga clic para ver detalles
                                                          # 13
                                                          MPN: 244739
                                                          PISTÓN MOTOR LATERAL DERECHO CON AROS
                                                          de £624,93
                                                          de £624,93
                                                          # 13
                                                          MPN: 244740
                                                          LH SIDE ENGINE PISTON WITH RINGS
                                                          de £624,93
                                                          de £624,93
                                                          # 14
                                                          MPN: 206411
                                                          ANILLO DE SELLO 1ST RANURA
                                                          de £61,28
                                                          de £61,28
                                                          # 15
                                                          MPN: 206412
                                                          ANILLO DE SELLO 2ND RANURA
                                                          de £61,28
                                                          de £61,28
                                                          # 16
                                                          MPN: 212820
                                                          ANILLO RASCADOR DE ACEITE 3ND RANURA
                                                          de £61,28
                                                          de £61,28
                                                          # 17
                                                          MPN: 178890
                                                          ANILLO DE PARADA
                                                          de £3,24
                                                          de £3,24
                                                          # 18
                                                          MPN: 198260
                                                          ALFILER
                                                          de £20,34
                                                          de £20,34
                                                          # 19
                                                          MPN: 224504
                                                          COJINETE
                                                          de £10,97
                                                          de £10,97
                                                          # 20
                                                          MPN: 218371
                                                          TORNILLO DE APRIETE DE LA BIELA
                                                          de £19,78
                                                          de £19,78
                                                          # 21
                                                          MPN: 204290
                                                          COJINETE DE BIELA ​​ROJO - ESTÁNDAR
                                                          de £4,82
                                                          de £4,82
                                                          # 21
                                                          MPN: 204291
                                                          COJINETE DE BIELA ​​AZUL
                                                          de £4,82
                                                          de £4,82
                                                          # 21
                                                          MPN: 204292
                                                          COJINETE DE BIELA ​​NEGRO
                                                          de £4,82
                                                          de £4,82
                                                          # 22
                                                          MPN: 243339
                                                          CYLINDER LINER
                                                          de £266,71
                                                          de £266,71
                                                          # 23
                                                          MPN: 186251
                                                          empaquetadura
                                                          de £1,57
                                                          de £1,57
                                                          # 24
                                                          MPN: 236813
                                                          BOQUILLA DE ENFRIAMIENTO DE PISTONES
                                                          de £4,31
                                                          de £4,31
                                                          # 25
                                                          MPN: 11181474
                                                          Arandela
                                                          de £0,51
                                                          de £0,51
                                                          # 26
                                                          MPN: 14302921
                                                          TORNILLO
                                                          de £0,51
                                                          de £0,51
                                                          # 27
                                                          MPN: 224608
                                                          PIN DE CENTRADO
                                                          de £1,94
                                                          de £1,94
                                                          # 28
                                                          MPN: 14325540
                                                          TAPON ROSCADO (Imagen no disponible)
                                                          de £4,17
                                                          de £4,17
