maserati ghibli 2.8 (abs) sistema de aire acondicionado (transmisión izquierda) con r134a diagrama de piezas de gas

021.1 - Sistema de aire acondicionado (LH Drive) con R134A gas

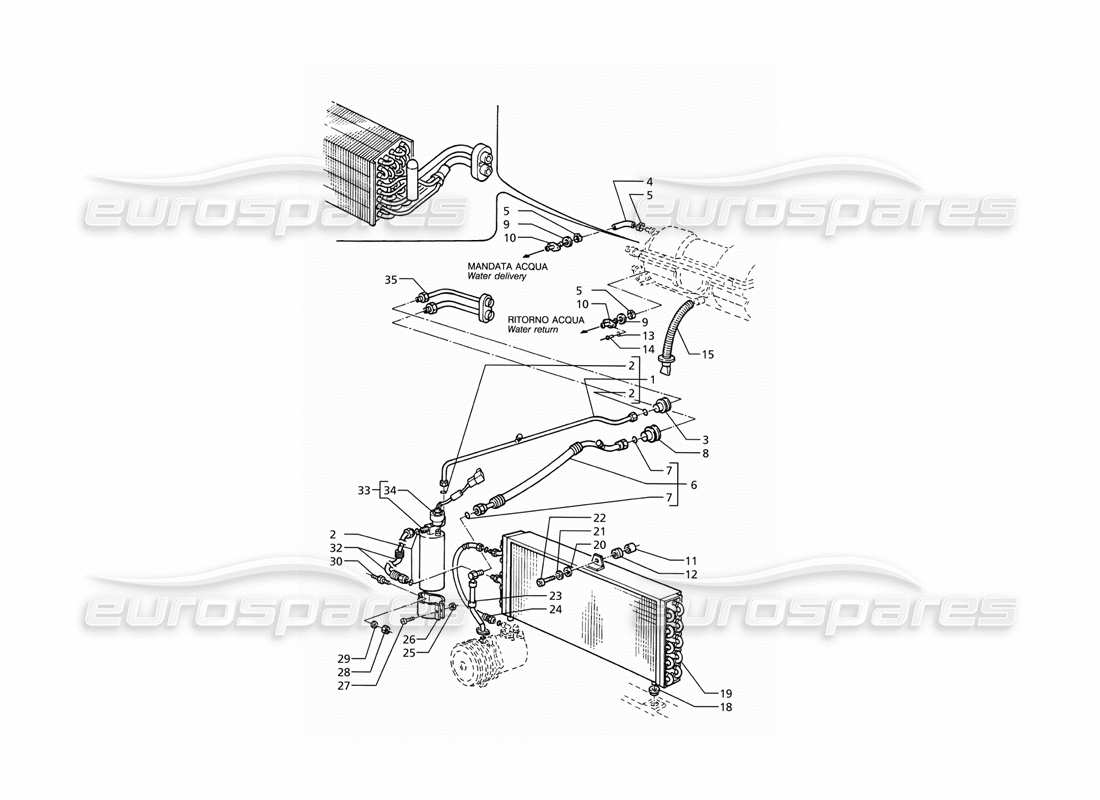

Maserati Ghibli 2.8 (ABS) Air Conditioning System (L.H.Drive) With R134A Gas Diagrama de piezas

Vea el diagrama de piezas despiezadas para encontrar la pieza que busca
  • Puedes reposicionar el diagrama arrastrándolo.
  • Puede acercar y alejar el diagrama desplazándose, pellizcando o usando elybotones
  • Puede restablecer el diagrama utilizando elbotón
Vea toda la información sobre precios y disponibilidad de piezas en la tabla de piezas A la derechaabajo
  • Puedes hacer clic en un punto de acceso en el diagrama de piezas para localizar la pieza en la tabla
  • You can use the options filter, in the filter tab, to hide parts not relevant to your search
Cambie entre otros diagramas de piezas utilizando elybotones, o utilice las imágenes del diagrama a continuación
Recomendamos ver esta página en orientación horizontal para obtener la mejor experiencia.
Clave de pieza
ST
Part in stock
PS
Disponible en un juego de piezas
SS
Reemplazo de piezas en stock.
PS
Disponible en un juego de piezas bajo pedido (sujeto a disponibilidad)
SO
Pieza disponible para ordenar (sujeto a disponibilidad)
PK
Disponible en un kit de piezas
#
Número de pieza
Descripción
Precio
# 001
MPN: 365502180
LÍNEA DE ENTREGA DE FREÓN
- Válido para las versiones 09, 10 y 02
de £35,94
de £35,94
# 002
MPN: 315520443
empaquetadura
- Válido para las versiones 09, 10 y 02
de £1,05
de £1,05
# 003
MPN: 375500373
FAIRLEAD
- Válido para las versiones 09, 10 y 02
de £4,10
de £4,10
# 004
MPN: 315520479
TUBO
- Válido para las versiones 09, 10 y 02
de £8,21
de £8,21
# 005
MPN: 186402028
ABRAZADERA
- Válido para las versiones 09, 10 y 02
de £1,55
de £1,55
# 006
MPN: 375500173
FREON RETURN LINE
- Válido para las versiones 09, 10 y 02
de £39,41
de £39,41
# 007
-
empaquetadura
# 008
MPN: 375500371
FAIRLEAD
- Válido para las versiones 09, 10 y 02
de £4,53
de £4,53
# 009
MPN: 315520372
empaquetadura
- Válido para las versiones 09, 10 y 02
de £0,70
de £0,70
# 010
MPN: 315520370
UNIÓN
- Válido para las versiones 09, 10 y 02
de £0,71
de £0,71
# 011
MPN: 315520376
ESPACIADOR
- Válido para las versiones 09, 10 y 02
de £3,65
de £3,65
# 012
MPN: 315520375
ANILLO
- Válido para las versiones 09, 10 y 02
Sustitución
Sustitución
# 013
MPN: 169020005
Arandela
- Válido para las versiones 09, 10 y 02
de £1,08
de £1,08
# 014
MPN: 164323413
REMACHE
- Válido para las versiones 09, 10 y 02
# 015
MPN: 315520017
TUBO DE DRENAJE DE CONDENSADO
- Válido para las versiones 09, 10 y 02
de £1,77
de £1,77
# 018
MPN: 189453
ARBUSTO
de £1,08
de £1,08
Esta pieza reemplaza el número de pieza. 374030312
# 019
MPN: 395550220
CONDENSADOR BIRANGO
- Válido para las versiones 09, 10 y 02
de £577,95
de £577,95
Esta pieza reemplaza el número de pieza. 325555220 - and 1 more. Haga clic para ver detalles
# 020
MPN: 135900064
Arandela PLANA
- Válido para las versiones 09, 10 y 02
de £0,47
de £0,47
# 021
MPN: 135300064
Arandela DE RESORTE
- Válido para las versiones 09, 10 y 02
# 022
MPN: 101206020
TORNILLO
- Válido para las versiones 09, 10 y 02
# 023
MPN: 365500185
FREON RETURN LINE
- Válido para las versiones 09, 10 y 02
de £41,40
de £41,40
# 024
MPN: 365500262
LÍNEA DE ENTREGA DE FREÓN
- Válido para las versiones 09, 10 y 02
de £32,19
de £32,19
Esta pieza reemplaza el número de pieza. 365500179
# 025
MPN: 128300060
TUERCA
- Válido para las versiones 09, 10 y 02
Sustitución
Sustitución
# 026
MPN: 375500301
ABRAZADERA
- Válido para las versiones 09, 10 y 02
de £4,66
de £4,66
# 027
MPN: 101206025
TORNILLO
- Válido para las versiones 09, 10 y 02
# 028
MPN: 128300060
TUERCA
- Válido para las versiones 09, 10 y 02
Sustitución
Sustitución
# 029
MPN: 135000064
Arandela PLANA
- Válido para las versiones 09, 10 y 02
# 030
MPN: 479009120
TORNILLO
- Válido para las versiones 09, 10 y 02
de £23,04
de £23,04
# 031
MPN: 128350060
AUTO TUERCA DE BLOQUEO
- Válido para las versiones 09, 10 y 02
# 032
MPN: 365517181
LÍNEA DE ENTREGA DE FREÓN
- Válido para las versiones 09, 10 y 02
de £69,72
de £69,72
# 033
MPN: 375500174
CONJUNTO DE FILTRO
- Válido para las versiones 09, 10 y 02
de £128,76
de £128,76
# 034
MPN: 365502175
MÁXIMO Y MÍNIMO. PRESOSTATO DE CAPACIDAD
- Válido para las versiones 09, 10 y 02
de £94,36
de £94,36
# 035
MPN: 375500111
CONJUNTO DE MANGUERA
- Válido para las versiones 09, 10 y 02
de £33,40
de £33,40
